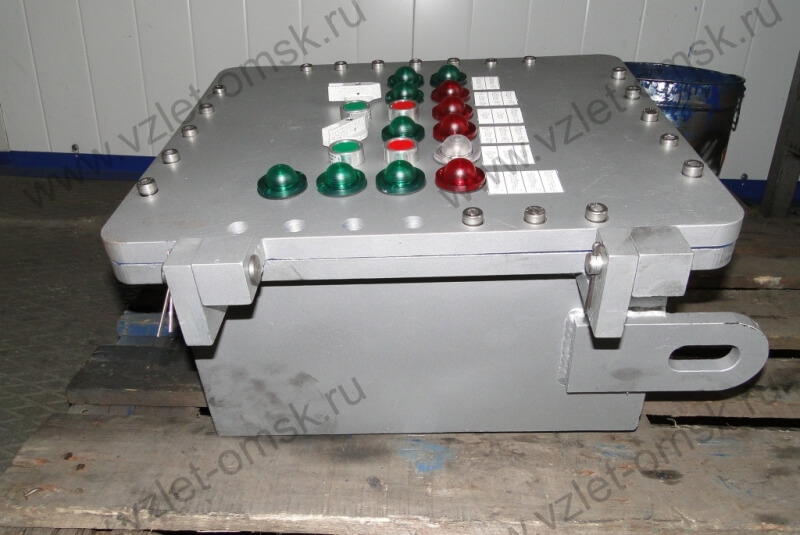

Взрывозащищённый шкаф управления Иртыш

Заполните опросный лист и мы пришлём Вам технико-коммерческое предложение, с указанием технических характеристик, стоимости и срока поставки.

Шкаф управления взрывозащищенный предназначен для использования во взрывоопасной среде.

Взрывозащищенный шкаф управления Иртыш имеет в своей маркировке индекс «Ех», например ШУ1-2.хх.П2.6-31 (Д)Ex.

Шкафы в этом исполнении исключают выход из него любого взрывного процесса, в том числе микровзрыва. Они пригодны для эксплуатации во взрывоопасных зонах класса 1 и 2, определяемых ГОСТ Р 51330.9

Обеспечение взрывозащиты

Шкаф управления взрывозащищённый обладает следующими конструкторскими особенностями:

Все элементы, при нормальной работе которых искрообразование неизбежно, находятся во взрывонепроницаемых оболочках по ГОСТ 22782.6. Эти оболочки имеют уровень прочности, достаточный для выдерживания давление взрыва внутри них и соответствующий ГОСТ 22782.0. Таким образом предотвращается распространение взрывного процесса из шкафа управления взрывозащищённого в окружающее пространство. Оболочки способны выдерживать внутреннее давление 1МПа не менее 10 сек (ГОСТ Р51330.1-99) без образования щелей, трещин, разрывов или любой деформации. Испытание проводится гидравлическим давлением. Шкаф управления взрывозащищённый имеет порог испытаний корпуса, определяемый четырёхкратной величиной давления, возможной при внутреннем взрыве.

Такую же прочность имеет и оболочка вводного отделения со степенью защиты IP54 (ГОСТ 14254). В этой оболочке находятся входные клеммы для подключения взрывозащищённого шкафа управления к внешним цепям.

Оболочка шкафа имеет щелевую защиту от внешних воздействий. Степень защиты - IP54. Такая же защита у оболочки пускателя.

Шкаф управления взрывозащищённый предусматривает правила эксплуатации, при соблюдении которых все контактные соединения не должны нагреваться выше 65 °С.

Кабельные вводные устройства исключают выдёргивание или проворот кабелей на входе. Надёжное уплотнение гарантирует отсутствие щелей. Резиновые уплотнительные втулки изготовлены из материала, стойкого к воздействию окружающей среды. Кабельные вводы сертифицированы.

Все взрывозащитные поверхности защищены антикоррозийной смазкой. Для предотвращения самоотвинчивания гаек, винтов и болтов соединяющих детали с такими поверхностями, шкаф управления взрывозащищённый снабжается крепежом с пружинными шайбами. Такие же шайбы обеспечивают надёжность крепления в зажимах для токоведущих и заземляющих линий.

Наружные болты съемных крышек требуют применения специального инструмента. На крышках имеется предупредительная надпись «ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ». Маркировка «1ExdIIBT4» нанесена на быстрооткрываемой крышке.

Сертификат на взрывозащищенный шкаф управления

Меры обеспечения взрывозащищённости при эксплуатации

Ко всем работам со взрывозащищённым шкафом управления допускаются только лица, имеющие соответствующую квалификацию.

Во время проведения любых работ, в том числе пусконаладочных и регламентных, шкаф управления взрывозащищённый подключается к сетевому питанию только при закрытой крышке.

При техническом обслуживании следует проверять:

  • состояние кабелей на предмет обнаружения повреждений;
  • плотность заделки кабелей, состояние уплотнителей;
  • прочность креплений;
  • наличие антикоррозионной смазки на соответствующих поверхностях;
  • наличие и состояние маркировок и предупредительных надписей;
  • герметичность крышек;
  • надёжность заземления корпуса с помощью зажимов на внешней стороне корпуса взрывозащищённого шкафа управления.

В случае обнаружения дефектов, ответственные за взрывозащиту поврежденные компоненты должны заменяться только аналогичными.

Если шкаф управления взрывозащищённый продолжает эксплуатироваться с дефектами, его взрывозащитные свойства не гарантируются.

Шкаф управления взрывозащищённый серии Иртыш должен быть максимально защищён от причин, способных существенно ухудшить его технические характеристики. К таковым относятся:

  • коррозия деталей и контактов;
  • механические повреждения;
  • попадание влаги и пыли, образование грязи;
  • слишком высокая или низкая температура и влажность окружающей среды, в которой используется взрывозащищённый шкаф;
  • повышенная вибрация;
  • повреждение защитных покрытий;
  • использование компонент, не отвечающих предъявляемым требованиям: метиза, уплотнителей и пр.

Регламент техобслуживания взрывозащищённых шкафов управления зависит от условий эксплуатации и определяется использующим предприятием.

Проведение самовольных регулировок и изменений в шкаф управления взрывозащищённый, не предусмотренных Правилами эксплуатации, могут привести к несоответствию уровня взрывозащищённости заявленному вплоть до полного его отсутствия.
