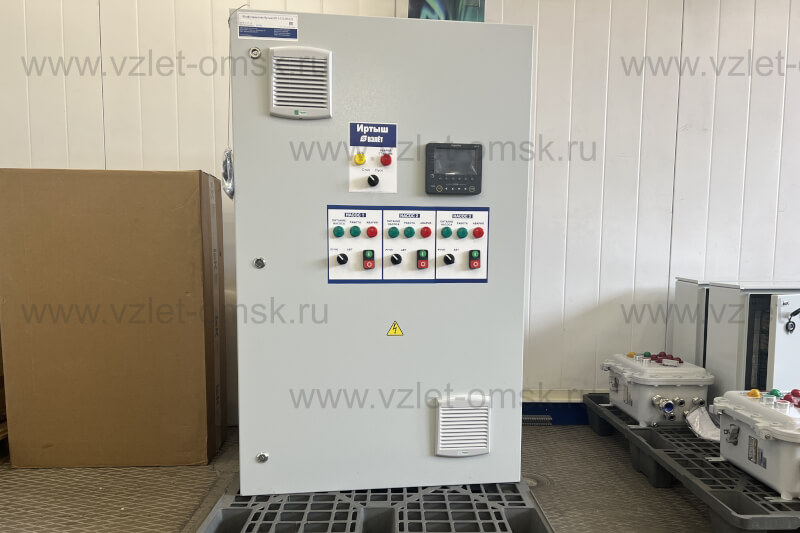

Условное обозначение
Иртыш |
ШУ1 |
- |
3 |
. |
5,5 |
. |
П3 |
. |
6 |
- |
3 |
1 |
. |
(К) |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.
9 – Элементная база
(К)- на базе САУ-М6 по электродам

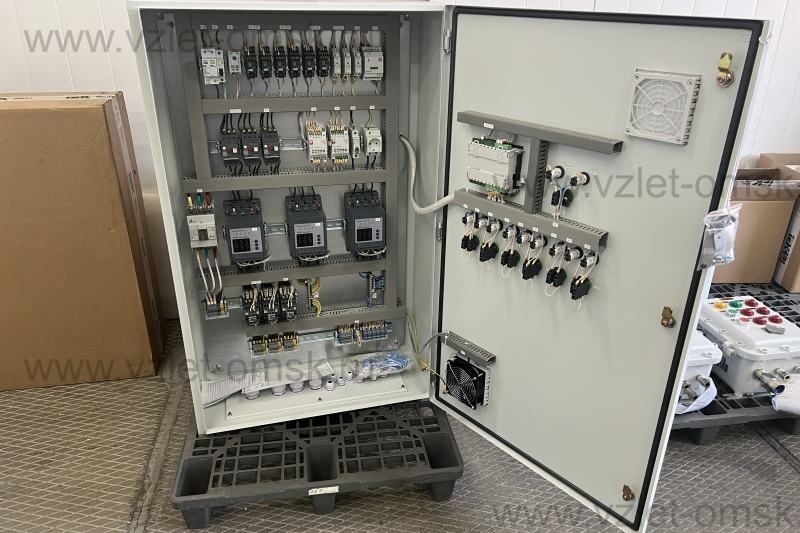

Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH;
3. устройств плавного пуска;
4. устройств САУ-М6;
5. устройств защиты двигателя УЗД-8;
6. автоматических выключателей;
7. магнитных пускателей;
8. светосигнальной арматуры;
9. клеммных колодок;
10. системы проводов.
Сертификат соответствия
Технические характеристики
№ |
Наименование |
Значение |
1 |
Род тока |
переменный, 50Гц |
2 |
Номинальное рабочее напряжение, В |
380 |
3 |
Номинальное напряжение изоляции, В |
660 |
4 |
Номинальное напряжение цепей управления, В |
220 |
5 |
Допустимое отклонение напряжения питания от номинала |
+10%…-15% |
6 |
Номинальный ток каждой цепи, А |
14 |
7 |
Номинальная мощность подключаемого электродвигателя, кВт |
5,5 |
8 |
Предельный отключаемый ток, кА |
15 |
9 |
Предельный коэффициент мощности (cosφ) |
0,89 |
10 |
Тип датчика температуры |
сопротивление |
11 |
Тип датчика влажности |
Датчик влажности СС06 |
12 |
Тип датчика уровня бака |
электроды |
13 |
Окружающая температура при работе |
(-5…+40) °С |
14 |
Окружающая температура при хранении |
(-25…+55) °С |
15 |
Относительная влажность воздуха |
80% без конденсата |
16 |
Максимальная высота над уровнем моря |
1000м |
17 |
Габариты шкафа управления |
см. Приложение 4 |
18 |
Степень защиты |
IP54 |
19 |
Меры защиты обслуживающего персонала |
Защита от прямого |
20 |
Степень загрязнения |
по соглашению |
21 |
Вид системы заземления |
TN-S |
22 |
Вид внутреннего разделения |
1 |
23 |
Типы электрических соединений функциональных блоков |
FFF |
24 |
Условия окружающей среды |
В |
25 |
Максимальная нагрузочная способность выходных реле (сигнал ТС) |
220В, 2А |

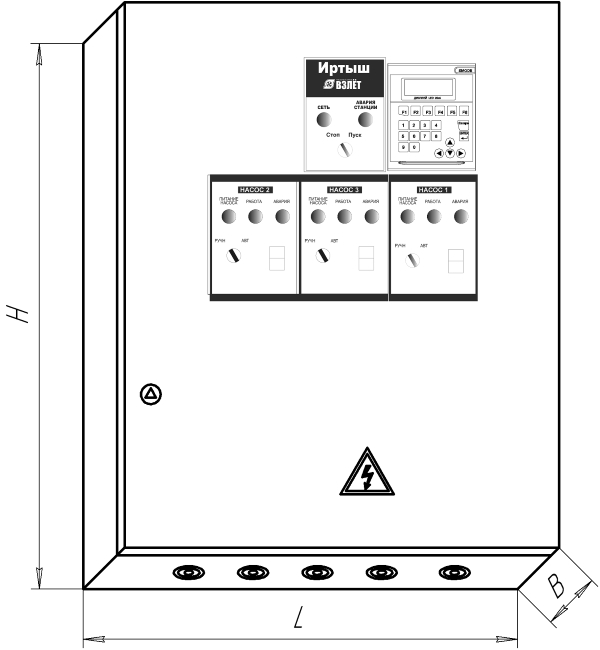

Наименование |
H, мм |
L, мм |
B, мм |
H1, мм |
H2, мм |
L1, мм |
ШУ1-3.5,5.П3.6-31(K) |
1200 |
750 |
300 |
1150 |
1235 |
670 |
