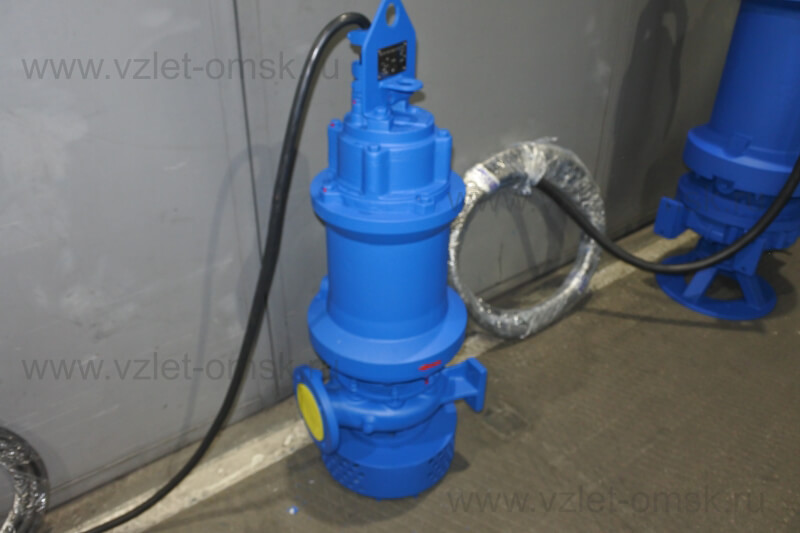

Фото погружного дренажного насоса Иртыш ПД 65/160.141-4/2-016Дренажный насос Иртыш ПД 65/160.141-4/2-016

Погружной дренажный насос Иртыш ПД 65/160.141-4/2-016

Цена по запросу
  • Описание
  • Характеристики
  • Видео

Насос ПД 65/160.141-4/2-016:
П - погружной электродвигатель без принудительного охлаждения;
Д - для слабозагрязнённой и чистой воды;
65 - номинальный диаметр напорного патрубка, мм;
160 - номинальный диаметр рабочего колеса, мм;
141 - фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
4 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
0 - мобильный погружной;
1 - шкаф защиты и ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка-фильтр;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя.

Производительность, Q

50 м³/ч

Напор, Н

16 м

Потребляемая мощность в рабочей точке, Nпотр

3,8 кВт

КПД агрегата, η

55 %

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду, мм

65

Тип рабочего колеса

многоканальное

Фактический диаметр рабочего колеса, мм

141

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

5

Тип уплотнения вала

торцовое

 Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Номинальная мощность, кВт

4

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

7,9

Число полюсов

2

Частота вращения, об/мин

2850

Сos φ

0,84

КПД эл. двигателя

88

Соединение обмоток по схеме

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм²

2,5

Изоляция кабеля

маслостойкая

Исполнение шкафа защиты, поставляемого в комплекте с насосом

ручного управления

График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность
График КПД/производительность
Коэффициент полезного действия

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

90 кг

Способ установки
погружной
Тип перекачиваемой среды
дренажная вода (условно чистая)
Взрывозащита
без взрывозащиты
Охлаждение
без рубашки охлаждения IP68
Установка
вертикальная
Тип привода
электрический
Тип рабочего колеса
лопастное
Номинальная мощность, кВт
4,0
Модель насоса
ПД
Расход
50
Напор
16
Тип всасывания
нормальновсасывающие
Вариант монтажа
мобильный
