Жироуловитель ЭКО – Ж
|
Жироуловитель типа ЭКО – Ж используется для снижения уровня содержания масел и жиров в стоках, которые отводятся в канализационные сети. Специалисты рекомендуют размещать промышленный жироуловитель в местах выпуска производственных стоков предприятиями общественного питания, заводами по переработке мяса, птицы, рыбы. При этом размещать оборудование необходимо в четком соответствии с пунктом 19.1 СНиПа 2.04.01-85.
Сам жироуловитель для канализации выполнен в форме цилиндрической емкости, внутри которой две камеры. Сначала стоки отправляются в камеру первичного отстоя, где накапливается большая часть всплывающего жира. Вода с нижнего уровня самотеком попадает во вторую камеру. Здесь происходит дальнейшее отделение жидких жиров от стоков. После этого она направляется в очистное сооружение или КНС. В качестве первоначальной очистной системы используется жироловка. Установка конструкции должна выполняться по требованиям Водоканала и СЭС. Чем хороши жироуловители для ресторана серии ЭКО – Ж?
|
|

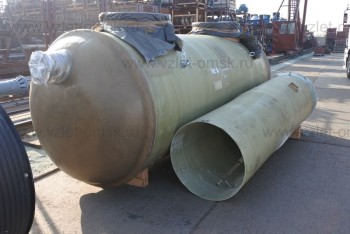

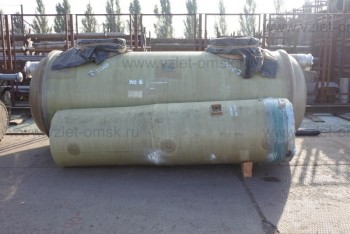

• Оборудование выполняется в стеклопластиковом корпусе согласно ТУ 2296-001-48117609-99
• На жироуловитель имеется заключение СЭС № 63.01.05.229.п.0023485.06.03 от 23.06.2003г.
• Средний срок службы устройства составляет 50 лет
• В зависимости от условий работы производительность жироуловителя может составлять от 0,1 до 20 литров воды в одну секунду. Кроме того, при необходимости можно изготовить более производительное оборудование.
• Сама жироловка способна задерживать более 50-60% жира и около 50% взвешенных веществ.
|

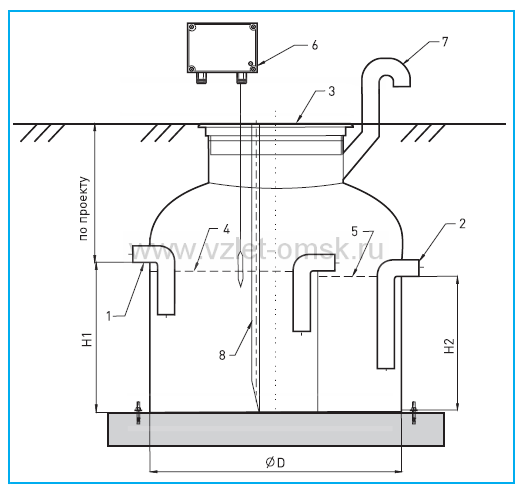

Вертикальная ловушка от ЭКО-Ж-0,1 до ЭКО-Ж-0,9
Чтобы выбрать жироуловитель для кафе, нужно знать его габаритные размеры. Если производительность выбранного вами устройства составляет от 0,1 до 0,9 литров в секунду, то стеклопластиковая емкость цилиндрической формы будет иметь две камеры и размещаться в грунте вертикально. Конструкция выпускается с завода полностью готовой к установке.
|
| Производительность, л/с | D, мм | H1, мм | H2, мм |
|---|
| 0,2 |
1200 |
700 |
600 |
| 0,4 |
1200 |
900 |
800 |
| 0,6 |
1500 |
700 |
600 |
| 0,8 |
1500 |
900 |
800 |
|
Среди габаритных размеров выделяют:
|
 |
- Входную трубу
- Выходную трубу
- Крышку
- Уровень жира в первой камере
- Уровень жира во второй камере
- Датчик уровня жира
- Вентиляционную трубу
- Стояк для откачки осадка
|

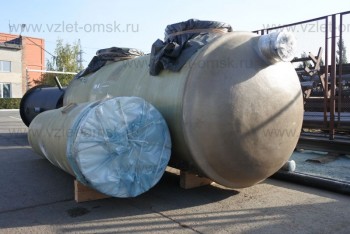

Горизонтальная ловушка от ЭКО-Ж-1 до ЭКО-Ж-20
Габаритные размеры
В горизонтальном положении устанавливаются ловушки производительностью от 1 до 20 л/с. Они выполняются в качестве двухкамерной стеклопластиковой емкости и имеют цилиндрическую форму. Конструкции выходят с завода абсолютно готовыми к установке.
|
| Производительность, л/с | D, мм | H1, мм | H2, мм | H2, мм |
|---|
| 1200 |
1300 |
1100 |
1000 |
|
| 1,2 |
1200 |
1500 |
1100 |
1000 |
| 1,4 |
1200 |
1800 |
1100 |
1000 |
| 1,6 |
1200 |
2000 |
1100 |
1000 |
| 1,8 |
1200 |
2200 |
1100 |
1000 |
| 2,0 |
1200 |
2500 |
1100 |
1000 |
| 2,2 |
1200 |
2800 |
1100 |
1000 |
| 2,4 |
1200 |
3000 |
1100 |
1000 |
| 2,6 |
1500 |
1800 |
1400 |
1300 |
| 2,8 |
1500 |
2000 |
1400 |
1300 |
| 3,0 |
1500 |
2200 |
1400 |
1300 |
| 4,0 |
1500 |
3000 |
1400 |
1300 |
| 6,0 |
1500 |
3500 |
1400 |
1300 |
| 7,0 |
1500 |
4500 |
1400 |
1300 |
| 8,0 |
1500 |
5000 |
1400 |
1300 |
| 10,0 |
1500 |
6000 |
1400 |
1300 |
|

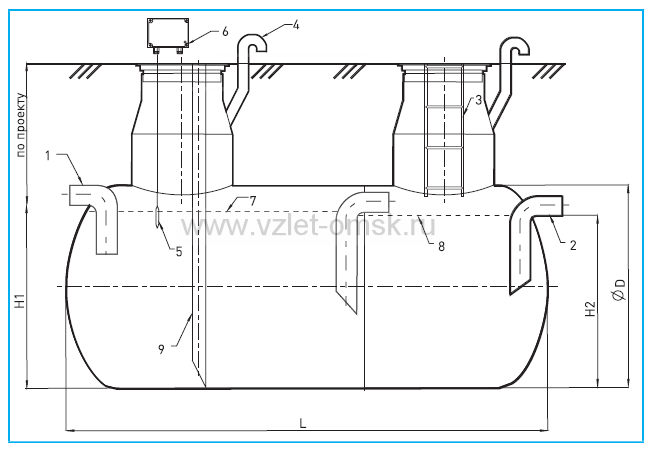

Габариты
1) Входная труба
2) Выходная труба
3) Лестница
4) Вентиляционная труба
5) Датчик уровня жира
6) Сигнализатор уровня
7) Уровень жира в первой камере
8) Уровень жира во второй камере
9) Стояк для откачки осадка
|
|
