Задвижка шиберная

Задвижка шиберная – вид запорной арматуры для трубопроводов, в котором перекрывающий элемент движется поступательно перпендикулярно потоку рабочей среды.

Опросный лист
Свободная форма заявки
Название компании
Invalid Input
Контактное лицо (*)
Представтесь пожалуйста
Город
Укажите город
город организации которой мы будем выставлять ТКП
Телефон/факс (*)
Укажите телефон/факс
укажите код города
e-mail (*)
Укажите контактный E-mail, пробелы в адресе не допустимы
Заказ
Укажите Ваш заказ
Введите как можно более подробную информацию об оборудовании, которое Вам требуется! Или опишите задачу, которую нужно решить, мы быстро и бесплатно подберём для Вас оборудование. Спасибо.
Даю согласие на обработку моих персональных данных (соглашение). Конфиденциальность
Извините, без Вашего согласия на обработку персональных данных мы не можем принять заявку (152-ФЗ)
Безопасность
Неверный ввод

Описание

Запирающей деталью шиберной задвижки является пластина плоской или клиновидной формы. Она удобна в применении в случае транспортировки по трубе жидкой среды с высокой вязкостью и свойством к кристаллизации либо содержащей значительное количество твёрдых частиц с абразивными свойствами. Клин или пластина могут разрезать содержимое жидкости.

Клиновая шиберная задвижка

Плоский затвор такой шиберной задвижки имеет клиновидный профиль. Уплотнительные поверхности сёдел затвора параллельны, но у сёдел они расположены к направлению движения затвора под некоторым углом.

Достоинства

Клин шиберных задвижек выполняется упругим и цельным. При закрытии затвора обеспечится максимальная герметизация прохода. Прижатый усилием шпинделя затвор упруго деформируется, что способствует высокой плотности прилегания к сёдлам поверхностей клина. Клиновая шиберная задвижка востребована в случаях, когда требуется очень высокая степень герметичности перекрытия канала.

Недостатки

Шиберная задвижка клиновой формы имеет и существенные минусы:

  • Недолговечность уплотнителей.
  • Необходимость притирки клина к сёдлам в индивидуальном порядке. При износе одного из этих элементов шиберной задвижки нужно менять всю пару. А это усложняет ремонт.

Закрытый клин часто заедает. Причиной этого являются механический износ, коррозия, тепловая деформация.

Ножевая шиберная задвижка

Эта конструкция шиберного затвора свободна от указанных выше недостатков клиновой задвижки. Поэтому она используется гораздо чаще.

Шиберная ножевая задвижка широко используется на трубопроводах, по которым транспортируются не только канализационные стоки, но и тяжелые и вязкие нефтепродукты, пыль цементная и шахтная, измельчённые отходы текстильного производства, полимерная крошка и т. п.

Шиберная задвижка с ножевым затворным элементом применяется:

  • в нефтеперерабатывающей отрасли;
  • в системах водоочистки;
  • на целлюлозно-бумажных предприятиях;
  • в химическом производстве;
  • на горнорудных и горно-обогатительных комбинатах;
  • на птицефабриках и других сельхозпредприятиях.

Шиберная задвижка с тонким плоским металлическим запором находит применение и в вакуумной технике. Дело в том, что затвор может иметь минимальную длину при любой площади поперечного сечения. Когда он выдвинут до конца, проход трубы полностью открыт. Это чрезвычайно важное обстоятельство для получения глубокого вакуума, так как для частиц газа нет никаких препятствий.

Ножевая шиберная задвижка предназначена, в основном, для полного открытия или закрытия прохода для среды, но допускает использование и в качестве регулятора потока.

Достоинства

Преимущества шиберных задвижек с ножевым затвором заключаются в следующем:

  • Полностью отсутствует вредное воздействие рабочей среды на ходовой механизм затвора. В итоге уплотнительный материал служит дольше, следовательно, более надёжными будут резьбовая пара и сальник.
  • Простота технического обслуживания и ремонт затворного элемента вследствие его доступности.
  • Способность ножа, изготовленного из высококачественных прочных сплавов, разрезать посторонние предметы в рабочей среде, обеспечивая при этом превосходную герметичность.

Меньшая, чем у клиновой шиберной задвижки, строительная длина. Это облегчает перевозку, монтаж и техобслуживание арматуры. К тому же, экономится пространство.

Технические параметры

  • Диаметр – от 50 до 2200 мм.
  • Давление в рабочей среде – от 6 до 40 бар.
  • Температура в рабочей среде – до + 400°С.
  • Материалы изготовления шиберных задвижек – сплавы DUPLEX и HASTELLOY, чугун, нержавеющая сталь, титан.
  • Типы приводов – ручной, гидравлический, пневматический и электрический.

Разновидности

Задвижки шиберные подразделяются по числу дисков (1 или 2) и направленности – односторонние и двусторонние.

Однодисковые шиберные задвижки используются в случаях отсутствия высоких требований к герметичности затвора. Их преимущество состоит в большой жёсткости конструкции. Они применимы при повышенных величинах температуры и давления в рабочей среде.

В таких шиберных задвижках резьба шпинделя вместе с ходовой гайкой находится снаружи корпуса. Затвор присоединён к нижнему концу шпинделя. При открывании вращается ходовая гайка, и шпиндель вместе с затвором перемещается только поступательно, выдвигаясь на необходимую величину. Чтобы обеспечить такой ход шпинделю, гайка поднята над корпусом (сальником) на величину максимального перемещения затвора.

При необходимости в герметизации достаточно хорошего уровня используется шиберная задвижка двухдисковая.

В системах водоснабжения, канализации, а также вентиляции, применяется шиберная задвижка двустороннего действия, выполненная из чугуна. Она востребована в водоочистных предприятиях, в пищевом и химическом производстве. Изделия, снабжённые дополнительным скребком и конусным дефлектором, предназначены для линий, по которым транспортируются вязкие жидкости и сыпучие материалы. Эти дополнительные приспособления обеспечивают шиберной задвижке способность герметичного запирания трубопроводов при любом направлении движения рабочей среды.

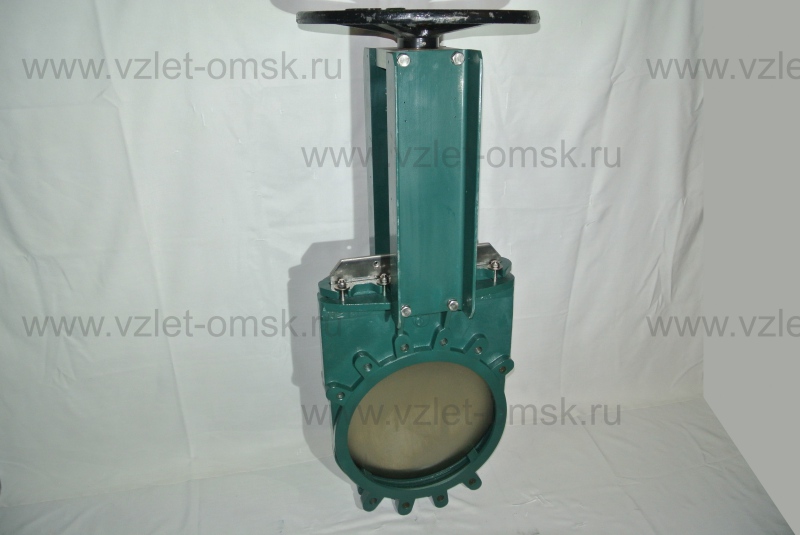

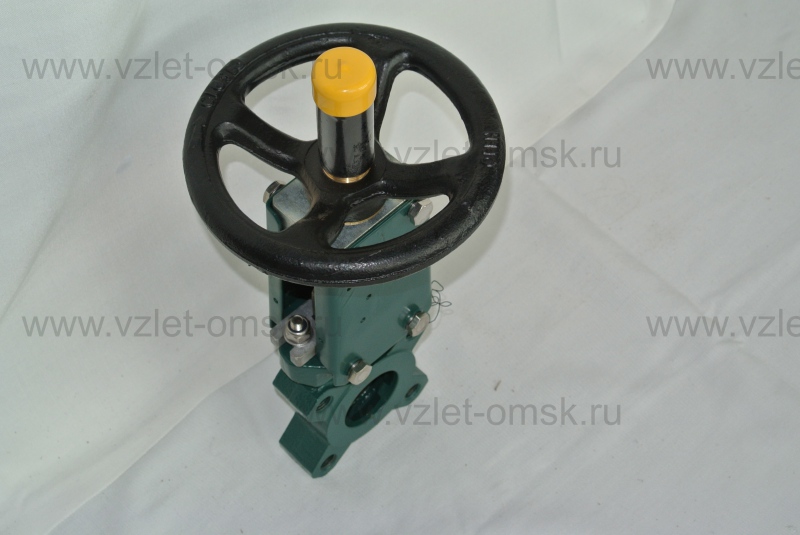

ФОТО
