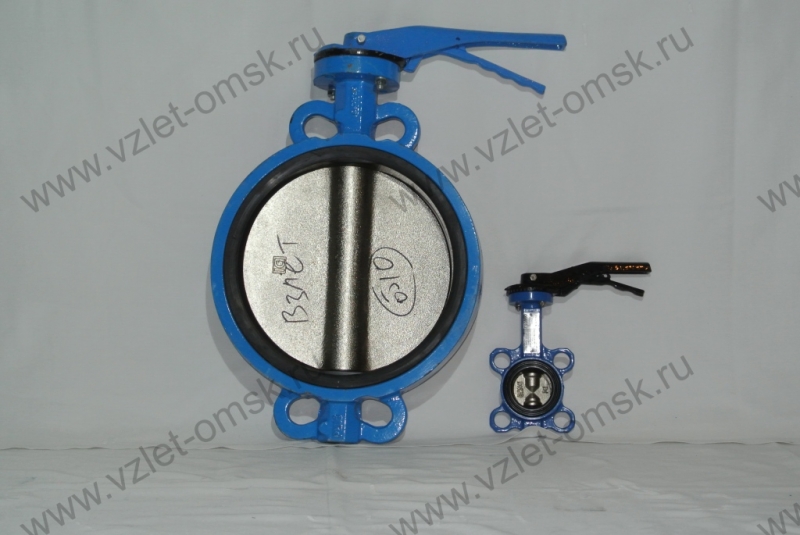

Затвор поворотный дисковый – разновидность запорно-регулирующей трубопроводной арматуры с рабочим органом в виде диска.

Опросный лист
Свободная форма заявки
Название компании
Invalid Input
Контактное лицо (*)
Представтесь пожалуйста
Город
Укажите город
город организации которой мы будем выставлять ТКП
Телефон/факс (*)
Укажите телефон/факс
укажите код города
e-mail (*)
Укажите контактный E-mail, пробелы в адресе не допустимы
Заказ
Укажите Ваш заказ
Введите как можно более подробную информацию об оборудовании, которое Вам требуется! Или опишите задачу, которую нужно решить, мы быстро и бесплатно подберём для Вас оборудование. Спасибо.
Отправляя форму Вы даёте согласие на обработку Ваших персональных данных (152-ФЗ). Текст соглашения.
При необходимости ознакомьтесь с документом Политика конфиденциальности
ВНИМАНИЕ! Обязательно укажите что вы не робот, иначе заявка не будет отправлена. После нажмите кнопку отправить, затем прокрутите страницу вниз, чтобы увидеть сообщение об успешной отправке. Спасибо.
ПОСТАВЬТЕ ГАЛОЧКУ -->
Неверный ввод

Описание

Преимущества

Дисковые поворотные затворы отличаются от других запорных устройств:

  • простотой конструкции и управления;
  • меньшим весом;
  • малой строительной длиной;
  • дешевизной.

Применение

Поворотные дисковые затворы рассчитаны на использование в трубопроводах транспортировки воды, в том числе морской, воздуха, углеводородного сырья и продуктов, кислот и других материалов.

Эксплуатационные условия:

  • Давление в рабочей среде – до 16 бар.
  • Диапазон температуры (в зависимости от материала прокладки): рабочий – от -15°C до+130°C, предельный – от -30°C до +150°C.

Проушины для крепежа у поворотных дисковых затворы могут быть гладкими и с резьбой. Первые могут устанавливаться на оконечности трубопровода и служить заглушкой при проведении ремонтных работ. Вторые позволяют производить монтаж винтовыми соединениями между фланцами.

Особенности

Большинство моделей поворотных дисковых затворов обеспечивают полную герметичность в обоих направлениях.

Седловые уплотнения могут быть:

  • Кольцевыми – предназначенными для использования при вакууме, приклеиваются к корпусу;
  • Усиленными синтетической смолой, уменьшающей поворотный момент.

Уплотнения являются заменяемыми при износе или подборе в зависимости от условий.

Шток поворотного дискового элемента затвора может быть цельным или состоящим из двух частей. Последняя конструкция способствует существенному снижению коэффициента потери давления. Происходит это из-за уменьшения толщины запорного диска и особенностей его формы. Эффект особенно проявляется для диаметров среднего размерного класса. Важным является прочность посадки штока.

Кромки диска поворотного затвора обрабатываются, благодаря чему остаётся постоянным поворотный момент, соответственно, и механическое усилие.

Материалы изготовления деталей

  • Корпуса – серый и ковкий чугун, сталь обычная и нержавеющая.
  • Диска – чугун ковкий хромированный или нержавеющая сталь.
  • Прокладки – износостойкие, жаростойкие и химически инертные вещества: этиленпропиленовый каучук, силикон, тефлон, нитрил и др.

Металлические элементы могут выполняться также из сплава бронзы с алюминием.

Защитные покрытия

  • Корпуса – эпоксидное с термообработкой (толщина – 0,15 мм).
  • Диска – хромированное, рильсановое и т. п.

Ручки

Затворы поворотные дисковые управляются рукоятками:

  • с зубчатым сектором;
  • закрывающейся на замок;
  • для точного регулирования.

Некоторые модели закрывающейся на замок ручки могут легко трансформироваться в ручку для тонкого регулирования без её демонтажа.

Приводы

Поворотные дисковые затворы могут управляться при помощи привода ручного редукторного механического, электрического или пневматического одно- и двустороннего действия. Редукторный привод оснащается штурвалом с индикатором открытия.

Электропривод любого типа может быть модифицирован в соответствии с условиями эксплуатации. Предусмотрено питание от 24, 48, 220/230 и 380/400 В переменного напряжения по одной или трём фазам.

Монтаж

При установке поворотного дискового затвора на трубопровод нужно соблюдать следующие правила:

  • Пространства между фланцами должно быть достаточно для установки затвора без опасности повредить прокладку.
  • Поворотный затвор монтируется с открытым на четверть дисковым органом.
  • Нельзя на закрытом дисковом затворе завёртывать винты. Это может привести к блокировке диска и деформации уплотнения. В результате нарушится герметизация поворотного механизма, и появится течь.
  • Используются только имеющиеся прокладки. Попытка установить между фланцем и корпусом дополнительной приведёт к сильной деформации прокладки самого поворотного затвора. Это не даст перевести дисковый элемент из закрытого положения в открытое.
  • Фланцы должны быть подходящих размеров, иначе они также могут заблокировать дисковый поворотный элемент и способствовать появлению турбулентного течения жидкости через затвор.
  • Демонтировать дисковый поворотный затвор, расположенный на конце трубы, (изделие с гладкими проушинами) можно только без давлениея.
  • Фланцы присоединяемых труб должны быть строго параллельны.
  • Крепёжные гайки нужно закручивать равномерно до соприкосновения металлических поверхностей корпуса и дискового поворотного затвора.
  • При установке поворотного дискового затвора на место трубопроводной задвижки разница в размере по длине компенсируется дополнительным удлиняющим фланцем.
  • Перед монтажом дискового затвора поворотного типа фланцы и трубопроводы должны быть очищены от загрязнений. Очистку можно производить промывкой водой или продувкой воздухом или паром, если условия эксплуатации позволяют.
  • Трубопроводы линии, куда устанавливается поворотный дисковый затвор, должны быть полностью освобождены от всякого сора. Особое внимание следует уделить наличию окалины, которая может образоваться в результате проведения сварочных работ на трубах. Попав в поворотное устройство, она может разрушить сёдла и прокладки дискового элемента. Присоединяемые фланцы также должны быть чисты и без царапин и иных повреждений, которые могут нарушить герметичность соединения.
  • Вблизи от установленного поворотного дискового затвора проводить сварочные работы над фланцами нельзя. Существует риск повреждения уплотнений неисправимого характера, а также осаждения на диске продуктов сварки.
  • Поворотные дисковые затворы монтируются на прямом участке трубопровода. Выравнивать его за счёт дискового затвора нельзя. Создавшиеся механические напряжения на арматуре неизбежно приведут со временем к трудностям функционирования, протечкам, и даже к появлению в корпусе устройства трещин.
  • Поворотный дисковый затвор должен быть надёжно защищён от гидравлических ударов. Ударная волна может непоправимо повредить арматуру: погнуть дисковый поворотный элемент, выбить его ось, выдавить уплотнитель. Главными причинами гидроудара могут быть запуск насоса и закрытие поворотного запорного устройства чересчур быстро.

Предупредительные меры

Затвор дисковый поворотный требует бережного отношения:

  • Его корпус нужно обвязывать стропом.
  • Не допускается поворотный дисковый затвор подвешивать за приводной механизм, в том числе и за штурвал.
  • Нельзя подвергать изделие ударам.

Для однонаправленных затворов с поворотным дисковым элементом важно соблюдать правильность направления потока вещества через них. Оно отмечено стрелкой на корпусе.

Дисковые поворотные затворы большого диаметра имеют значительный вес. Их нужно устанавливать на специальных опорах. В подвешенной на трубопроводах такой арматуре винтовой крепёж и прокладки выйдут из строя раньше времени.

При закрытии поворотного затвора нельзя прилагать чрезмерное усилие. Оно может привести к появлению трещин и механическому перенапряжению в материале как самого дискового элемента, так и сёдел.

Сварка стального поворотного дискового затвора производится исключительно при открытом его состоянии.

Транспортировка и хранение

Затворы поворотные дисковые следует перемещать с осторожностью. Нельзя подвергать ударам и трению защитное покрытие и кожухи. Повреждённое покрытие приводит к преждевременной коррозии.

Хранятся поворотные дисковые затворы в сухом месте, защищёнными от:

  • попадания на них атмосферных осадков, ведущих к коррозии;
  • песка и пыли, повреждающих уплотнители;

прямого солнечного излучения и повышенной температуры, отрицательно влияющих на целостность покрытия (особенно актуально для пластиковых изделий, чувствительных к ультрафиолетовым лучам).

Положение дисковых поворотных затворов при хранении:

  • открытое – если седловые уплотнения из резины;
  • закрытое – если прокладки из металла.

Пластиковые заглушки при хранении должны находиться на своих местах.

Большеразмерные дисковые поворотные затворы рекомендуется устанавливать по оси горизонтально.

При эксплуатации прикасаться к корпусу поворотного дискового затвора, находящегося под давлением или нагретого более чем на 60°С, запрещается. Для предотвращения несчастных случаев он должен быть защищён ограждающим приспособлением.

Обслуживание и контроль

Затвор поворотный дисковый подлежит ежегодной проверке технического состояния. После каждого снятия изделия для профилактики прокладки должны меняться.

Любая работа по техобслуживанию поворотного дискового затвора возможна только при давлении в трубопроводной системе, сниженном до атмосферного. Пневматический или электрический привод при этом должен быть отключён.
