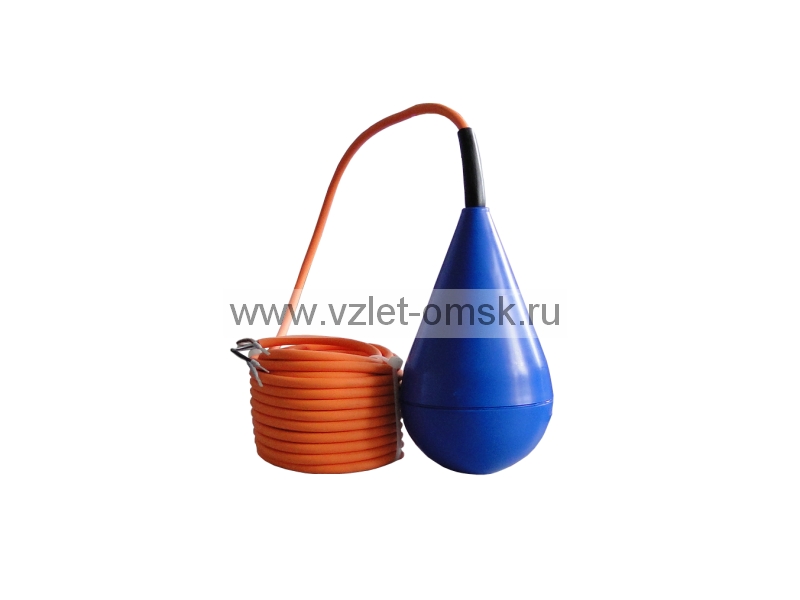

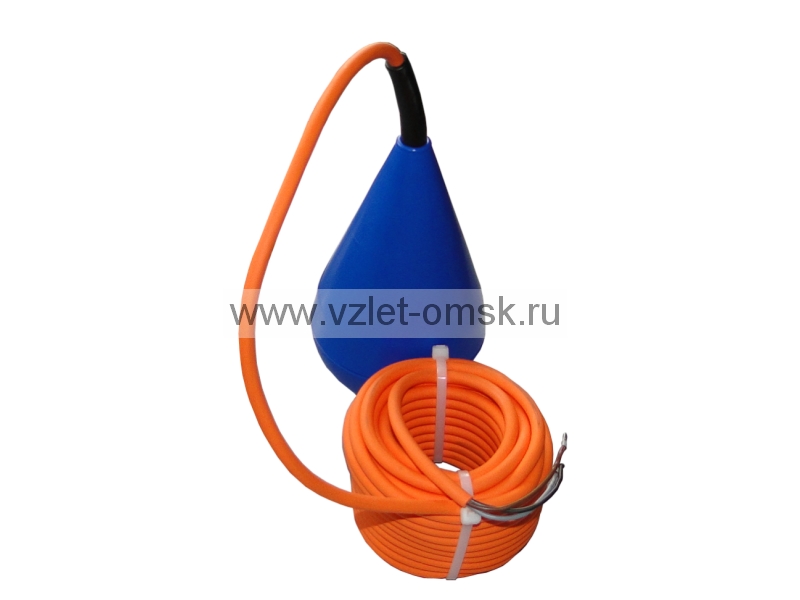

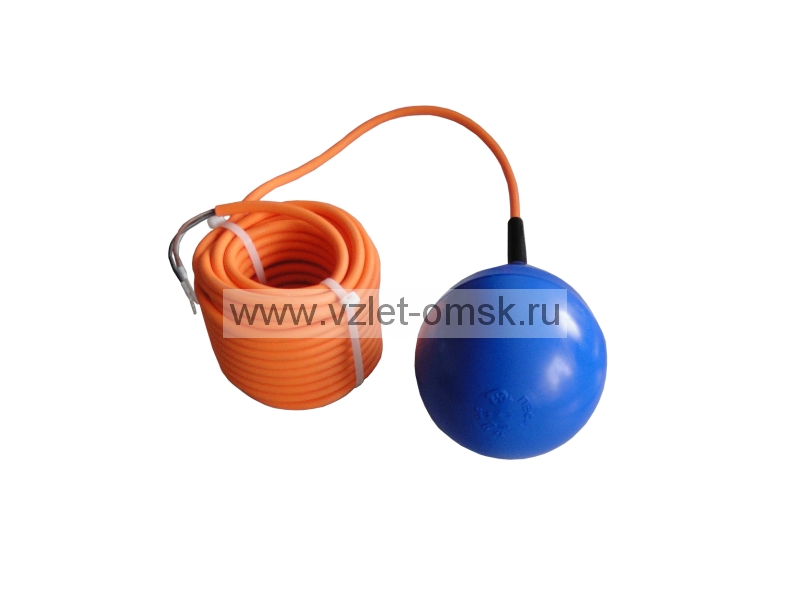

Поплавковый выключатель Иртыш ПВФ-1

Поплавковый выключатель — универсальный датчик на основе реле с электрическим принципом действия. Изделие не содержит электронных компонентов, что позволяет обеспечить высокую устойчивость к электромагнитным помехам, эксплуатировать его в нагретых до +80° C средах. К преимуществам модели Иртыш ПВФ-1 стоит отнести повышенную прочность и защищенность корпуса. Он специально разработан для эксплуатации в составе канализационных станций, дренажных систем.

Купить поплавковый выключатель для погружного насоса, поплавок для КНС Иртыш можно у производителя — завода Взлет. Изделие поставляется в трех вариантах исполнения. Отличаются они длиной кабеля: 10, 20 и 30 метров. Что удобно при выборе модели исходя из высоты ее установки, исключает необходимость удлинять и сильно укорачивать провод.

Преимущества поплавковых выключателей для погружного насоса

• Удобство монтажа. Подключить ПВФ можно к шкафу управления или напрямую к погружному насосу — в простых системах с маломощными электромоторами. Изделие оснащено достаточно толстыми проводами с жилами сечением 0,75 мм². Электрическое реле способно коммутировать ток до 5 А при 250 В. При использовании в режиме датчика — не ниже 1 мА при 4 В.
• Высокая точность и надежность срабатывания. За счет отсутствия сложной электроники и применения в конструкции надежного гравитационного механизма срабатывания обеспечивается повышенная надежность работы датчика в сложных условиях. Переключение контактов выполняется при отклонении от вертикального положения на ±10°.
• Готовые сценарии использования. В инструкции к изделию описаны варианты подключения для нескольких основных сценариев. Что позволяет выполнить монтаж электрику и инженеру, не имевшим ранее опыта работы с поплавочными выключателями и системами водоснабжения, канализации.

Правила монтажа и эксплуатации

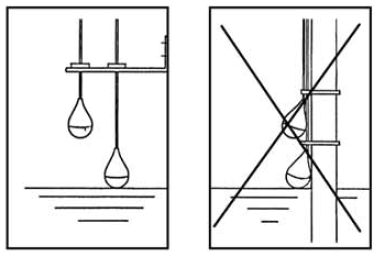

Основным фактором, влияющим на корректность работы поплавочного датчика считается правильный монтаж. Наиболее подходящим способом установки считается свободное подвешивание в емкости. На достаточном удалении от стенок, вносящих погрешность в угол срабатывания реле.

Длина подвеса выбирается таким образом, чтобы при достижении уровнем жидкости этого значения корпус датчика отклонялся от вертикали не менее 10°. Проверку срабатывания при запуске в работу новой системы выполняют доливом воды. Отмечают уровень, при котором сработал выключатель. При необходимости корректируют длину подвеса.

При установке одновременно нескольких датчиков в одной емкости необходимо обеспечить отсутствие физической возможности спутывания их проводов и иных способов взаимного влияния. Также при каждом осмотре оборудования канализационной станции проверяют:

• Наличие свободы подвеса датчика.
• Отсутствие на его проводе и корпусе загрязнений: кусков ткани, бумаги.
• При возникновении сомнений в работоспособности выключателя поплавкового типа проверить работу можно с помощью сигнальной лампы, подключенной к его контактам. При этом сам датчик с места установки не снимается. Нужное положение для срабатывания — угол 10°, можно придать рукой.

Электросоединение:

Технические данные: (в технических данных возможны изменения) Удельный вес: 0,95-1,05 или согласно спецификации Максимальная температура: 80°С  Отключающая способность: 1мА / 4В – 5А / 250В * Точка переключения: 10° Защитная система: IP 68 / 2 бар Поперечное сечение кабеля: 3 х 0,75 мм² Высота/диаметр: 180/100 мм Материал: полипропилен (ПП) Цвет: Синий Материал кабеля: Термоэластопласт Цвет кабеля: чёрный

		1	2	3
Подсоединение регулятора уровня		серый	черный	коричневый
Для опустошения резервуара	сигнал тревоги при высоком уровне жидкости	изолировать	X	X
Для наполнения резервуара	сигнал тревоги при низком уровне жидкости	X	изолировать	X
