Погружной насос Иртыш РФ2 65/250.258-45/2-216

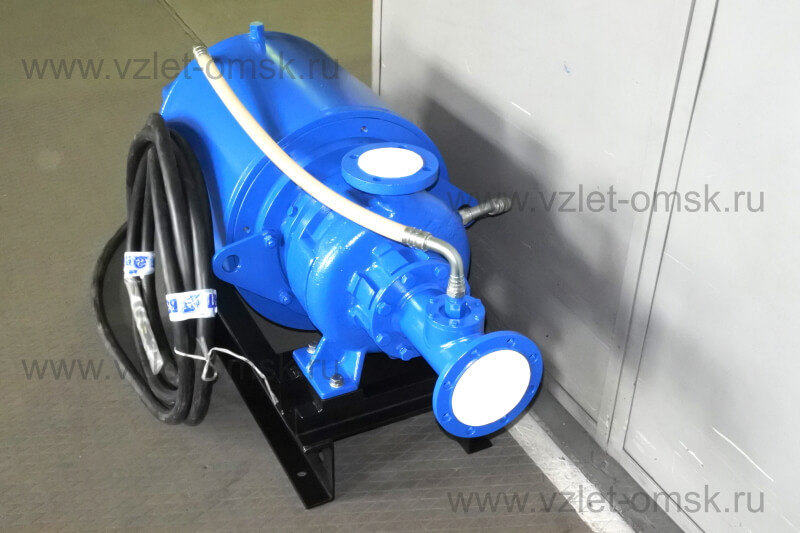

Фото погружного насоса Иртыш РФ2 65/250.258-45/2-216
5 5 2 Product
Цена по запросу

+
–

Характеристики

100
85

Расшифровка обозначения

Насос РФ2 100/260.278-11/4-216:
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
100 - номинальный диаметр напорного патрубка, мм;
260 - номинальный диаметр рабочего колеса, мм;
278 - фактический диаметр рабочего колеса, мм;
 - без обозначения, стандартная длина кабеля 10 метров;
11 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;
2 - стационарный моноблочный горизонтальный;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.11.6-31

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Пробка для удаления воздуха из гидравлической полости;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Патрубок входной;
15. Корпус камеры;
16. Лапа передняя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Лапа задняя;
23. Ручка;
24. Опора подшипника;
25. Пробка для слива охлаждающей жидкости из рубашки охлаждения;
26. Крышка верхняя;
28. Трубопровод отвода охлаждающей жидкости;
29. Пробка корпуса камеры для контроля уровня масла.
30. Трубопровод подвода охлаждающей жидкости;
31. Проставка.

Габаритные размеры

Параметры рабочей точки

Производительность, Q

100 м³/ч

Напор, Н

22 м

Потребляемая мощность в рабочей точке, Nпотр2.

8,5 кВт

КПД агрегата, η

58 %

Характеристики насоса

Вариант монтажа насоса

«сухой» горизонтальный монтаж

Условный диаметр напорного патрубка, Ду, мм

100
Условный диаметр входного патрубка, Ду, мм
125

Тип рабочего колеса

двухканальное

Фактический диаметр рабочего колеса, мм

278

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

45

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

11

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

22,9

Число полюсов

4

Частота вращения, об/мин

1440

Сos φ

0,83

КПД эл. двигателя

88

Соединение обмоток по схеме

★

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель с рубашкой охлаждения;

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

10 м

Количество жил кабеля

2,5

Сечение жил

7

Изоляция кабеля

маслостойкая

Исполнение шкафа защиты, поставляемого в комплекте с насосом

ручного управления
График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность
График КПД/производительность
Коэффициент полезного действия

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

270 кг
