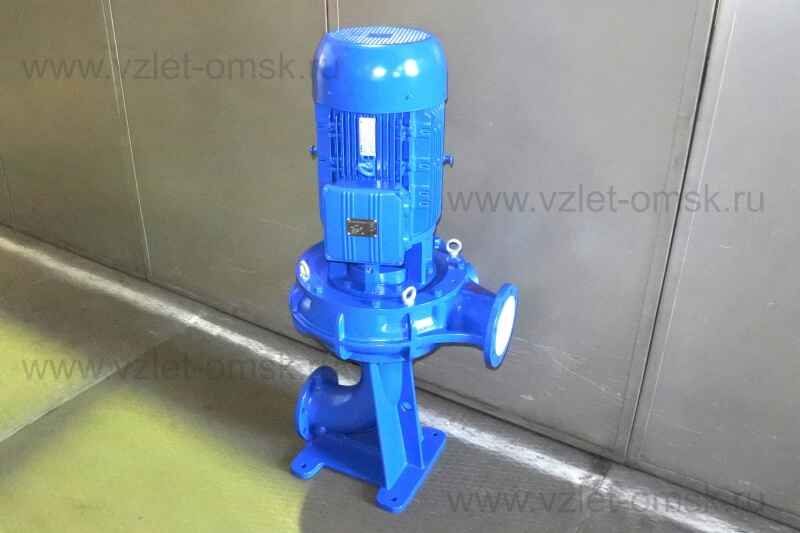

Наружный насос Иртыш НФ2 125/400.406-18,5/6-300 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 – двухлопастное закрытое рабочее колесо;
125 - номинальный диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
406 - фактический диаметр рабочего колеса, мм;
18,5 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
3 – стационарный моноблочный вертикальный монтаж насоса;
0 – без шкафа защиты и управления;
0 – без защиты;
Шкаф защиты и управления
Насос не укомплектован шкафом защиты серии Иртыш.
В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.
Общий вид и габаритные размеры электронасоса
Обозначения на чертеже
1. Корпус спиральный;
2. Колесо рабочее;
3. Торцовое уплотнение;
4. Патрубок опорный;
5. Метизы крепления фланца к корпусу спиральному;
6. Метизы крепления колеса рабочего;
7. Кран «Маевского»;
8. Электродвигатель;
9. Пробка;
10. Проставка;
11. Грузовой винт;
12. Фланец;
13, 14. Подшипники;
15. Отбойник;
16. Крышка камеры;
17. Метизы крепления крышки камеры;
18. Метизы крепления проставки к фланцу.
Параметры рабочей точки
|
Производительность, Q |
125 |
м³/ч |
|
Напор, Н |
22 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
15 |
кВт |
|
КПД агрегата, η |
51 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный вертикальный |
|
Условный диаметр напорного патрубка, Ду, мм |
125 |
|
Условный диаметр входногоого патрубка, Ду, мм |
150 |
|
Тип рабочего колеса |
двух-канальное |
|
Фактический диаметр рабочего колеса, мм |
406 |
|
Максимальный размер перекачиваемых частиц, мм |
50 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
18,5 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
35,5 |
|
Число полюсов |
2 |
|
Частота вращения, об/мин |
980 |
|
Сos φ |
0,88 |
|
КПД эл. двигателя |
82 |
|
Соединение обмоток по схеме |
D/« |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
440 |
