Погружной насос Иртыш ПФ2 50/125.105-1,1/2Ех-016

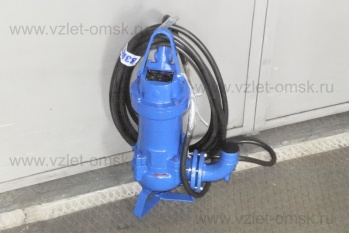

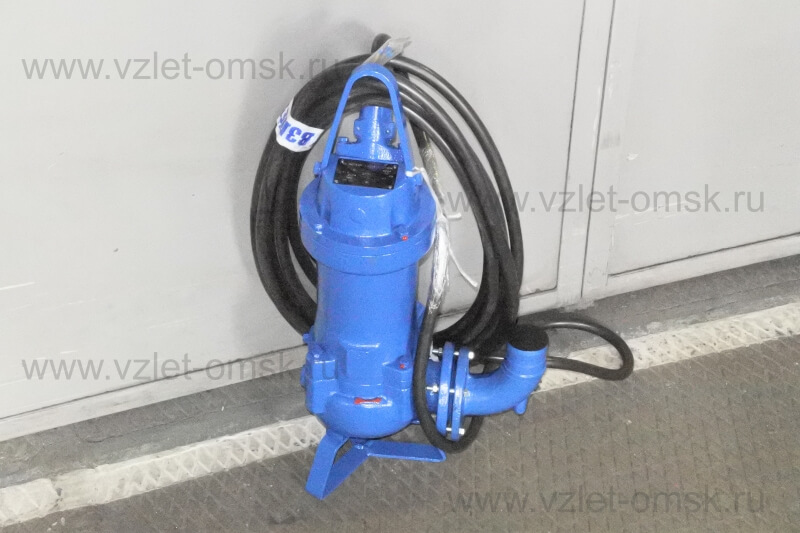

Фотография погружного насоса Иртыш ПФ2 50/125.105-1,1/2Ех-016
5 5 1 Product
Цена по запросу

+

Характеристики

мобильный
ШУ ручной
10
10

Расшифровка обозначения

Насос ПФ2 50/125.105-1,1/2Ех-016:

П - погружной электродвигатель без принудительного охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
50 - номинальный диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм; 105
- фактический диаметр рабочего колеса, мм;
- без обозначения, стандартная длина кабеля 10 метров;
1,1 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
Ех - взрывозащищенное исполнение;
0 - мобильный погружной монтаж;
1 - ручного управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос укомплектован шкафом управления Иртыш ШУ1-1.1,1.6-31 общепромышленного исполнения, без взрывозащиты

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Манжета;
5. Торцовое уплотнение;
6. Встроенный кабель (-ли);
7. Поплавковый выключатель;
8. Пробка масляной камеры;
9. Метизы крепления корпуса камеры к корпусу электродвигателя;
10. Метизы крепления колеса рабочего (с шайбой);
11. Подшипник;
12. Подшипник;
13. Датчик влажности;
14. Подставка;
15. Корпус камеры;
16. Метизы крепления корпуса камеры и корпуса электродвигателя к корпусу спиральному;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Опора подшипника;
20. Крышка верхняя;
21. Метизы крепления крышки верхней к корпусу электродвигателя;
22. Ручка;
23. Крышка уплотнительная;
24. Метизы крепления крышки уплотнительной к крышке верхней.

Габаритные размеры

Картинка с габаритными размерами насоса ПФ2 50/125.105-1,1/2Ех-016

Назначение

1.1. Электронасосы серии «Иртыш» типа ПФ(ПФс) исполнения Ех (взрывозащищенного исполнения) с маркировкой 1 Ex d IIB T4 Gb X являются электрооборудованием группы IIВ с уровнем взрывозащиты Gb и видом взрывозащиты «взрывонепроницаемая оболочка «d» и предназначены для:

применения в местах (кроме подземных выработок шахт и их наземных строений) опасных по взрывоопасной среде этилена и пропана, температура воспламенения которых более 135°С;

перекачивания бытовых и промышленных загрязнённых жидкостей (фекальных, сточных вод, промышленных стоков), с водородным показателем рН=6,0…9,0 плотностью до 1100 кг/м³, температурой от 274К (1°С) до 313К (40°С), с содержанием различных неабразивных взвешенных частиц максимальным размером согласно таблицы 1, включая коротковолокнистые, (длинноволокнистые для насосов типа ПФс), концентрацией до 2% по массе, абразивных взвешенных частиц не более 1% по объёму, размером до 5мм и микротвердостью не более 9000 МПа. При комплектации насоса силиконовыми уплотнителями допускается эксплуатация в промышленных стоках с содержанием фенола до 15 мг/л температурой до 313К (40°С).

Гидравлическая (неэлектрическая) часть насоса с маркировкой IIGb с/k T4X является оборудованием группы II с уровнем взрывозащиты Gb и видом взрывозащиты c/k (защита конструкционной безопасностью/защита жидкостным погружением).

Знак «Х» в маркировке обозначает специальные условия применения, которые должны обеспечиваться потребителем:

  1. 1. Охлаждающий кожух (для исполнения с рубашкой охлаждения), должен быть заполнен перекачиваемой жидкостью или технической жидкостью от постороннего источника в процессе эксплуатации.
  2. 2. Насосы при работе должны быть постоянно погружены в перекачиваемую жидкую среду, уровень которой меняется; при достижении заданного минимального уровня жидкости насос отключается. Минимальный уровень жидкости определяется высотным размером насоса; при использовании рубашки охлаждения минимальный уровень жидкости определяется высотой гидравлической части насоса.
  3. 3. Работа по «сухому ходу» запрещена.
  4. 4. Насос поставляется с постоянно подсоединенным кабелем, при подключении требуется обеспечить необходимый уровень взрывозащиты.
  5. 5. Кабельные линии должны быть защищены от механических повреждений.

Диапазон температуры окружающей среды и перекачиваемой жидкости для насоса от +1°С до +40°С.

Параметры рабочей точки

Производительность, Q

10 м³/ч

Напор, Н

10 м

Потребляемая мощность в рабочей точке, Nпотр

0,85 кВт

КПД агрегата, η

12 %

Характеристики насоса

Вариант монтажа насоса

мобильный погружной

Условный диаметр напорного патрубка, Ду, мм

50

Тип рабочего колеса

двух - канальное

Фактический диаметр рабочего колеса, мм

105

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

40

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Маркировка взрывозащиты

1ExdIIВT4GbX

Номинальная мощность, кВт

1,1

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

8,4

Число полюсов

2

Частота вращения, об/мин

2745

Сos φ

0,85

КПД эл. двигателя

82

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

 Способ охлаждения электродвигателя

погружной электродвигатель без принудительного охлаждения;

Способ защиты электродвигателя

влаго - термозащита;

Степень защиты электродвигателя

IP 68;

Длина встроенного электрического кабеля, м

10

Количество жил кабеля, шт.

7

Сечение жил, мм2

1,5

Изоляция кабеля

маслостойкая

График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность
График КПД/производительность
Коэффициент полезного действия

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата

42 кг

Для проектировщиков

Упаковка

Габаритный размер упаковки

Длина

500 мм

Ширина

400 мм

Высота

750 мм


Масса оборудования с упаковкой

60 кг
