Введение

Эффективная и бесперебойная работа канализационной насосной станции (КНС) — основа санитарного благополучия любого современного объекта, будь то жилой микрорайон, промышленное предприятие или частный дом. Основную нагрузку по перекачке сточных вод несут насосы, однако «мозгом» и «защитным барьером» всей системы является шкаф управления (ШУ).

Специализированный шкаф управления КНС ШУ1, производимый Предприятием «Взлет», представляет собой комплексное решение, предназначенное для автоматизации контроля, управления и обеспечения надежной защиты оборудования насосной станции. Данная статья подробно разберет назначение, функциональные возможности и особенности выбора данной модели.

Назначение и ключевые функции

Шкаф управления насосной станцией ШУ1 предназначен для выполнения трех критически важных задач:

  1. Автоматическое управление насосами. Главная функция щита — регулирование работы насосных агрегатов в зависимости от уровня сточных вод в приемной емкости КНС. Это реализуется с помощью подключения поплавковых выключателей (датчиков уровня), которые подают сигналы на контроллер внутри шкафа. Такая система обеспечивает:
    • Автономность работы: КНС длительное время функционирует без участия оператора.
    • Снижение трудозатрат: Отпадает необходимость в постоянном визуальном контроле и ручном запуске/остановке насосов.
    • Равномерный износ оборудования: Алгоритмы работы чаще всего предусматривают поочередный запуск насосов, что предотвращает преждевременный выход из строя одного из агрегатов.

Рекомендация по установке поплавковых выключателей

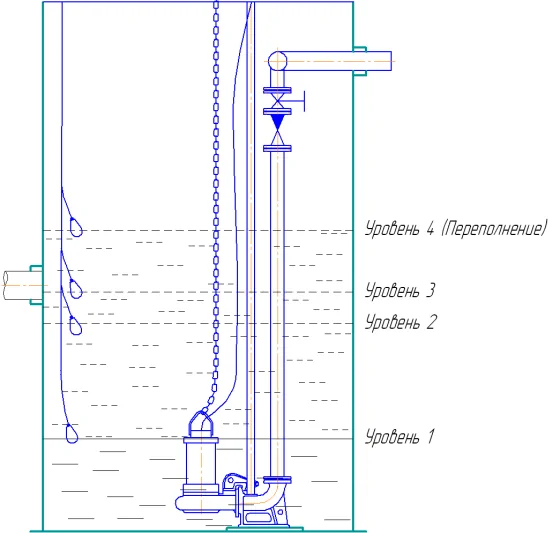

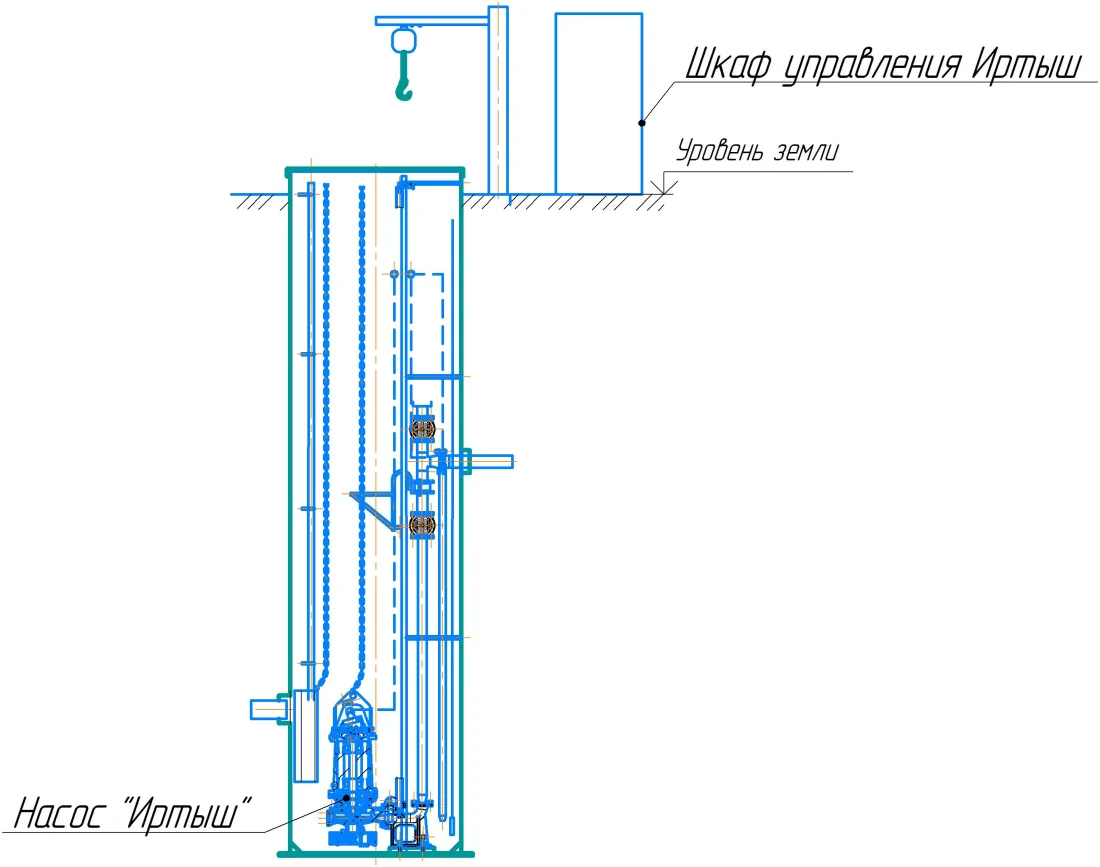

  • Поплавковый выключатель 1 (Уровень 1) должен располагаться таким образом, чтобы при отключении насоса уровень жидкости в емкости КНС находился у верхней кромки двигателя.
  • Поплавковый выключатель 2 (Уровень 2) отрегулировать на уровень (момент включения первого насоса) на 250 мм ниже верхней обвязки корзины. В том случае, если корзина не предусмотрена в конструкции КНС, уровень выставляется по нижней точке сливного коллектора.
  • Поплавковый выключатель 3 (Уровень 3) отрегулировать на уровень включения второго насоса. Второй насос включается, когда первый насос не успевает откачивать прибывающий объем стоков.
  • Поплавковый выключатель 4 (Уровень 4) отрегулировать уровень включения сигнала переполнение.
  1. Обеспечение защищенным электропитанием. ШУ1 не просто подает напряжение на насосы, а делает это через систему защит, оберегающую дорогостоящее оборудование от повреждений. К базовым защитам обычно относятся:
    • Защита от короткого замыкания (автоматические выключатели).
    • Защита от перегрузки по току (тепловые реле).
    • Защита от «сухого хода» (реализуется через те же поплавковые выключатели, не допускающие работу насоса при отсутствии жидкости, что предотвращает перегрев).
    • Контроль целостности фаз и перекоса напряжений.

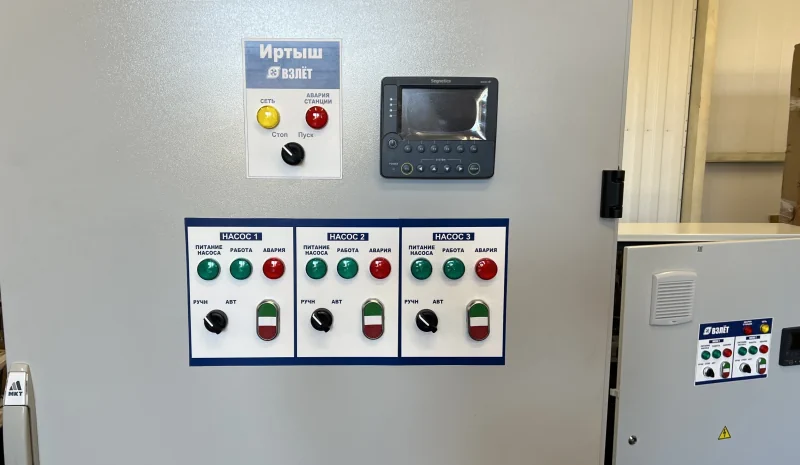

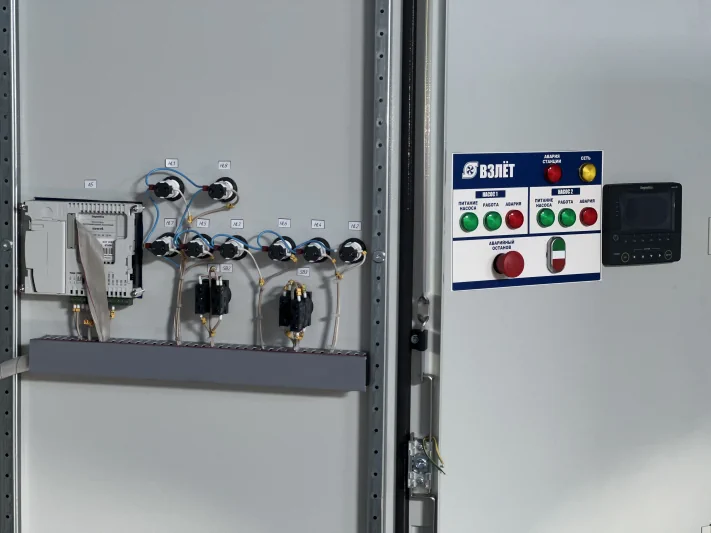

  2. Визуализация и оповещение. Шкафы оснащаются элементами индикации (светосигнальные лампы, цифровые дисплеи), которые отображают текущий режим работы, наличие напряжения, срабатывание защит. Это позволяет быстро диагностировать неисправность.

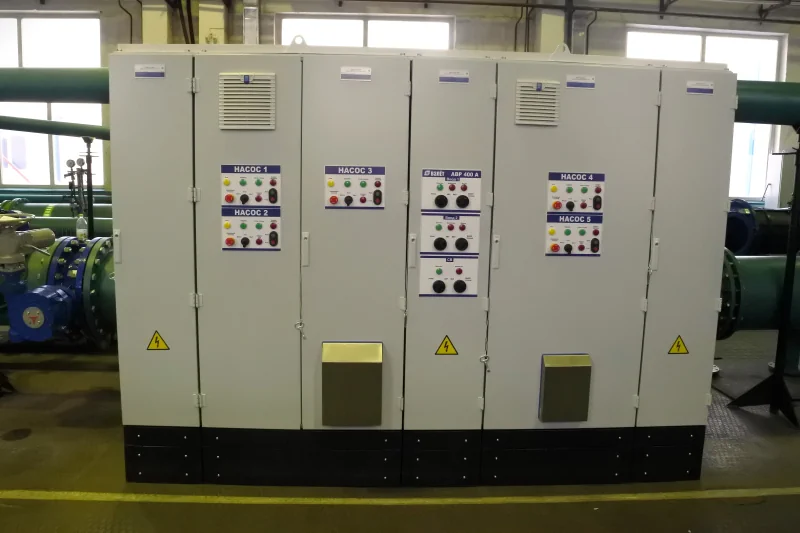

Завод «Взлет» производит шкафы управления ШУ1 в различных исполнениях, рассчитанных на подключение как одного, так и нескольких насосов, что делает решение универсальным для объектов любой мощности.

Расшифровка обозначения: как выбрать нужную модель ШУ1

Одним из ключевых преимуществ продукции завода «Взлет» является продуманная система маркировки. Она позволяет специалисту точно определить характеристики щита по его названию. Рассмотрим ее на примере гипотетической модели: «Иртыш ШУ1-2.7,5.П2-32А-01».

  • ШУ1 — обозначение типа изделия: Шкаф Управления для КНС.
  • «2» — Количество управляемых насосных агрегатов. В данном случае шкаф управляет двумя насосами.
  • «7,5» — Мощность одного подключаемого электродвигателя, выраженная в киловаттах (кВт). Здесь — 7,5 кВт.
  • «П2» — Тип системы пуска и ее количество.
    • П — плавный пуск (устройство плавного пуска, УПП). Позволяет избежать резких бросков тока и механических ударов при запуске, продлевая ресурс насоса и электросети.
    • 2 — количество устройств плавного пуска (два).
    • Другие варианты: «Ч» — частотное преобразование (обеспечивает самое плавное регулирование и значительную экономию энергии), «К» — комбинированный пуск. Если буква отсутствует, используется прямое включение двигателя.
  • «3» — Рабочее напряжение. Цифра указывает на количество полных сотен вольт:
    • «3» = 3 x 100 = 380 В (трехфазная сеть).
    • «2» = 2 x 100 = 220 В (однофазная сеть).
  • «2» — Количество вводов питания. Цифра указывает на количество вводов питания:
    • «1» — один ввод питания
    • «2» — два ввода питания.
  • «А» — Способ ввода резерва.
    • Р — ручной перевод на резервный ввод питания.
    • А — автоматический ввод резерва (АВР). При пропадании основного питания щит автоматически переключится на резервный источник.
  • «01» — Модификация изделия. Указывает на незначительные изменения в конструкции или комплектации конкретной модели.

Таким образом, данная маркировка описывает шкаф управления насосной станцией для двух насосов мощностью по 7,5 кВт каждый, с устройством плавного пуска на каждый двигатель, с комплексом защит, рассчитанный на трехфазную сеть 380 В с автоматическим резервным вводом питания, первой модификации.

Важность защиты и выбора типа пуска

Правильный выбор систем защиты и пуска — залог долговечности и экономичности КНС.

  • Поплавковые выключатели: Их роль невозможно переоценить. Это простейшие, но крайне эффективные датчики, которые не дают насосу запуститься, если уровень жидкости слишком низок. Работа «на сухую» — верный способ быстро вывести из строя погружной насос.

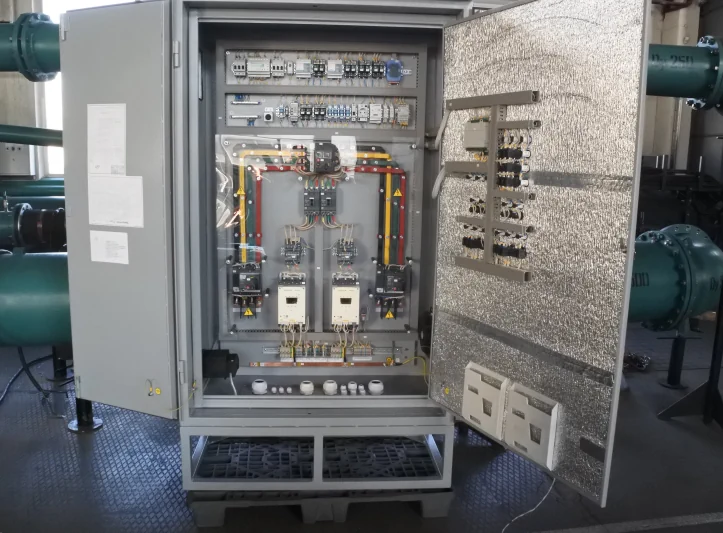

  • Устройство плавного пуска (УПП): позволяет избежать негативных явлений, сопровождающих прямой пуск:
    • Пусковой ток может в 5-7 раз превышать номинальный, создавая нагрузку на сеть.
    • Резкий старт приводит к гидравлическим ударам и износу механических частей насоса и трубопровода.
    • УПП плавно разгоняет двигатель, нивелируя эти проблемы.

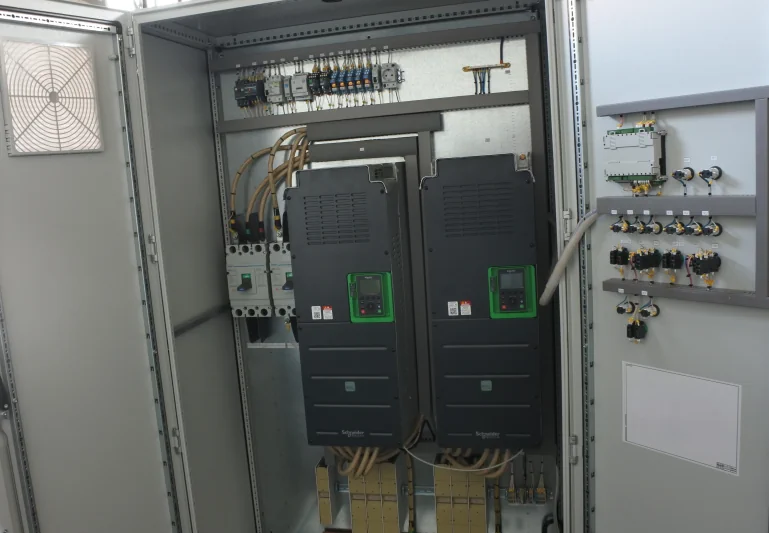

  • Частотный преобразователь (ЧП): это наиболее продвинутое решение. ЧП не только обеспечивает плавный пуск, но и позволяет непрерывно регулировать скорость вращения двигателя в зависимости от уровня стоков. Это дает максимальную энергоэффективность и практически идеальные гидравлические условия, полностью исключая удары.
Важное замечание по выбору: стоит отметить, что в случае стандартного управления по сигналам поплавковых выключателей (релейная логика «включил-выключил») нет технической необходимости применять дорогостоящий частотный преобразователь. В такой схеме ЧП будет использоваться лишь как устройство плавного пуска, в то время как само устройство плавного пуска (УПП) часто значительно дешевле при сопоставимом качестве выполнения этой функции. Частотный преобразователь оправдывает свою стоимость в сложных системах, где требуется постоянное поддержание давления или точного уровня, а не просто циклическое включение и отключение насосов.

Заключение

Шкаф управления КНС ШУ1 от завода «Взлет» — это не просто ящик с автоматами, а управляющий центр, от которого зависит надежность и экономика всей системы канализации. Продуманная конструкция, возможность выбора конфигурации под конкретные задачи (от простых решений с УПП до продвинутых с ЧП) и подробная, логичная система маркировки делают его удобным решением для проектировщиков, монтажников и эксплуатантов.

Почему выбирают шкафы управления от ОДО «Предприятие «Взлет»?

  • Гарантированная надежность, проверенная временем. Наш завод производит шкафы управления насосами (ШУН) с 2000 года. Этот многолетний опыт позволяет нам идеально понимать специфику работы оборудования в реальных российских условиях и предугадывать возможные проблемы на этапе проектирования.
  • Оптимальное соотношение цены и качества. Мы не предлагаем избыточных решений там, где можно обойтись надежными и проверенными. Наша система маркировки помогает заказчику выбрать именно ту комплектацию, которая необходима, без переплаты за ненужный функционал (как в случае с нерациональным применением ЧП вместо УПП).
  • Технически грамотные консультации. Наши специалисты помогут подобрать модель, идеально подходящую под ваши технические условия, что исключает ошибки при заказе и дальнейшей эксплуатации.

Грамотный подбор модели с учетом количества насосов, их мощности, необходимого типа пуска и уровня защиты позволяет создать сбалансированную, бесперебойно работающую систему, которая будет служить без лишних затрат на ремонт и электроэнергию.

Чтобы получить технико-коммерческое предложение на изготовление шкафа управления КНС, заполните опросный лист на странице ШУ1, так как часть параметров требует уточнения у заказчика.

Автор: инженер-электрик Лукашев В. А.
