Трассировка – это графическое отображение на плане канализуемого объекта коллекторов сети канализации, магистральных и главного. Этот этап имеет принципиальное значение для всего проектирования. От того, как будут проложены по местности коллекторные линии, зависит трудоёмкость, стоимость и сроки создания системы канализации.
При трассировке канализационной сети следует руководствоваться следующими принципами:
- Максимальное обеспечение зоны обслуживания режимом удаления сточных вод самотёком.
- Экономическая рациональность глубин заложения труб и каналов коллекторов.

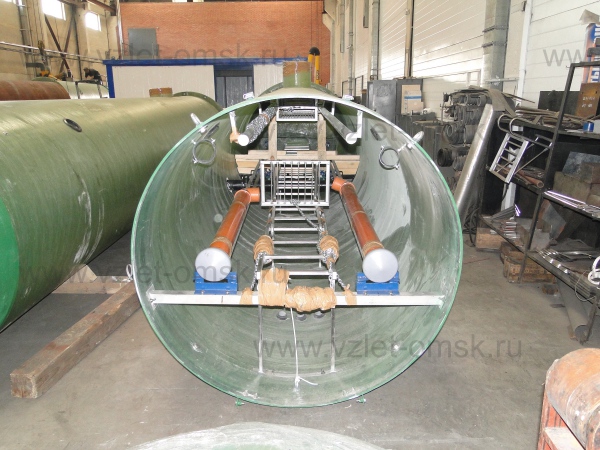

- Оптимальное разделение трассы на самотечные участки с расположением между ними канализационных насосных станций (КНС) для перекачки стоков. Это может потребоваться, если неудовлетворительны грунтовые условия, рельеф сильно изрезан, с большими перепадами высот и по другим причинам.
Оконечным элементом главного коллектора в принципиальной схеме канализации населённого места являются очистные сооружения с местом выпуска в водоём очищенных стоков. Их расположение согласовано должно быть с Государственным санитарным надзором. Так же следует выбирать площадки для установки КНС.
Вариантов трассировки канализационной сети должно быть предложено несколько. Из них выбирается наилучший по технико-экономическим показателям.
Коллекторы
Трассировку сети начинают с двух самых важных коллекторов, главного и отводного. В максимальной степени следует учитывать возможность механизации строительных и монтажных работ. Все геометрические параметры закладки коллекторов: глубины, уклоны, сечения труб и каналов определяются соответственно рассчитанным расходам стоков. Канализационная сеть привязывается к месторасположению очистных сооружений и выпуска очищенных вод.
Линии трассировки главных коллекторов – преимущественно набережные ручьев и рек или тальвеги долин. Если рельеф местности плоский, то предпочтительно трассировать коллекторы по средней линии канализуемого бассейна с устройством нескольких очистных станций.
Канализационная сеть приобретёт большую надёжность, если она будет закольцована при помощи соединительного трубопровода. Заодно станет легче её эксплуатировать. Реализации такого решения должны способствовать местные условия или к сети предъявляться особые требования.
Прокладывать коллекторы большого сечения целесообразно по местам с наименьшими помехами для строительства и обслуживания. Это участки территории с минимальными подземными сооружениями и низкой развитостью и нагрузкой транспортных линий. Пересечение канализационными сетями водных проток, рельсовых путей, тоннелей, линий теплотрасс и других сооружений под землёй удорожает и усложняет как создание канализации, так и её будущую эксплуатацию.
Пересечение коллекторами водопроводных линий
Если на линии трассировки канализационной сети встречаются линии хозяйственно-питьевого водопровода, нужно предусматривать закладывание коллектора ниже них не ближе 0,4 м. Это минимальное расстояние между трубами канализации и водопроводными. При невозможности его выдержать, а также при необходимости по техническим причинам прокладывания канализационных труб над водоводами на расстоянии по вертикали меньше 40 см, следует предпринимать защитные меры:
- использование для водопровода стальных труб, для канализации – чугунных;
- установку для водопроводной трубы защитного футляра (минимальная длина футляра по каждую сторону от места пересечения: в фильтрующих грунтах – 10 м, в глинистых – 5 м).
Линии канализации и водопровода в точке пересечения должны быть друг к другу строго перпендикулярны.
На жилых территориях производить наземную или надземную прокладку канализационных трубопроводов запрещается. Канализационные каналы открытого типа с самотечным движением очищенных сточных вод можно устраивать только вне границ населённого места. При этом нужно всегда учитывать местные условия.
