Затворы щитовые

Заполните форму заявки и мы пришлём вам технико-коммерческое предложение, с указанием технических характеристик, стоимости и срока поставки.

Заполните опросный лист для подбора щитовых затворов doc или pdf

Назначение щитовых затворов — перекрытие потока жидкой среды в каналах гидротехнических и судоходных сооружений. Также возможно изготовление этого вида запорной арматуры для менее масштабных промышленных систем, в которых жидкость или сыпучий материал транспортируются с помощью прямоугольных лотков. Схожие по конструкции изделия могут использоваться в канализации, водоотведении.

Принцип работы

Отличительная особенность этого вида арматуры — плоский перекрывающий элемент, перемещаемый с помощью специального механизма в вертикальной плоскости. В верхнем положении щит полностью изъят из жидкости. Исключение составляют глубинные модели, в которых перекрывающий элемент может оставаться в контакте с жидкой средой и в поднятом состоянии. В нижнем положении щит перекрывает проходное отверстие канала, тем самым прекращая ток жидкости.

Если производителем заявлена такая возможность, арматура может использоваться в качестве регулирующей. Меняя положение щита: высоту подъема, можно управлять размером проходного отверстия канала. Тем самым гибко определяя параметры потока.

Для обеспечения герметичности перекрытия потока предусмотрены уплотнения щита. Они располагаются вдоль всей рамы, по которой движется перекрывающий элемент. Конструктивно выделяются три компонента:

• Щит. Подвижный рабочий элемент. Перемещается в плоскости, перпендикулярной потоку.
• Силовая часть. Привод может быть ручным или механизированным. В масштабных системах могут применяться гидравлические приводы, в том числе работающие от электромотора, пневмопривода.
• Несущая часть. Система пазов, распределяющих создаваемое жидкостью давление на площадь щита и передающее его на борта лотка, канала, к которым они неподвижно прикреплены.

Используемые при изготовлении материалы и расчетная нагрузка зависят от размеров перекрывающего элемента и среды, в которой он используется. В частности, щитовой затвор для канализации изготавливается из качественной нержавеющей стали. Это позволяет продлить срок службы за счет высоких антикоррозийных свойств.

Затвор щитовой глубинный выполняется с повышенным запасом прочности. Он может иметь трехстороннее уплотнение. Особенность его сферы использования — перекрывающий элемент постоянно расположен в жидкости. В отличие от поверхностного, где в верхнем положении щит полностью вынут из среды или погружается в нее частично.

Типы щитового затвора для канализации

ОДО «Предприятие «Взлет» изготавливает следующие типы щитовых затворов:

• Шлюзовые. Используются для регулировки и перекрытия больших объемов воды. Могут применяться в судоходных каналах.
• Шандорные. Сравнительно простые по конструкции и универсальные затворы, устанавливаемые в различных сооружениях и производственных линиях. Запорный элемент поднимается и опускается вручную. Тяжелые исполнения имеют петлю в верхней части для подъема краном или иным подъемным приспособлением.
• Шиберные. Отличаются особой формой перекрывающего элемента — щита. Нижняя часть может быть клиновидной или оснащаться ножом. Что позволяет эффективно перекрывать поток загрязненных жидкостей с волокнами, твердыми включениями разрушаемого характера, сыпучих материалов.

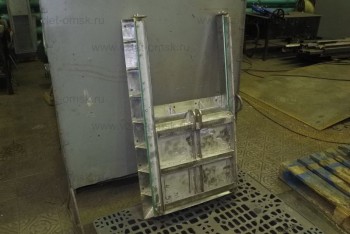

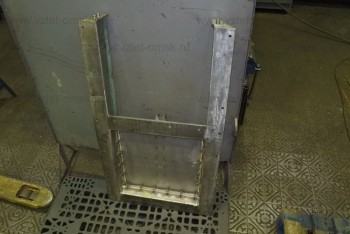

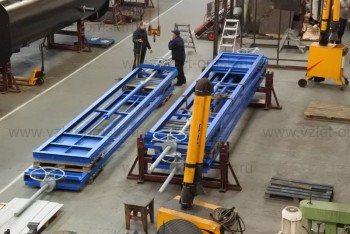

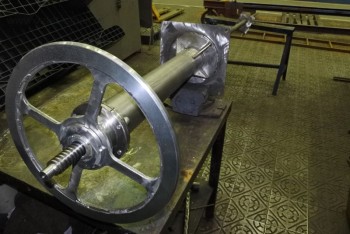

Фото выполненных изделий
