Погружной насос Иртыш РФ2 65/200.278.Т-20-18,5/2-306

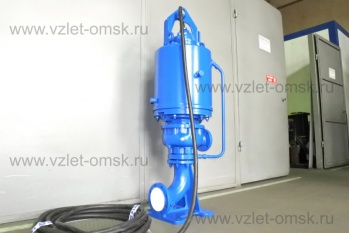

Фото погружного насоса Иртыш РФ2 65/200.278.Т-20-18,5/2-306
5 5 1 Product
Цена по запросу

+

Характеристики

100
30

Расшифровка обозначения

Насос РФ2 65/200.210-20-30/2-306:
Р - погружной электродвигатель с рубашкой охлаждения;
Ф - гидравлическая часть насоса предназначена для перекачивания сточных вод;
2 - в насосе установлено двух - канальное рабочее колесо;
65 - номинальный диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
278 - фактический диаметр рабочего колеса, мм;
Т - специальное исполнение по требованиям заказчика (укомплектован ответными фланцами)
20 - длина кабеля 20 метров;
18,5 - номинальная мощность электродвигателя, кВт;
2 - число полюсов электродвигателя;
3 - стационарный моноблочный вертикальный;
0 - без шкафа защиты и управления;
6 - насос с датчиками температуры в обмотках статора и влажности в масляной камере;

Шкаф защиты и управления

Насос не укомплектован шкафом защиты серии Иртыш. В случае применения насоса без шкафа защиты или с каким - либо шкафом защиты (управления) не обеспечивающим защиту насоса в полном объёме предприятие не несет гарантийных обязательств за выход насосов из рабочего состояния по причине нереализованных защит, предусмотренных шкафами защиты (управления) Иртыш.

Обозначения на чертеже

1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Пробка для удаления воздуха из рубашки охлаждения;
5. Торцовое уплотнение;
6. Встроенный кабель;
7. Рубашка охлаждения;
8. Пробка масляной камеры для заливки и слива масла;
9. Метизы крепления корпуса камеры к корпусу спиральному;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипники;
13. Датчик влажности;
14. Патрубок опорный;
15. Корпус камеры;
16.Метизы крепления корпуса камеры и стакана подшипника к корпусу электродвигателя;
17. Стакан подшипника;
18. Корпус электродвигателя;
19. Метизы крепления опоры подшипника к корпусу электродвигателя;
20. Метизы крепления рубашки охлаждения;
21.Полукольцо;
22. Трубопровод подвода охлаждающей жидкости из рубашки охлаждения;
23. Трубопровод отвода охлаждающей жидкости в рубашку охлаждения;
24. Пробка для слива жидкости из рубашки охлаждения;
25. Метизы крепления крышки камеры;
26. Крышка камеры.

Габаритные размеры

Картинка с габаритными размерами насоса Иртыш ПФ3 200/400.453-200/4-106

Параметры рабочей точки

Производительность, Q

100 м³/ч

Напор, Н

30 м

Потребляемая мощность в рабочей точке, Nпотр2.

15,9 кВт

КПД агрегата, η

44 %

Характеристики насоса

Вариант монтажа насоса

«сухой» вертикальный монтаж

Условный диаметр напорного патрубка, Ду, мм

65

Условный диаметр входного патрубка, Ду, мм
100

Тип рабочего колеса

двухканальное

Фактический диаметр рабочего колеса, мм

278

Рекомендуемая глубина погружения, м

не более 10

Максимальный размер перекачиваемых частиц, мм

35

Тип уплотнения вала

торцовое

Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

18,5

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

35

Число полюсов

2

Частота вращения, об/мин

2940

Сos φ

0,87

КПД эл. двигателя

89,9

Соединение обмоток по схеме

Класс нагревостойкости

F

Способ охлаждения электродвигателя

погружной электродвигатель с рубашкой охлаждения;

Способ защиты электродвигателя

влаго - термозащита

Степень защиты электродвигателя

IP 68

Длина встроенного электрического кабеля

20 м

Количество жил кабеля

3+1+3

Сечение жил

10+6+2,5

Изоляция кабеля

маслостойкая

Исполнение шкафа защиты, поставляемого в комплекте с насосом

без шкафа защиты и управления

График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность
График КПД/производительность
Коэффициент полезного действия

Ресурсы

Средняя наработка на отказ

не менее 7000 часов

Средний ресурс до главного техобслуживания

не менее 20000 часов

Средний срок службы

не менее 20 лет

Масса насосного агрегата без шкафа управления

410 кг
