Технологический павильон для КНС (канализационных насосных станций)

Павильон КНС — здание контейнерного типа, которое можно считать самым быстро возводимым, так как для сооружения его достаточно поставить на подготовленный фундамент и подключить к сетям.

Это модульное здание полной заводской готовности, предназначенное для размещения оборудования для перекачки сточных вод. Он позволяет защитить насосы и шкафы управления от воздействия окружающей среды, несанкционированного доступа и перепадов температуры.

Габаритные размеры здания, количество окон и дверей, планировка с устройством внутренних перегородок могут быть выполнены индивидуально по желанию заказчика.

Открыть сертификат на павильон в формате pdf

Назначение павильонов для КНС (канализационная насосная станция)

Современные канализационные насосные станции требуют надежного укрытия. Павильоны для КНС обеспечивают:

• Защиту оборудования от атмосферных осадков, ультрафиолета и механических повреждений.
• Поддержание плюсовой температуры для бесперебойной работы насосов и датчиков.
• Удобный доступ персонала для обслуживания и ремонта.
• Снижение уровня шума от работающих насосных установок.

Конструкция полностью готова к монтажу на фундамент. Размещение оборудования внутри павильона продлевает срок службы станции на 30-40% по сравнению с подземными или открытыми конструкциями.

Как заказать павильон для КНС?

Конструкция

Завод «Взлет» изготавливает павильоны по индивидуальным проектам или типовым требованиям. Металлический каркас высокой прочности выполняется из профильной трубы. Элементы обшивки — металлические трехслойные панели. Стены и потолок — из сэндвич-панелей с пенополистирольным или минераловатным утеплителем.

Важно: павильоны могут быть как отдельно стоящими, так и пристраиваемыми к существующим зданиям. Размеры зависят от габаритов оборудования.

Где применяются павильоны для КНС?

Технологический павильон незаменим на:

• Канализационных очистных сооружениях.
• Приемных резервуарах и напорных коллекторах.
• Насосных станциях водоотведения.
• Промышленных предприятиях (химическая, нефтегазовая отрасль).
• Ливневых системах и дренажных установках.

Технические характеристики оборудования

• Степень огнестойкости здания - III
• Класс конструктивной пожарной опасности - С0
• Расчетная температура наружного воздуха - минус 40°С
• Расчетная температура воздуха внутри павильона - не ниже 5°С
• Нормативное давление снегового покрова - 145 кг/см²
• Нормативное ветровое давление - 48 кг/см²
• Материал ограждающих конструкций - панели металлические трехслойные с минеральноватным утеплителем

В комплект поставки наземной части по согласованию с заказчиком могут входить:

• таль электрическая или таль ручная;
• вентиляционное оборудование;
• комплект оборудования для технического обслуживания насосов;
• верстак;
• сан. узел;
• электрический водонагреватель;
• герметичная емкость для мусора из сороулавливающей корзины;
• пожарная, охранная сигнализация;
• узел учета стоков.

Завод изготавливает павильоны любых размеров, по заданию заказчика.

Павильон для щитов управления из сэндвич панелей на металлическом каркасе (устанавливается рядом с подземной частью КНС).

Преимущества зданий нашего производства

✔  Полная заводская готовность — павильон для КНС поставляется собранным.
✔  Материалы — только устойчивые к коррозии и УФ-излучению.
✔  Климатический вариант — павильон работает при температурах от -40°С до +50°С.
✔  Комфорт персонала — предусмотрена вентиляция, освещение, обогрев.
✔  Возможность дополнительной комплектации.
✔  Индивидуальное изготовление по заказу.

Модульный павильон Исполнение 1

Комплектация

1. Электрообогревательная панель
2. Светильник (95 Вт)
3. Вентиляция (естественная)
4. Распределительный щиток
5. Пластина для крепления павильона к фундаменту

Правила монтажа

Павильон для канализационной насосной станции устанавливается на фундаментные блоки или на ленточный фундамент. Крепление к фундаменту осуществляется анкерными болтами, либо на сварку к установленным закладным элементам.

Павильон из сэндвич панелей на металлическом каркасе (устанавливается над подземной частью КНС).

Модульный павильон исполнение 2 - 5

Комплектация:

1. Электрообогревательная панель
2. Светильник (95 Вт)
3. Вентиляция (естественная)
4. Распределительный щиток
5. Понижающий трансформатор (12 В)
6. Переносной светильник (12 В)
7. Два монорельса для тали
8. Пластина для крепления павильона к фундаменту

Правила монтажа

Павильон устанавливается на фундаментные блоки или на ленточный фундамент. Крепление к фундаменту осуществляется анкерными болтами, либо на сварку к установленным закладным элементам в фундаменте.

Почему стоит выбрать павильон на заводе «Взлет»?

• Производитель с многолетним опытом изготовления технологических павильонов.
• Соблюдение сроков поставки — фиксируется в договоре.
• Гарантия качества 12-24 месяца в зависимости от исполнения.
• Комплексы поставляются с паспортом, инструкцией по эксплуатации и схемами.
• Индивидуальный подход к каждому проекту.

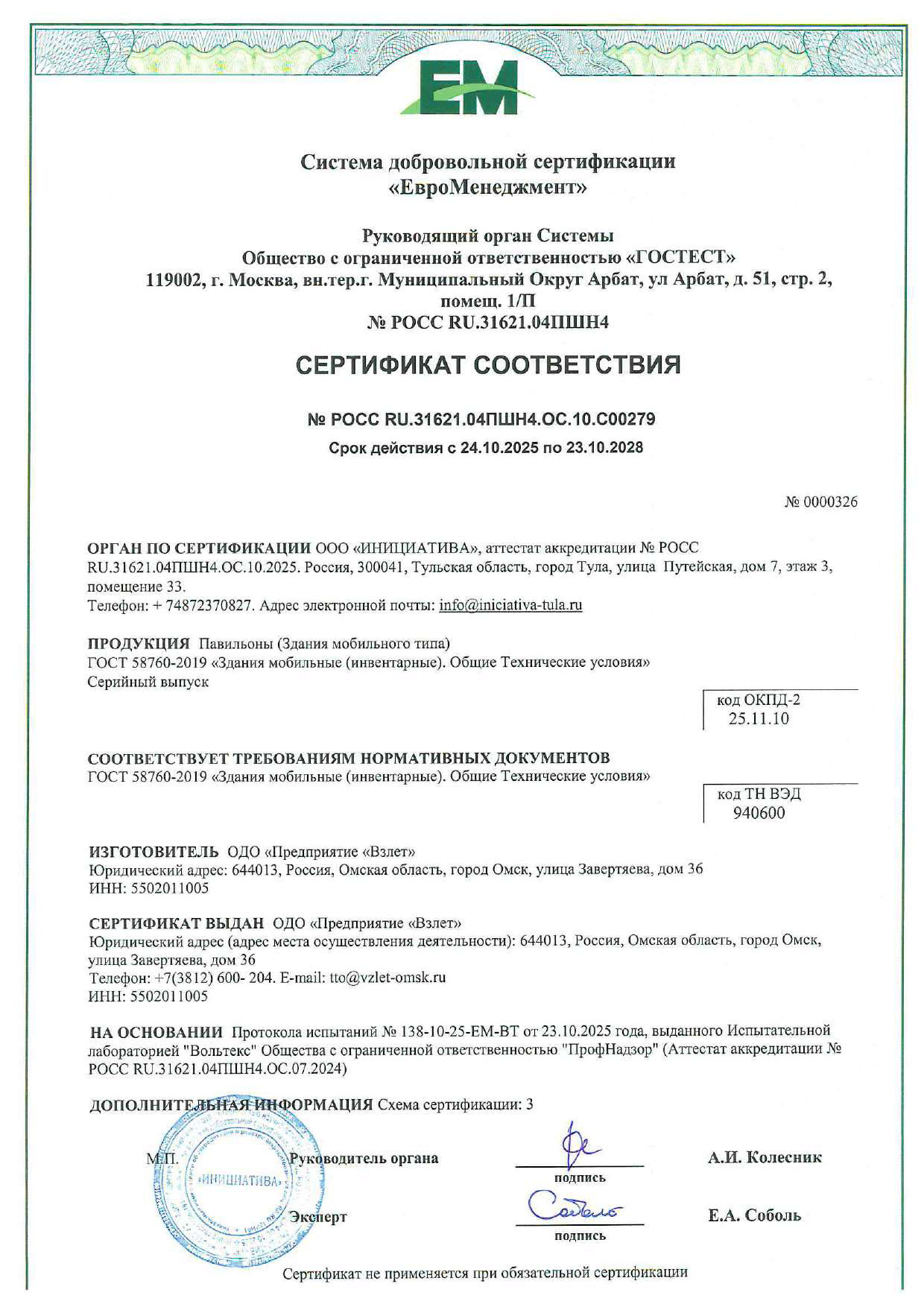

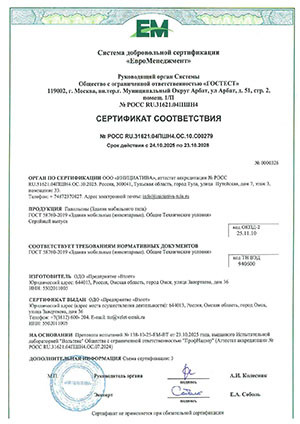

Сертификат соответствия

Нажмите на изображение, чтобы открыть в полном размере.
