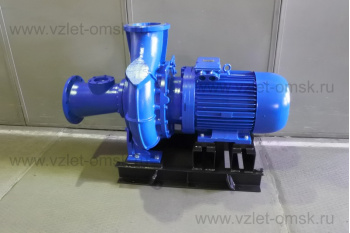

Фотография наружного насоса Иртыш НФ2 200/450.440-37/6-212 - Описание
- Характеристики
- Видео
- Документация
Расшифровка обозначения
Н - наружный электродвигатель («сухой»);
Ф - для сточных масс;
2 – - в насосе установлено двух - канальное рабочее колесо;
200 - номинальный диаметр напорного патрубка, мм;
450 - номинальный диаметр рабочего колеса, мм;
440 - фактический диаметр рабочего колеса, мм;
37 - номинальная мощность электродвигателя, кВт;
6 - число полюсов электродвигателя;
2 – стационарный моноблочный горизонтальный монтаж насоса;
1 – с шкафом защиты и управления;
2 – влагозащита;
Шкаф защиты и управления
Насос укомплектован шкафом управления Иртыш ШУ1-1.1,1.1-31
Общий вид и габаритные размеры электронасоса
1. Электродвигатель;
2. Колесо рабочее;
3. Корпус спиральный;
4. Торцовое уплотнение;
5. Торцовое уплотнение;
6. Рама;
7. Пробка контроля уровня масла;
8. Пробка масляной камеры для заливки масла;
9. Метизы крепления корпуса камеры и стакана подшипника к проставке э/д.;
10. Метизы крепления колеса рабочего;
11. Подшипник;
12. Подшипник (-ки);
13. Датчик влажности;
14. Метизы крепления проставки э/д к корпусу электродвигателя;
15. Корпус камеры;
16. Метизы крепления корпуса камеры к корпусу спиральному;
17. Стакан подшипника;
19. Метизы крепления крышки камеры к корпусу камеры;
20. Крышка камеры;
21. Крышка подшипника;
22. Метизы крепления крышки подшипника к стакану подшипника;
23. Крышка подшипника верхняя;
24. Метизы крепления крышки подшипника верхней к стакану подшипника;
25. Пробка масляной камеры для слива масла;
26. Патрубок входной.
Параметры рабочей точки
|
Производительность, Q |
350 |
м³/ч |
|
Напор, Н |
24 |
м |
|
Потребляемая мощность в рабочей точке, Nпотр |
34 |
кВт |
|
КПД агрегата, η |
64 |
% |
Характеристики насоса
|
Вариант монтажа насоса |
стационарный горизонтальный |
|
Условный диаметр напорного патрубка, Ду, мм |
200 |
|
Условный диаметр входногоого патрубка, Ду, мм |
250 |
|
Тип рабочего колеса |
двухканальное |
|
Фактический диаметр рабочего колеса, мм |
440 |
|
Максимальный размер перекачиваемых частиц, мм |
110 |
|
Тип уплотнения вала |
торцовое |
|
Материал вращающейся части и неподвижного кольца торцового уплотнения |
карбид кремния |
|
Материал рабочего колеса |
чугун СЧ20 |
|
Материал корпуса спирального |
чугун СЧ20 |
Параметры электродвигателя
|
Номинальная мощность, кВт |
37 |
|
Напряжение, В |
380 |
|
Частота тока, Гц |
50 |
|
Номинальный ток, А |
73 |
|
Число полюсов |
6 |
|
Частота вращения, об/мин |
980 |
|
Сos φ |
0,84 |
|
КПД эл. двигателя |
91,5 |
|
Соединение обмоток по схеме |
D/« |
|
Класс нагревостойкости |
F |
|
Степень защиты электродвигателя |
IP 54 |
Ресурсы
|
Средняя наработка на отказ, часов, не менее |
7000 |
|
Средний ресурс до главного техобслуживания, часов, не менее |
20000 |
|
Средний срок службы, лет, не менее |
20 |
|
Масса насосного агрегата, кг. |
965 |
