Насос Иртыш ЦМК1 150/401-55/4

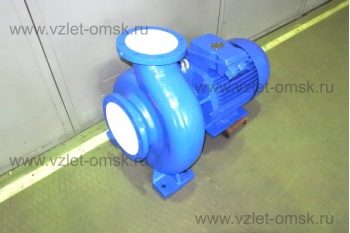

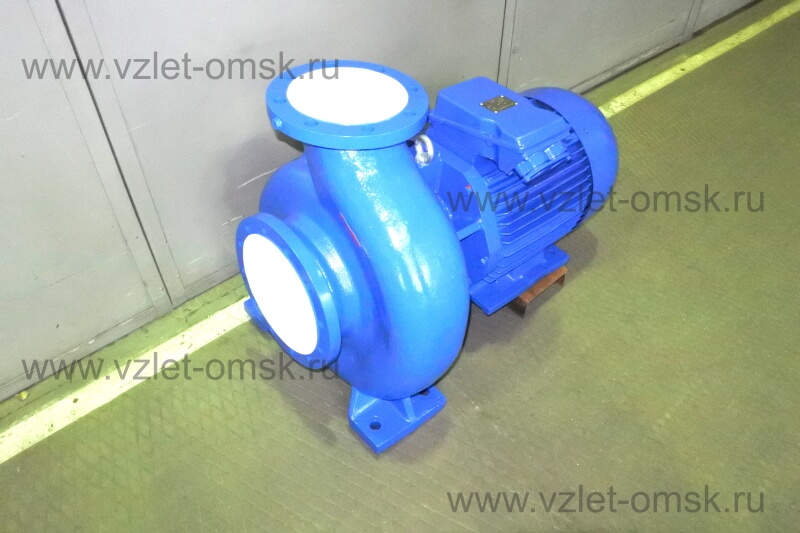

Фото насоса Иртыш ЦМК1 150/401-55/4
5 5 1 Product
Цена по запросу

+

Характеристики

210
45

Расшифровка обозначения

Насос Иртыш ЦМК1 150/401-55/4:

Ц - центробежный;
М - моноблочный;
К - консольный;
1 - вариант исполнения рабочего колеса;
150 - номинальный диаметр напорного патрубка, мм;
401 - номинальный диаметр рабочего колеса, мм;
55 - номинальная мощность электродвигателя, кВт;
4 - число полюсов электродвигателя;

Вид А

b1

d1

n1

D1

D2

D3

Dy1

C4

30

22

12

338

295

269

200

3

Вид Б

b2

d2

n2

D4

D5

D6

Dy2

С5

26

22

8

286,5

240

208

150

3

Габаритные размеры

h1

h2

h3

h4

l1

l2

C1

C2

C3

b1

(насос)

b2

b3

(двигатель)

b4

d3

d4

L

H

B

452,5

310

225

315

160

351,5

150

203

311

450

550

356

425

22

19

1100

763

550

Параметры рабочей точки

Производительность, Q

210 м³/ч

Напор, Н

45 м

Потребляемая мощность в рабочей точке, Nпотр

43 кВт

КПД агрегата, η

63 %

Характеристики насоса

Вариант монтажа насоса

моноблочный горизонтальный

Условный диаметр напорного патрубка, Ду, мм

150

Условный диаметр всасывающего патрубка, Ду, мм

200

Тип рабочего колеса

многоканальное

Максимальный размер перекачиваемых частиц, мм

0,2

Тип уплотнения вала

торцовое



Материал вращающейся части и неподвижного кольца торцового уплотнения

карбид кремния

Материал рабочего колеса

чугун СЧ20

Материал корпуса спирального

чугун СЧ20

Параметры электродвигателя

Номинальная мощность, кВт

55

Напряжение, В

380

Частота тока, Гц

50

Номинальный ток, А

101,8

Число полюсов

4

Частота вращения, об/мин

1475

Сos φ

0,86

КПД эл. двигателя

93

Соединение обмоток по схеме

звезда

Класс нагревостойкости

F

Степень защиты электродвигателя

IP 54;

График характеристики напор/подача
Характеристика производительности
График мощность/производительность
Мощность
График КПД/производительность
Коэффициент полезного действия

Ресурсы

Средняя наработка на отказ, часов, не менее

7000

Средний ресурс до главного техобслуживания, часов, не менее

20000

Средний срок службы, лет, не менее

20

Масса насосного агрегата без шкафа управления, кг.

630
