НВС 1-5 — Высоконапорный насос для чистой воды
Вертикальный стационарный насос для подачи чистой воды в системах водоснабжения и технологических линиях. При расходе 1 м³/ч напор составляет 24 м. При выборе модели сверьте требуемую рабочую точку с таблицей и графиком ниже: напор меняется вместе с расходом.
Основные параметры
Перекачиваемая среда: чистая вода. Исполнение: вертикальное, стационарное.
Сферы применения НВС 1-5
Модель подходит для задач подачи чистой воды, если расчетные расход и напор системы находятся в пределах рабочей характеристики. Возможные варианты применения:
- Локальное водоснабжение – подача чистой воды в небольшие инженерные контуры.
- Узлы водоподготовки – подача воды на оборудование фильтрации при совпадении рабочей точки.
- Подпиточные линии – подача чистой воды в контуры с расчетным расходом и напором в диапазоне характеристики.
НВС 1-5 подбирают по рабочей точке системы. Если требуемые расход и напор не совпадают с характеристикой, сравните соседние модели серии НВС.

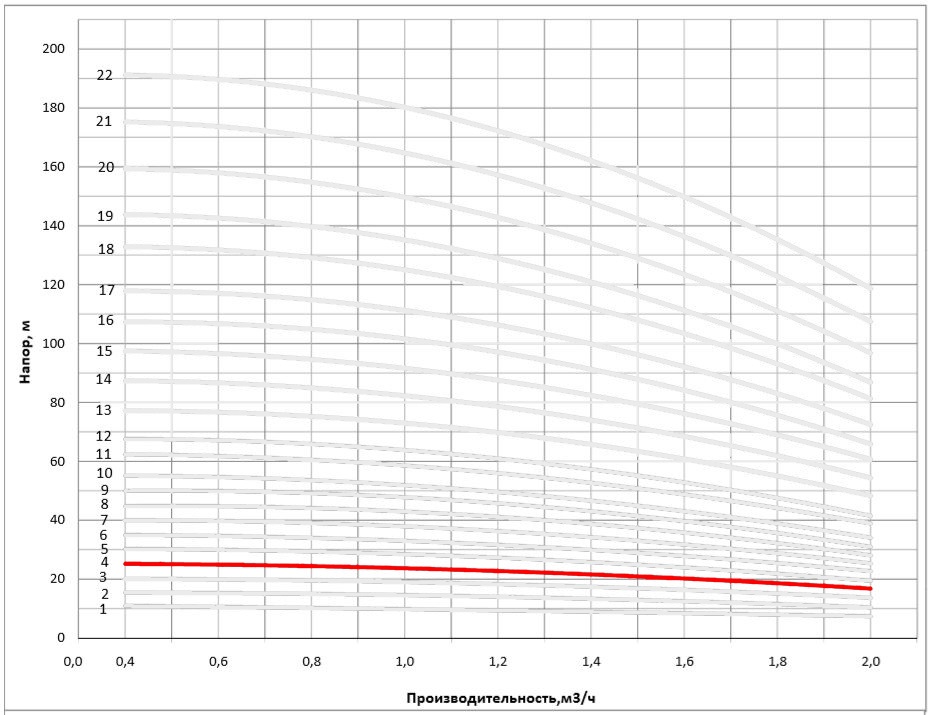

Как меняется напор при разном расходе
По рабочей характеристике НВС 1-5: при 0,4 м³/ч — 25 м, при 1 м³/ч — 24 м, при 2 м³/ч — 17 м. Полный ряд значений приведен в таблице. При подборе также учитывайте графики КПД и кавитационного запаса.
| Расход Q, м³/ч | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,4 | 1,6 | 1,8 | 2 |
|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | 25 | 25 | 24 | 24 | 23 | 22 | 20 | 18 | 17 |
Графики для подбора
КПД насоса
Кавитационный запас
Присоединительные и габаритные размеры
| В1 | В2 | В1+В2 | D1 | D2 | L | L1 | L2 | b | h | Dy | d | d1 | d2 | n | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 312 | 210 | 522 | 148 | 117 | 250 | 150 | 100 | 75 | 32 | 25 | 60 | 85 | 115 | 4 | 14 |
