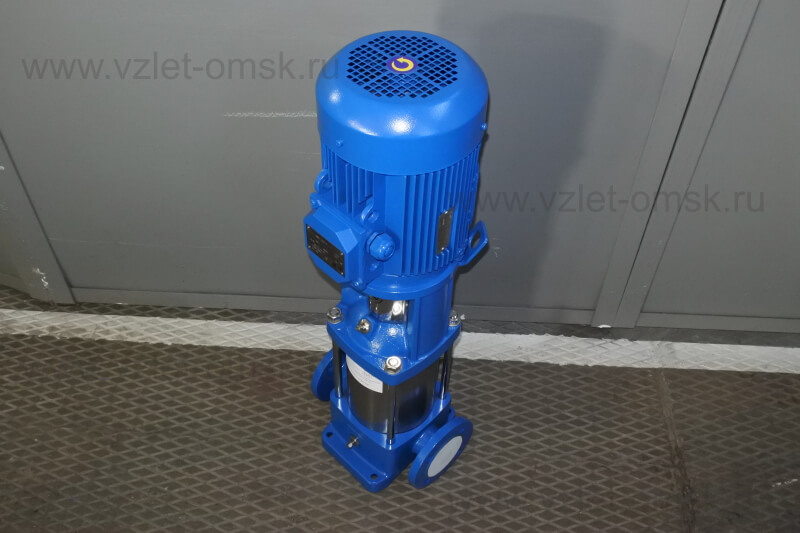

НВС-15-10 — Высоконапорный насос для чистой воды
Вертикальный стационарный насос для подачи чистой воды в системах водоснабжения и технологических линиях. При расходе 15 м³/ч напор составляет 109 м. При выборе модели сверьте требуемую рабочую точку с таблицей и графиком ниже: напор меняется вместе с расходом.
Основные параметры
Перекачиваемая среда: чистая вода. Исполнение: вертикальное, стационарное.
Сферы применения НВС-15-10
Модель подходит для задач подачи чистой воды, если расчетные расход и напор системы находятся в пределах рабочей характеристики. Возможные варианты применения:
- Водоснабжение объектов – подача и распределение чистой воды в инженерных сетях.
- Повысительные узлы – подача воды на участки с расчетными потерями давления.
- Технологические линии – подача чистой воды к оборудованию в рабочем диапазоне насоса.
НВС-15-10 подбирают по рабочей точке системы. Если требуемые расход и напор не совпадают с характеристикой, сравните соседние модели серии НВС.
Как меняется напор при разном расходе
По рабочей характеристике НВС-15-10: при 8 м³/ч — 122 м, при 15 м³/ч — 109 м, при 22 м³/ч — 81 м. Полный ряд значений приведен в таблице. При подборе также учитывайте графики КПД и кавитационного запаса.
| Расход Q, м³/ч | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20 | 22 |
|---|---|---|---|---|---|---|---|---|---|
| Напор H, м | 122 | 120 | 116 | 111 | 109 | 105 | 98 | 89 | 81 |
Графики для подбора
КПД насоса
Кавитационный запас
Присоединительные и габаритные размеры
| В1 | В2 | В1+В2 | D1 | D2 | L | L1 | L2 | b | h | Dy | d | d1 | d2 | n | k |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 875 | 500 | 1375 | 330 | 255 | 300 | 199 | 130 | 90 | 55 | 50 | 80 | 125 | 165 | 4 | 18 |
