Интеграция промышленных насосов в АСУ ТП устраняет гидроудары и кавитацию и обеспечивает каскадный энергосберегающий пуск за счёт перехода от нерегулируемого релейного управления к цифровому мониторингу и частотно-регулируемому приводу (ЧРП) по протоколам Modbus RTU/TCP, Profinet и Ethernet/IP. Контроллер шкафа автоматики удерживает рабочую точку насоса по сигналам давления, расхода и температуры: гидроудар устраняется плавным пуском и остановом по S-образной рампе, кавитация — контролем кавитационного запаса (NPSH), а каскадное включение нескольких насосов через ЧРП снижает пусковые токи двигателей в 4–7 раз и сокращает расход электроэнергии гидроузла на 25–40% за счёт отказа от дросселирования задвижкой.
1. Физика гидрогазодинамических рисков: кавитация, гидроудар и тепловой перегрев
При нерегулируемом пуске или неверном согласовании насосного агрегата с трубопроводной сетью возникают разрушительные гидрогазодинамические процессы. Главная угроза для проточной части — кавитация: она начинается, когда абсолютное давление жидкости в зоне минимального давления (на входе в рабочее колесо) опускается ниже давления насыщенных паров этой жидкости при её текущей температуре, и в потоке начинают схлопываться паровые пузырьки.
Чтобы кавитация не наступила, у насоса должен быть достаточный «запас» давления на входе — эту величину называют кавитационным запасом (NPSH, от англ. Net Positive Suction Head). Условие безопасной работы:
- NPSHa — фактический (располагаемый) запас давления на входе в насос (сколько «сверх минимума» есть у системы), м;
- NPSHr — требуемый запас, который насос обязан получить по паспорту (значение по ГОСТ Р ИСО 9906), м;
- Pвх — абсолютное давление во всасывающем патрубке насоса, Па;
- Pнас — давление насыщенных паров перекачиваемой жидкости при рабочей температуре (давление, при котором жидкость начинает «закипать» без нагрева), Па;
- ρ — плотность жидкости, кг/м³ (для чистой воды при +20 °C ρ ≈ 998,2 кг/м³);
- g — ускорение свободного падения, 9,81 м/с²;
- v — скорость потока во всасывающем патрубке, м/с;
- Δhзап — нормативный запас надёжности сверх расчётного минимума, закладываемый на неточность расчёта и износ трубопровода (не менее 0,5–1,0 м).
При схлопывании кавитационных пузырьков в зоне повышенного давления возникают микроструи и гидравлические микроудары с локальным давлением до 10 000 бар. Это вызывает питтинговый износ чугуна и сухую эрозию лопаток. Для агрессивных и сточных вод насосы «Иртыш» завода «Взлёт» комплектуются рабочими колёсами из износостойкого чугуна или нержавеющей стали, а торцевые уплотнения — парами трения «карбид кремния — карбид кремния» (SiC/SiC) либо «карбид вольфрама» (для насосов от 7,5 кВт и выше), что подтверждено в технической документации завода.
Вторая инженерная проблема — гидравлический удар при прямом пуске (Direct-On-Line) или внезапном останове привода. Скачок давления при этом описывается формулой Н. Е. Жуковского:
- ΔP — скачок давления в трубопроводе в момент удара, Па;
- c — скорость распространения ударной волны в трубе с учётом упругости её стенок (для стальных труб c ≈ 1000–1200 м/с, для труб из ПНД c ≈ 300–400 м/с);
- Δv — мгновенное изменение скорости движения жидкости в напорном трубопроводе, м/с.
При мгновенном останове двигателя с Δv = 2,5 м/с в стальном напорном коллекторе скачок давления ΔP превышает 25 бар (2,5 МПа) — этого достаточно для разрыва фланцевых соединений, разрушения запорной арматуры и повреждения корпуса насоса. Интеграция привода в АСУ ТП позволяет программировать разгон и торможение по S-образной рампе (S-curve ramp), снижая dv/dt до безопасных значений.
2. Архитектура подключения: датчики, контроллеры и шкафы управления «Иртыш»
Типовая схема автоматизации включает три уровня: полевой (датчики и исполнительные механизмы), контроллерный (PLC) и верхний диспетчерский (SCADA/HMI). Полевой уровень оснащается аналоговыми датчиками давления с унифицированным токовым сигналом 4–20 мА (с поддержкой HART-протокола) и ультразвуковыми либо электромагнитными расходомерами.
Ядром нижнего уровня служат шкафы управления насосами «Иртыш» производства завода «Взлёт», выпускаемые в нескольких сериях. В зависимости от задачи заказчик выбирает исполнение ШУ1, ШУ2, ШУП, ШУ4 или ШУ6 (см. Таблицу 1), а также вариант пуска — прямой, с устройством плавного пуска (УПП) или с частотным преобразователем (ЧП) с векторным управлением. Логика совместной работы нескольких насосов в каскаде реализована на контроллерах собственной разработки завода: «ДНК-3» — для двухнасосных станций и «ДНК-4» — для трёх- и четырёхнасосных, обеспечивающих ротацию агрегатов и выравнивание наработки моточасов; для нестандартных алгоритмов применяется программируемый контроллер.
Входные сигналы:
- Аналоговые (давление на входе/выходе, расход, уровень в приёмном резервуаре КНС,кондуктометрический датчик влажности масляной камеры насосов «Иртыш»;цепь из трёх последовательно соединённых PTC термисторов в обмотках статора — в стандартной комплектации;датчики температуры подшипниковых узлов и вибрации — по дополнительному заказу)
- Дискретные (поплавковые датчики уровня, датчик наличия воды в статоре, реле сухого хода).
Выходные воздействия: сигналы управления контакторами, релейные выходы аварийной сигнализации, силовой ШИМ-сигнал ЧРП на статор электродвигателя;
Цифровые интерфейсы: RS-485 (Modbus RTU), RJ-45 (Modbus TCP, Ethernet/IP, Profinet) — для интеграции в верхнеуровневую АСУ ТП или связи с дизель-насосными агрегатами ДНА.
Таблица 1. Сравнительные технические параметры шкафов управления «Иртыш»
| Серия ШУ | Тип пуска / управления | Защитные функции | Сфера применения в АСУ ТП |
|---|---|---|---|
| ШУ1 (по уровню) | Прямой пуск (DOL); по заказу — УПП или ЧП; управление по сигналам поплавковых датчиков и уровнемера | Максимальная токовая защита, от обрыва фаз, от сухого хода | КНС, дренажные приямки, приёмные резервуары |
| ШУ2 (по давлению) | УПП или ЧП с ПИД-регулятором давления; поддержка каскада насосов | Ограничение пускового тока до 2,5–3,5 I_ном, контроль кавитации, гидроудара, сухого хода | Станции повышения давления, водозаборные узлы, ГВС/ХВС |

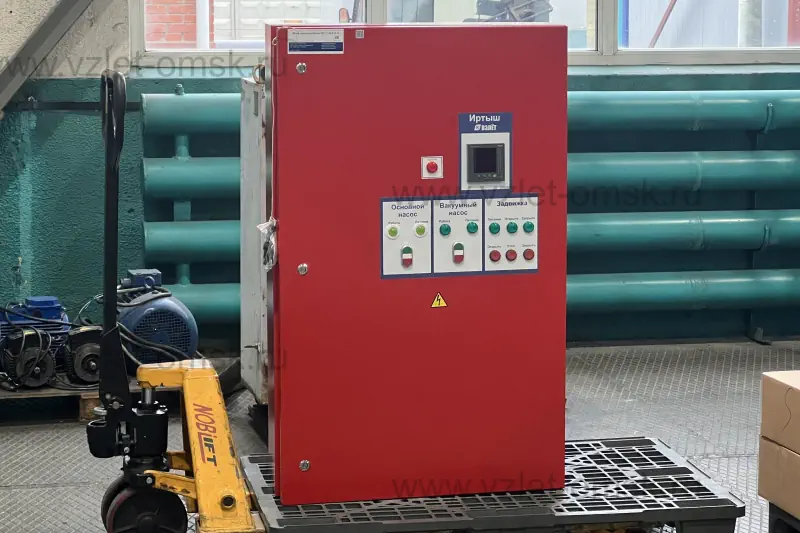

| ШУП (пожарные насосы) | Прямой пуск с автоматическим вводом резерва (АВР) | Контроль состояния насоса и линии, приоритетный автозапуск | Основные и резервные насосы пожаротушения |
| ШУ4 (задвижка) | Управление электроприводом запорной арматуры | Контроль концевых положений, защита электропривода от перегрузки | Автоматизация запорной арматуры на трубопроводных сетях |
| ШУ6 (ВРУ) | Вводно-распределительное устройство | АВР ввода, защита отходящих линий | Электроснабжение и распределение на КНС/ВНС |
3. Энергетическая и эксплуатационная выгода: законы подобия и ПИД-регулирование
Экономический эффект от интеграции ЧРП в АСУ ТП описывается законами подобия (пропорциональности) лопастных машин:
- Q — подача (расход) насоса, м³/ч;
- H — развиваемый напор, м;
- P — потребляемая мощность электродвигателя, кВт;
- n — частота вращения ротора, об/мин; индексы 1 и 2 — состояния «до» и «после» изменения частоты.
Снижение частоты вращения ротора насоса с 50 Гц до 40 Гц (на 20%) снижает подачу Q на 20%, напор H — на 36%, а потребляемую из сети мощность P — на 48,8% (P₂ = P₁ · (0,8)³ ≈ 0,512 P₁). На объекте водоснабжения при переходе от дросселирования задвижкой к частотному регулированию на базе шкафа ШУ2 годовая экономия электроэнергии достигает 35–40%, а срок окупаемости автоматизации составляет 8–14 месяцев.
Управляющее воздействие рассчитывает встроенный в контроллер шкафа ПИД-регулятор (пропорционально-интегрально-дифференциальный):
- u(t) — управляющий сигнал на привод насоса в момент времени t;
- e(t) = Pзад − Pфакт — рассогласование между заданным и фактическим давлением в сети;
- Kp, Ki, Kd — коэффициенты пропорциональной, интегральной и дифференциальной составляющих регулятора.
Интегральная составляющая устраняет статическую ошибку в часы ночного минимума водопотребления, а дифференциальная — моментально отрабатывает резкие водоразборы, предотвращая провалы давления.
4. Практический опыт интеграции оборудования завода «Взлёт» в АСУ ТП
Рассмотрим варианты реализации комплексных решений на базе оборудования ОДО «Предприятие «Взлёт» в ключевых отраслях промышленности и ЖКХ.
Таблица 2. Матрица интеграции оборудования «Взлёт» в структуры АСУ ТП
| Тип объекта / задача | Оборудование завода «Взлёт» | Реализуемые функции АСУ ТП | Эффект для заказчика |
|---|---|---|---|

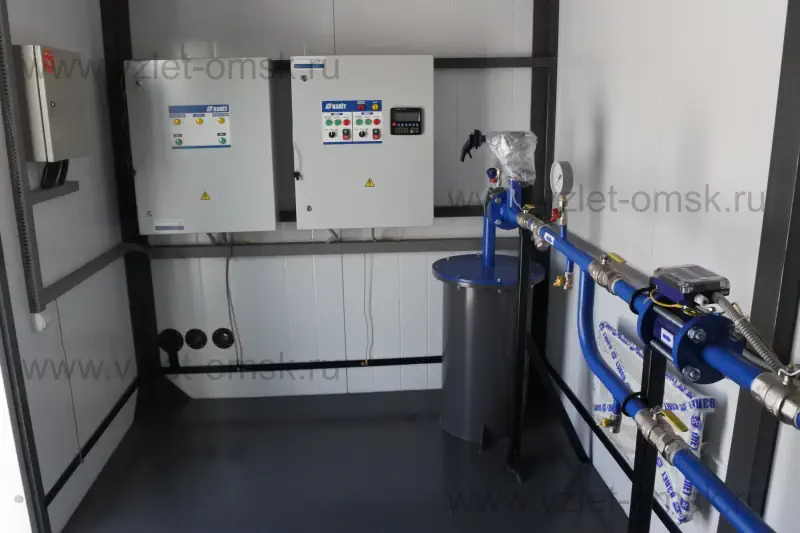

| Автоматизация КНС и перекачка бытовых/промышленных стоков | Погружные фекальные насосы «Иртыш» (серии ПФ, ПФС) + КНС из стеклопластика + шкаф управления ШУ1 | Антизаклинивание (периодический реверс), удаление осадка, мониторинг затопления сухой камеры по датчикам протечки | Увеличение межсервисного интервала, исключение затопления машинного зала, работа без постоянного персонала |
| Станции повышения давления (ВНС, II–III подъём) | Многонасосные установки «Иртыш-Комфорт-НВС» (до 6 насосов) + шкаф управления ШУ2 с ЧП | Каскадное включение/отключение агрегатов, выравнивание наработки, поддержание давления Pзад ± 0,1 бар | Экономия электроэнергии до 38%, снижение аварийности сетей за счёт отсутствия скачков давления |
| Аварийный водоотвод и мобильные водозаборные комплексы | Дизель-насосные агрегаты ДНА «Иртыш» на раме/прицепе + контроллер ДГУ | Автозапуск ДНА при пропадании основного электроснабжения, передача телеметрии по GSM/GPRS (Modbus RTU over TCP) | Защита критической инфраструктуры от затопления при обесточивании объекта |
Часто задаваемые вопросы (FAQ)
Вопрос 1: Какое минимальное значение кавитационного запаса (NPSH) нужно обеспечивать для погружных насосов «Иртыш»?
Ответ: Фактический запас NPSHa должен превышать требуемый запас NPSHr (указан в паспорте насоса) минимум на 0,5–1,0 м. При перекачке горячих жидкостей (t > +60 °C) нужен точный расчёт давления насыщенных паров, чтобы жидкость не закипела во всасывающем патрубке.
Вопрос 2: По каким промышленным протоколам шкафы управления «Иртыш» передают данные в верхнеуровневые SCADA-системы?
Ответ: В базовом исполнении шкафы управления «Иртыш» оснащаются интерфейсом RS-485 (протокол Modbus RTU). При установке коммуникационных модулей поддерживается передача данных по Modbus TCP, Profinet, Profibus DP, Ethernet/IP, а также беспроводная телеметрия по каналам GSM/GPRS/3G/4G.
Вопрос 3: Как АСУ ТП защищает погружной насос от пробоя изоляции при попадании воды в масляную камеру?
Ответ: В масляную камеру насосов «Иртыш» встроен кондуктометрический датчик влажности. При повреждении нижнего торцевого уплотнения и попадании влаги в масло сопротивление датчика падает. Контроллер шкафа управления фиксирует сигнал, выводит предупреждение в SCADA и корректно останавливает насос до затопления электродвигателя.
Вопрос 4: Можно ли интегрировать дизель-насосный агрегат ДНА «Иртыш» в общую АСУ ТП объекта как резервный насос?
Ответ: Да, микропроцессорная система управления ДНА поддерживает интеграцию по протоколу Modbus. При аварии основного электропривода или пропадании напряжения в сети АСУ ТП выдаёт сухой контакт на запуск ДНА, и агрегат выходит на рабочий режим не более чем за 15 секунд.
