Что такое гидроудар. Защита насосного оборудования

На практике он проявляется как глухой хлопок или стук в трубе после закрытия крана. За этим секундным звуком скрывается колоссальная энергия, способная разорвать металл, пластик или вывести из строя дорогой насос.

Жидкость движется по трубе под собственным давлением. Когда ее путь неожиданно перекрывают, поток по инерции наносит удар по элементам системы. В инженерных расчетах это явление называют скачком гидравлического давления. Именно резкость этого изменения, а не исходный уровень давления, делает гидроудар опасным для оборудования.

Физика процесса

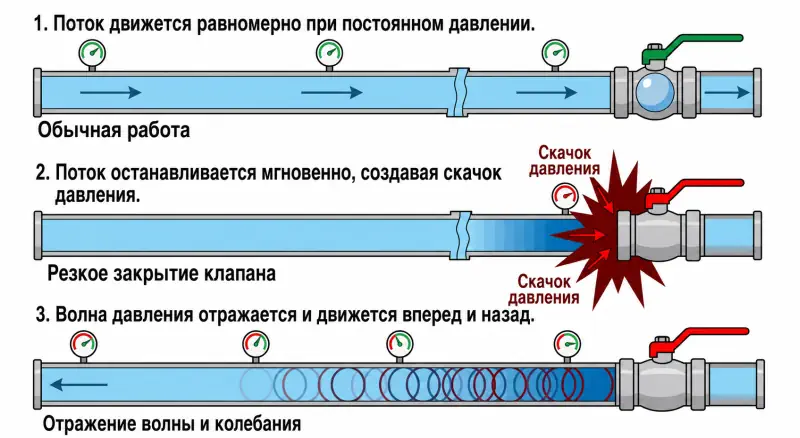

Вода в трубопроводе — это движущаяся масса, обладающая инерцией. Пока поток течет свободно, давление в системе стабильно. Если резко перекрыть кран, остановить насос или закрыть обратный клапан, вода продолжит движение по инерции еще долю секунды.

Кинетическая энергия потока мгновенно превращается в избыточное давление. Ударная волна распространяется по трубе со скоростью звука в воде — от 1000 до 1400 метров в секунду.

Волна давления доходит до ближайшего препятствия (тройника, поворота, задвижки), отражается обратно и снова бьет по системе. Цикл повторяется несколько раз с затухающей амплитудой, пока энергия полностью не рассеется. По этой причине после первого мощного хлопка в трубах часто слышна серия более тихих глухих ударов.

Сила гидроудара зависит от двух главных факторов: скорости остановки потока и диаметра трубы. Чем быстрее закрывается клапан и чем шире трубопровод, тем мощнее импульс. В экстремальных случаях давление превышает рабочую норму системы в несколько раз. Таких перегрузок не выдерживают даже новые прочные трубы.

Инженеры рассчитывают силу удара по формуле Жуковского:

Где Δp — скачок давления, ρ — плотность жидкости, v₀ и v₁ — скорость потока до и после торможения, а c — скорость распространения ударной волны.

Формула доказывает: чем быстрее двигалась вода и чем резче она остановилась, тем разрушительнее последствия.

Поэтому главный принцип защиты системы — плавное замедление потока, а не борьба с последствиями уже случившегося скачка.

Пять главных причин гидроудара на насосных станциях

• Резкое перекрытие запорной арматуры. Самый частый случай в быту — быстрое закрытие шарового крана, которое мгновенно останавливает поток.
• Внезапная остановка насоса. При сбое электросети или аварийном отключении двигатель останавливается моментально. Инерционный столб воды в трубе создает критический скачок давления на выходе из насоса.
• Захлопывание обратного клапана. Клапан предотвращает возвратный ток жидкости. Если его пружина закрывает затвор слишком резко, сам процесс посадки диска на седло провоцирует локальный гидроудар. Из-за этого чаще всего страдают узлы обвязки.
• Воздушные пробки. Воздух сжимается намного сильнее воды, нарушая равномерность движения потока. Когда водно-воздушная смесь проходит через заужения или клапаны, возникает резкий перепад давлений.
• Скачки напряжения и резкий пуск. На промышленных объектах опасна обратная ситуация — запуск мощного насоса без плавного набора оборотов. Поток воды получает мгновенный мощный импульс, что вызывает гидроудар в момент старта.

Чем опасен гидроудар

Одиночный гидроудар редко разрушает систему сразу. Опасность кроется в накопительном эффекте — металл и пластик страдают от усталости материала.

Регулярные скачки давления приводят к скрытым дефектам:

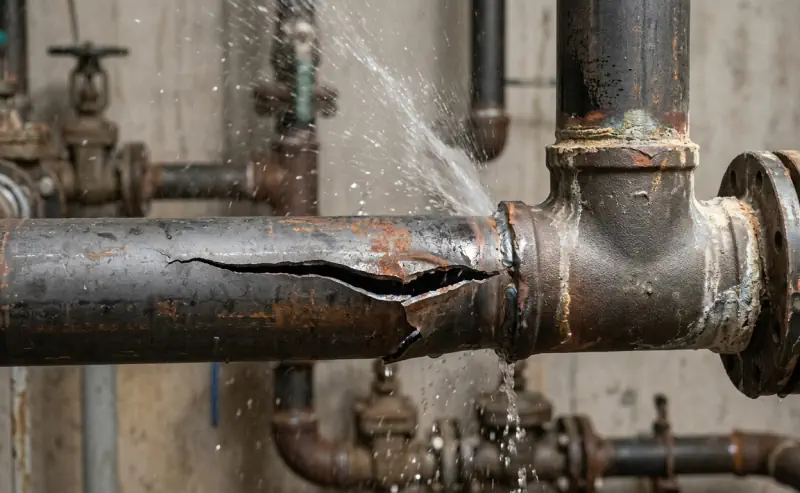

• Разрыв труб и фитингов — трещины появляются на стыках, резьбах и поворотах, где нагрузка распределяется неравномерно.
• Разрушение уплотнений насоса — избыточное давление выдавливает сальники и торцевые уплотнения, провоцируя протечки.
• Поломка КИПиА — мембраны реле давления и стрелочные механизмы манометров деформируются от мгновенных импульсов.
• Микротрещины — незаметные глазу повреждения стенок со временем перерастают в свищи и масштабные аварии.
• Износ подшипников — вибрация от удара передается на вал и подшипниковые узлы насоса, сокращая их ресурс в 2–3 раза.

На промышленных объектах цена аварии возрастает многократно. Прорыв магистрали останавливает производственные линии. Убытки от простоя, сорванных графиков и испорченного сырья всегда несопоставимо выше, чем стоимость защитной арматуры.

Как распознать проблему

• Отчетливый металлический стук, хлопок или серия щелчков в трубопроводе сразу после отключения насоса или закрытия задвижки.
• Визуально заметная вибрация и дрожание труб на длинных прямых участках.
• Хаотичные, резкие броски стрелки манометра в момент коммутации оборудования.
• Появление капель влаги на стыках и соединениях, которые раньше оставались сухими.

Если вы регулярно слышите стуки при работе водопровода, систему нужно модернизировать немедленно. Не ждите, пока трубу прорвет в самый неподходямент.

Эффективные способы защиты

1. Гидроаккумулятор (мембранный бак)

   Воздушная подушка внутри бака сжимается и принимает на себя избыток энергии, сглаживая пиковое давление. Мембранный бак — это обязательный элемент безопасности любой насосной станции, а не просто резервуар для воды.

2. Частотные преобразователи и блоки плавного пуска

   Специальная электроника плавно разгоняет и останавливает электродвигатель насоса за несколько секунд. Это полностью устраняет первопричину гидроудара — резкое изменение скорости движения жидкости.

3. Обратные клапаны с демпфером

   Конструкция таких клапанов обеспечивает плавное, подпружиненное закрытие затвора с небольшой задержкой. Модификация проста, но она эффективно защищает узлы на станциях с высоким расходом воды.

4. Специализированные гасители гидроударов

   Компактные компенсаторы мембранного или поршневого типа устанавливают в зонах максимального риска: непосредственно у напорного патрубка насоса, перед массивными задвижками и на резких поворотах магистрали.

5. Электроприводы с регулировкой скорости

   На промышленных объектах ручные задвижки заменяют на электроприводы с настроенным временем хода. Запорный элемент перекрывает магистраль медленно, исключая резкое торможение потока.

6. Виброгасящий монтаж

   Трубопроводы закрепляют на стенах и опорах через специальные хомуты с резиновыми прокладками. Энергия деформации должна гаситься и рассеиваться по всей длине трубы, а не концентрироваться на жестких точках крепежа.

Что делать при гидроударе

После сильного гидравлического щелчка обязательно осмотрите всю доступную инфраструктуру:

• Проверьте стыки, фитинги и повороты труб — там не должно быть капель и подтеков.
• Оцените работу манометра: если стрелка не возвращается на ноль или залипла — механизм поврежден.
• Протестируйте реле давления. Его измерительная мембрана могла деформироваться, что собьет заводские настройки порогов включения.
• Измерьте давление воздуха в сухой части гидроаккумулятора через ниппель — удар мог повредить внутреннюю мембрану.

Если обнаружили малейший дефект или сбой в показаниях приборов — замените узел. Поврежденный элемент разрушится при следующем, даже незначительном скачке.

Профилактика на промышленных объектах

На заводах и фабриках риски выше из-за больших диаметров (от 100 мм и выше) и высоких скоростей подачи. Чем массивнее движущийся столб воды, тем выше его кинетическая энергия. Ситуацию усложняет геометрия промышленных сетей: они длинные, имеют много поворотов, переходов диаметров и коллекторов. Поэтому защиту от гидродинамических аварий закладывают в проект изначально:

Важную роль играет человеческий фактор. Самая дорогая автоматика бессильна, если оператор вручную мгновенно перекроет дисковый затвор. Профилактика на предприятии всегда включает обучение персонала: каждый сотрудник должен четко понимать регламент управления запорной арматурой и запуска насосных агрегатов.
