Дренажный насос предназначен для перекачки загрязненной воды. Наиболее известное его применение — установка в колодцах канализационных систем, цоколях зданий и в других местах, где могут скапливаться стоки. При верно настроенной системе автоматики агрегат самостоятельно включается, выкачивает воду, а затем выключается.
Как правильно установить дренажный насос с поплавковым выключателем в колодец — расскажем в этой статье.
Оборудование и автоматика
Для автоматической системы используют следующие компоненты и агрегаты:
- Дренажный насос. Надежный агрегат с забором воды, организованным в нижней части. Чтобы предотвратить попадание в камеру крупных камней, на всасе устанавливают защитную сетку с частой ячеей.

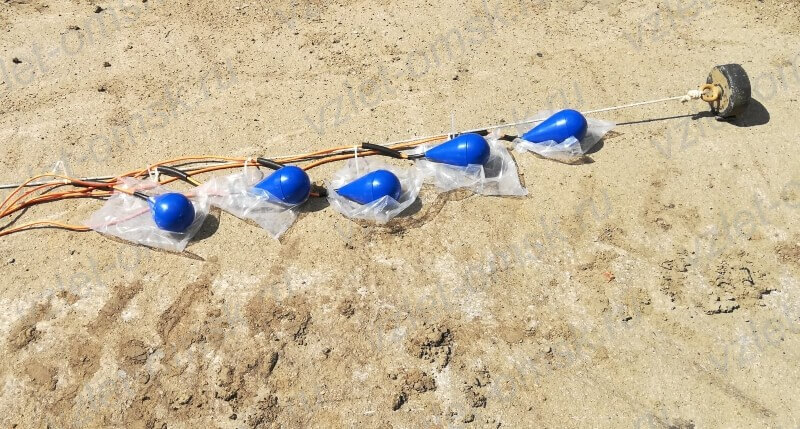

- Поплавковый выключатель. Конструктивно представляет собой герметичный корпус с цилиндрической камерой внутри. В ней свободно перемещается груз, в крайних положениях замыкающий/размыкающий контакты.
- Защищенный источник питания. Бытовые модели подключаются к 220 В переменного тока. Мощные промышленные агрегаты рассчитаны на трехфазное питание.
- Шланг. Обычно используют достаточно жесткое армированное изделие, чтобы избежать перегибов и пережатия при эксплуатации. При стационарной установке применяются системы из пластиковых/стальных труб. Как подключить шланг к дренажному насосу, указано в инструкции к агрегату.
- Кабель. Учитывая сферу использования этого насосного оборудования, используют защищенный кабель, устойчивый к влажности и перепадам температуры. Количество жил зависит от фазности питания агрегата, а их толщина — от мощности.
При выборе агрегата, кроме традиционных эксплуатационных характеристик: напор и подача, учитывают применимость по среде. Дренажным называется насос, способный перекачивать слабо загрязненную воду с твердыми частицами не более 5 мм в поперечнике. Такая модель подходит для откачки грунтовых вод, накапливающихся в колодце.
Но существуют загрязнения, для которых нужно выбирать специализированные агрегаты. Например, при перекачивании стоков в коммунальной сфере применяют фекальные насосы. А при перекачке воды с большим содержанием песка и камней — песковые и шламовые.
Типы насосов для откачки воды
По способу установки дренажный насос может быть:

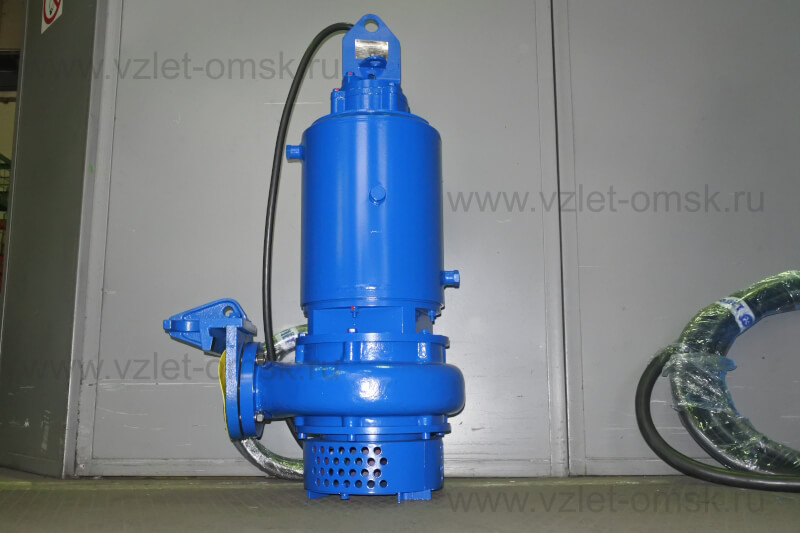

- Погружным. Корпус такого агрегата герметичен. Окружающая его вода поступает в его камеру самотеком. Она же используется и для охлаждения агрегата. Поэтому холостой ход запрещен.

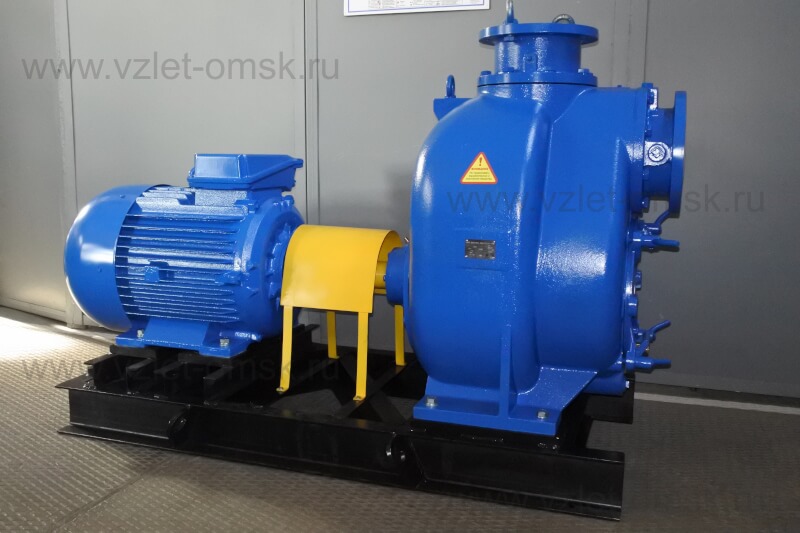

- Самовсасывающим. Устанавливается на поверхности земли. Способен самостоятельно поднимать воду с определенной глубины. Для начала перекачки воды нужно подсоединить шланг к дренажному насосу. Один его конец спущен на дно колодца, второй закреплен на поверхности земли.
Несмотря на заявленную способность самовсасывания, большинство агрегатов неспособны сами наполнить камеру насоса при пуске после отключения от системы. Требуется предварительная заливка. Поэтому подключить дренажный насос поверхностной установки следует с обратным клапаном на всасе. Он не позволит воде вернуться в колодец и осушить камеру. Что облегчает последующий пуск.
Пошаговая инструкция по установке дренажного насоса
Подготовка колодца
Для установки агрегата подготавливают колодец / шахту, располагая ее в самой низкой точке пола — при монтаже в цоколе здания. Четких указаний по выбору диаметра и глубины этого сооружения не существует. Определяются эти параметры исходя из назначения колодца: смотровой, поглощающий, накопительный, размеров корпуса используемого дренажного насоса. Глубина шахты —1-8 м, диаметр — от 1 м.
Установка насоса

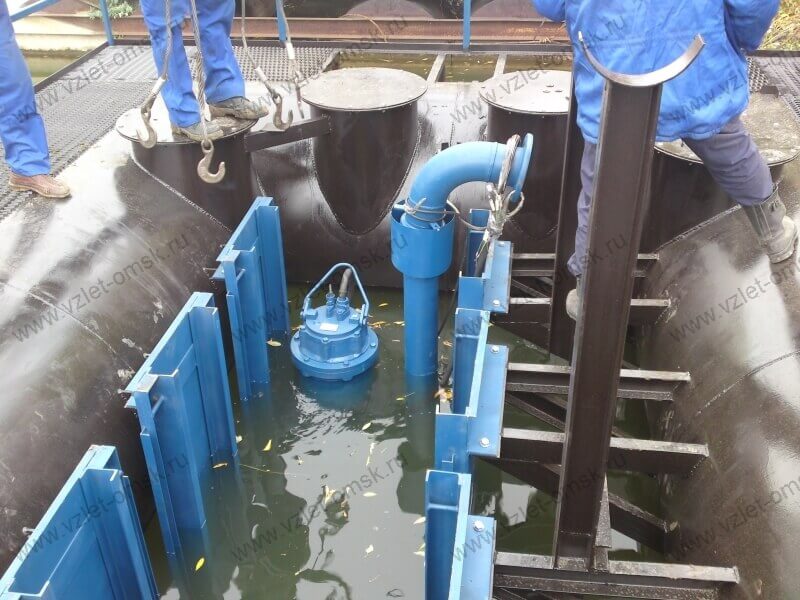

Дренажный насос с подключенным кабелем и шлангом опускается на дно колодца — для погружного исполнения. В промышленных моделях для этого используют специальные подъемники, подходящие по грузоподъемности. Существует два основных способа установки погружного насоса в дренажный колодец:
- На лапах. Используется для промышленных агрегатов. Масса таких моделей достигает 165 кг. Агрегат сохраняет свое положение во время работы за счет собственного веса. Установка дренажного насоса в колодец в этом случае делается с помощью подъемника или тали.
- На подвесе. Используется для легких моделей. Кроме фиксации агрегата в заданном положении во время эксплуатации, подвес используется при обслуживании насоса. Поднимать тяжелый агрегат за шланг и кабель запрещено.
При стационарной установке агрегата, например, в составе канализационной станции, предварительно монтируется система труб. В этом случае продумывается разъемное присоединение выходного патрубка насоса с трубопроводом. Это необходимо для обслуживания агрегата и его подъема из колодца без демонтажа трубопровода.
Установка поплавкового выключателя
Место установки поплавка и длина его подвеса выбираются из следующих соображений:
- Когда уровень сточных вод в колодце низкий, поплавок должен свободно свисать на подвесе. В этот момент насос отключается, чтобы избежать работы с сухой камерой. Удачное место для закрепления поплавка — верхняя часть колодца. Этот вариант подвеса позволяет минимизировать риск блокировки его мусором, способным намотаться и зацепиться за кабель.
- Когда уровень поступающих в колодец сточных вод преодолевает критический уровень, поплавок всплывает. Насос начинает работать, выкачивая стоки. Производитель указывает гарантированный угол срабатывания датчика. Что позволяет установить длину подвеса расчетным путем до начала монтажных работ.
Стандартный поплавок имеет две пары контактов. Работают они инвертно. При всплытии один контакт замыкается, второй — размыкается. При свободном свисании поплавка — обратная ситуация. Это позволяет инженерам подобрать нужный вариант соединения для решения задачи автоматического включения и выключения агрегата.
Подключение дренажного насоса в системе с поплавковым выключателем
Требует разъяснения вопрос, как включить дренажный насос в системе с поплавковым выключателем. Из соображений безопасности промышленные агрегаты должны подключаться к защищенному источнику питания. По этой причине напрямую подавать фазу через контакты поплавка нельзя. Хотя такой метод нередко применяют при установке бытовых насосов.
В промышленной системе поплавок подключается к коммутационным контактам реле, расположенноого в электрическом щите. Кабель для подсоединения дренажного насоса к электросети в этом случае не имеет разрывов. Он присоединяется напрямую к силовым контактам этого реле и клеммам распределительного устройства.
Испытания
После сборки системы проводятся испытания. Для этого колодец наполняют минимально требуемым для работы погружного насоса объемом воды. Симулировать всплытие поплавкового выключателя можно его принудительным переводом в вертикальное положение. Если монтаж дренажного насоса выполнен верно, на агрегат будет подано питание, начинается откачка воды. Затем поплавок переводят в состояние свободного подвеса. Насос должен отключиться. Система готова к работе.
Перед тем, как подключить самовсасывающий насос в колодце, дополнительно нужно залить его камеру. В остальном схема испытаний проводится по аналогичному алгоритму.
Ошибки при установке
- Неверный выбор агрегата по напору/подаче. Если выбран насос с меньшей, чем нужно, производительностью, колодец может переполниться. При выборе агрегата с большим запасом по подаче из-за недостаточной нагрузки не обеспечивается эффективное охлаждение, увеличивается расход электроэнергии, снижается эффективность.
- Не предусмотрено улавливание крупного мусора. Перед тем, как установить дренажный насос в колодец канализационной станции, следует убедиться, что в накопителе не может оказаться крупного мусора, тряпок, веток, способных вывести агрегат из строя. Для этого на входе устанавливают и регулярно очищают специальные уловители — сетки, ставят измельчители.
- Поплавок закрепляется на корпусе насоса или на стенке колодца. В этом положении он может оказаться близко к элементам конструкции агрегата и канализационной станции. Что опасно блокировкой поплавкового выключателя и нарушением автоматического управления работой насоса.
- Подключение дренажного насоса напрямую к электросети. Такой вариант подключения не безопасный. Правильно использовать для подачи питания щит управления. Это распределительное устройство, в корпусе которого установлены и реле для подключения поплавочных датчиков. В случае возникновения короткого замыкания в кабеле или в самом подключенном агрегате автомат отключит питание без создания угрозы электросети предприятия.
- Выполнение монтажа без обратного клапана. Если подсоединить дренажный насос самовсасывающего типа напрямую к шлангу или трубе, повторный запуск после простоя будет невозможен. Воды в камере будет недостаточно для начала перекачки.
- Подвешивание погружных моделей на цепи. Вибрации при работе агрегата будут передаваться на элементы конструкции колодца. Создается дополнительный шум. Чтобы исправить негативную ситуацию, разработаны специальные меры — такие, как установить дренажный насос на подвесе из синтетического волокна.
Неисправности дренажных насосов
Промышленные агрегаты проектируются со значительным запасом по надежности, что позволяет обеспечить их бесперебойную работу при повышенных нагрузках. Но, как и другое оборудование, дренажный насос может выйти из строя. Ниже разберем несколько распространенных видов неисправностей и укажем основные пути их устранения:
- Засор контура. Проявляется в снижении напора, затрудненной работе мотора. В сложных случаях ток воды перекрывается полностью. Для устранения неисправности осматривают защитную сетку, фильтр — при наличии. При отсутствии видимых признаков засора самого агрегата проверяют подключенный шланг. Он может иметь собственный фильтр, подлежащий очистке/замене. Со временем на стенках накапливаются отложения, способные снизить пропускную способность и напор. В этом случае шланг подлежит замене.
- Отказ электрики. Одна из распространенных неисправностей — повреждение обмотки мотора. При диагностике она устанавливается по характерному запаху оплавленной изоляции. Насос поднимается из колодца, промывается и отправляется на обслуживание. Из-за некачественного электропитания могут выходить из строя конденсаторы, элементы электронной системы электронасоса — при их наличии.
- Повреждение камеры. Также является следствием сложных условий эксплуатации. В частности, может быть повреждена крыльчатка. Отколовшаяся часть способна заклинить работу мотора. Неисправность диагностируется при частичной разборке агрегата и осмотре крыльчатки. Заклинить работу может и попавший внутрь камеры крупный камень, кусок тряпки, бумаги.
- Перегрев. Может возникнуть из-за отказа автоматики управления агрегатом. В частности, если поплавок блокируется крупным мусором, запутывается в нитях, тряпках, попавших в колодец. Также перегрев при работе возникает из-за неправильного выбора длины подвеса поплавкового выключателя. Мотор включается слишком часто, что увеличивает его износ.
Чтобы снизить риск отказов в работе, инженерные службы предприятий разрабатывают и утверждают регламент регулярной проверки колодцев и самих агрегатов. В нем прописана, например, частота проверки и очистки сетки-уловителя, задерживающей крупный мусор. Регламент обслуживания включает предписанные производителем сервисные операции. Их частота зависит от интенсивности эксплуатации оборудования. Чем больше нагрузка, тем меньше интервал проведения обслуживания. При ремонте необходимо использовать рекомендованные производителем ЗИП.
Многие виды неисправностей не появляются одномоментно. Их развитие можно определить по изменившемуся звуку при работе мотора, появлению рывков, снижению напора, увеличению количества включений агрегата при том же поступающем объеме воды. Ранняя диагностика позволяет уменьшить затраты на ремонт, снизить риск сбоя в работе дренажной системы и обеспечить стабильную работу насосного оборудования.
Автор:
инженер отдела продаж
Алексей Бочкарев
