Какие бывают насосные станции

Классификация блочно-модульных насосных станций

В промышленной и муниципальной инфраструктуре блочно-модульные насосные станции давно перешли в разряд отраслевого стандарта. Их выбирают за мобильность, скорость монтажа и бесшовную интеграцию в действующие сети. Для проектировщиков и главных технологов понимание классификации такого оборудования — вопрос не просто теории. От того, как именно станция будет размещена в пространстве, напрямую зависят гидравлическая эффективность, кавитационный запас (NPSH), совокупная стоимость владения (TCO) и, в конечном итоге, срок службы модульной станции.

Разберем основные типы пространственного размещения. Это поможет подобрать конфигурацию под любые задачи: от банальной перекачки технической жидкости до проектов, где требуется сложная блочно-модульная станция очистки.

1. По типу размещения

Точка установки оборудования всегда диктуется ландшафтом, гидрогеологией участка, климатическим районом (согласно ГОСТ 15150) и требованиями к всасыванию. Ошибка в выборе места на этапе эскиза почти всегда оборачивается либо внезапными земляными работами, либо хронической кавитацией и вибрацией.

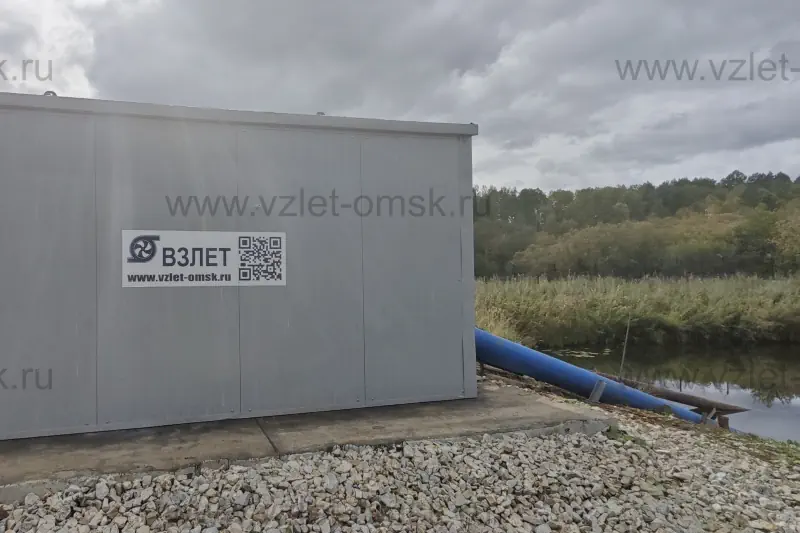

1.1. Наземные (береговые) насосные станции

Береговая насосная станция монтируется прямо на берегу у реки, озера или водохранилища. Ее главная функция — это первичный забор воды для дальнейшей очистки или технологических циклов. Оборудование работает в агрессивной среде: сезонный ледоход, колебания уровня воды, волновая нагрузка. Из-за этого модуль требует мощного крепления к основанию и обязательной установки сороудерживающих решеток с механической очисткой.

Водозаборная насосная станция — это стартовая точка всей системы водоснабжения поселка или завода. Блочно-модульный формат позволяет быстро развернуть полноценный узел водозабора: с фильтрацией грубых включений, первичным дозированием реагентов и подачей в сеть первого подъема. Когда оборудование собирается на заводе, риск «стыковочных» ошибок, неизбежных при поэлементном монтаже в поле, сводится к нулю.

Установка на железобетонной плите

Чтобы наземный корпус не «повело», его ставят на фундаментную плиту. Это убирает перекосы и неравномерную осадку, сохраняя соосность муфт и защищая прецизионную начинку. Железобетонное основание (как правило, класса В20–В30 с расчетным армированием) гасит вибрации и напрямую продлевает срок службы блочно-модульной станции водоподготовки. По периметру такой плиты всегда делают отмостку и дренаж, чтобы отводить талые и ливневые стоки.

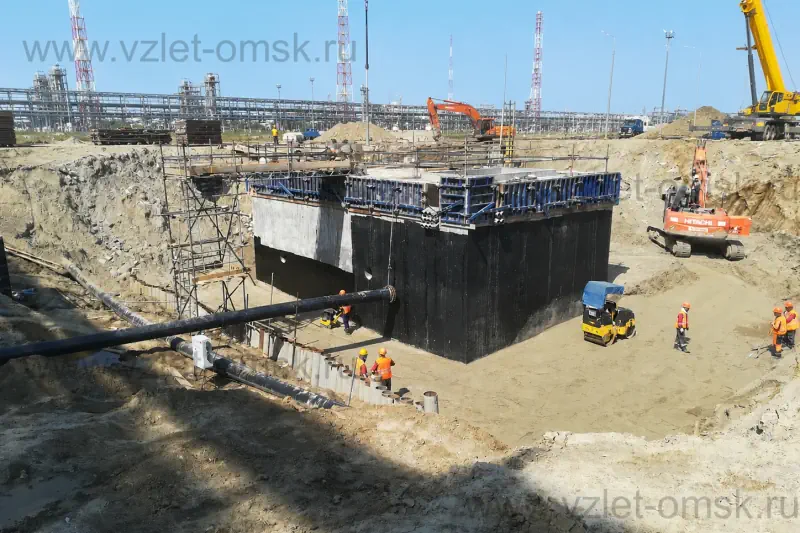

1.2. Подземные насосные станции

Заглубленная насосная станция: определение

Заглубленная насосная станция — это инженерное сооружение, корпус которого полностью погружен ниже уровня планировочной отметки грунта. Это решение необходимо там, где требуется создание высокого подпора, самотечного подвода стоков или рельеф площадки просто не позволяет поставить наземную емкость.

Конструктивные особенности

Заглубленные станции проектируются с учетом статического давления грунта. Корпус здесь работает на сжатие от статического и динамического давления грунта, плюс всегда есть риск всплытия при высоком уровне грунтовых вод (УГВ). Поэтому оболочку варят из высокопрочной стали (например, 09Г2С толщиной 6–12 мм) с системой наружных и внутренних ребер жесткости, либо используют армированные полимерные композиты.

Насосная станция заглубленного типа часто становится безальтернативным вариантом для хозяйственно-питьевого водоснабжения и систем безопасности. В частности, заглубленная станция пожаротушения гарантирует нормативный уровень всасывания даже при нулевом давлении в городской сети, обеспечивая старт системы в течение 15 секунд, как того требует нормативный СП 484.1311500.2020.

Гидроизоляция и защита от грунтовых вод

Любая заглубленная станция требует безупречной внешней гидроизоляции и защиты от блуждающих токов. Заводские блочно-модульные насосные станции проходят многоступенчатую антикоррозионную подготовку: на корпус наносят эпоксидные или полиуретановые покрытия класса С4–С5 по ISO 12944. Дополнительно монтируют кольцевой дренаж и герметичные кабельные вводы. Такой набор мер сохраняет герметичность и прочность модуля даже в агрессивных грунтах при экстремально высоком УГВ.

1.3. Полуподземные станции

Это компромиссная конфигурация. Нижняя часть модуля (мокрый колодец или приемная камера) уходит под землю, а сухой отсек с насосами, запорной арматурой и шкафами управления возвышается над поверхностью примерно на 1,2–1,5 метра. Такой формат закрывает сразу две задачи: обеспечивает гравитационный подвод среды и оставляет оборудование в зоне прямого доступа. Подобные модульные насосные станции востребованы на промышленных площадках и в плотной городской застройке. Инженерам не нужно каждый раз спускаться в колодец, вызывать грузоподъемную технику или откапывать котлован, чтобы обслужить частотные преобразователи, заменить торцевые уплотнения или перенастроить узлы автоматики.

2. По конструкции исполнения

Помимо географического расположения, конструктивное исполнение определяет скорость пусконаладки, удобство обслуживания и итоговую стоимость владения (TCO). Для проектировщика это не менее важный параметр, чем гидравлический расчет: от него напрямую зависят климатическое исполнение (У1, ХЛ1 по ГОСТ 15150), степень защиты оболочки (IP) и потенциал будущей модернизации.

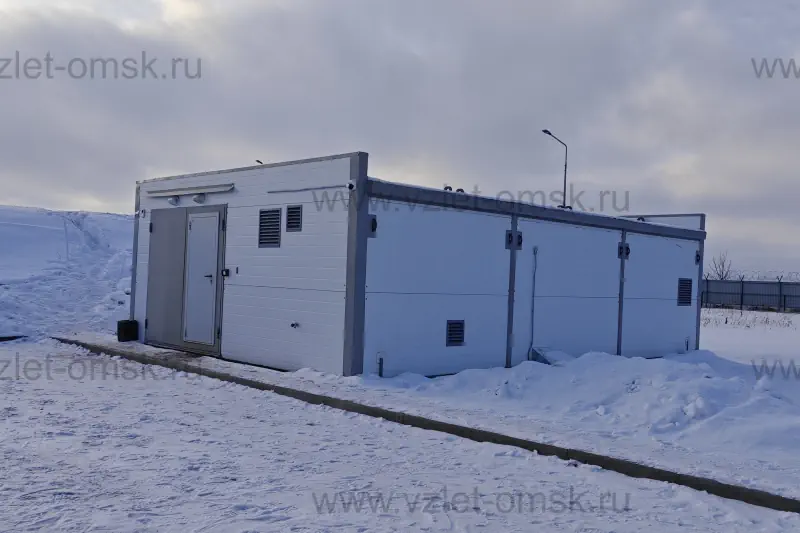

2.1. В павильоне

Это классический вариант, где блочно-модульные станции водоподготовки выполняются в виде блок-бокса из сэндвич-панелей с базальтовым утеплителем толщиной 80–150 мм. Внутри поддерживается стабильный микроклимат (+5…+25 °С) за счет систем отопления и вентиляции. Это позволяет эксплуатировать оборудование при температурах до –60 °С (в исполнении ХЛ1) без риска обмерзания арматуры или отказа электроники.

К техническим особенностям исполнения относятся:

• Несущий каркас из швеллера или профильной трубы с антикоррозионным покрытием, рассчитанный на транспортные нагрузки при погрузке и монтаже краном.
• Стеновые сэндвич-панели с замковым соединением, обеспечивающие тепло- и шумоизоляцию, а также защиту от атмосферных воздействий.
• Внутренняя компоновка, при которой насосные агрегаты, запорная арматура и шкафы управления размещаются с соблюдением норм: ширина проходов для обслуживания составляет не менее 0,8 м.
• Инженерные системы, включающие приточно-вытяжную вентиляцию с подпором воздуха, электрическое или водяное отопление, аварийное освещение и (по запросу) систему пожаротушения.

Именно в таком исполнении часто собираются блочные станции очистки, включающие узлы фильтрации, дозирования реагентов, УФ-обеззараживания и автоматического контроля качества. Заводская сборка позволяет провести комплексные испытания под нагрузкой до отгрузки, сводя риски на площадке к минимуму.

Для B2B-заказчика это означает полную готовность к подключению, всесезонную эксплуатацию без строительства капитальных зданий и возможность быстрой передислокации при изменении технологической схемы.

2.2. В емкости (резервуар)

Такие модульные станции совмещают насосный узел и резервуар для хранения технологического запаса или приема стоков. Это экономит площадь участка, сокращает объем земляных работ и ускоряет монтаж за счет объединения функций в одном конструктиве.

В зависимости от задач применяются разные варианты:

• Цилиндрические резервуары (вертикальные или горизонтальные) оптимальны с точки зрения сопротивления внешнему давлению грунта и гидростатическому напору. Их изготавливают из стали (марки 09Г2С, 12Х18Н10Т) или стеклопластика, с обязательной наружной гидроизоляцией.
• Прямоугольные резервуары удобнее для внутренней компоновки оборудования, но требуют усиления стенок ребрами жесткости и тщательного расчета на изгиб.

Для обеспечения долговечности применяется многослойная антикоррозионная защита (эпоксидные, полиуретановые или цинк-наполненные покрытия), катодная защита от блуждающих токов, герметичные кабельные вводы и люки-лазы с уплониями. Внутри предусматриваются лестницы, площадки и вентиляция для безопасного доступа персонала.

Подобное исполнение особенно востребовано для объектов, где создаются модульные станции очистки в системах ливневой канализации, промышленных стоков или пожарных резервуаров, когда необходимо совместить функции накопления и перекачки. При проектировании важно учитывать коэффициент запаса на динамические нагрузки (гидроудары, вибрация) и предусматривать дренаж вокруг резервуара для отвода грунтовых вод и предотвращения всплытия.

2.3. На раме (открытая конструкция)

Рамные решения монтируют внутри капитальных зданий, где защиту от осадков и перепадов температур обеспечивает само помещение. Несмотря на отсутствие внешней оболочки, проектирование подчиняется строгим стандартам, характерным для всех блочно-модульных станций: защита от поражения током, виброизоляция и соответствие требованиям промышленной безопасности.

Особенности рамного исполнения:

• Несущая рама — сварная конструкция из швеллера или двутавра, обеспечивающая соосность агрегатов и устойчивость при пусковых нагрузках. Часто дополняется виброопорами для снижения передачи колебаний на строительные конструкции.
• Компоновка оборудования компактная, но с соблюдением зон обслуживания и демонтажа. Трубопроводы маркируются, арматура снабжается табличками с обозначением функций.
• Интеграция с инфраструктурой: рама проектируется с учетом точек крепления к полу, расположения вводов коммуникаций и привязки к существующим технологическим линиям.

Такие модульные станции часто становятся частью крупных промышленных complexes, ТЭЦ или химических производств, интегрируясь в единую АСУ ТП. Преимущества формата: минимальные габариты и масса, гибкость внедрения без реконструкции здания, снижение капитальных затрат и упрощенный доступ ко всем узлам для диагностики.

Системный подход к интеграции и долговечности

Выбор конструкции требует комплексного взгляда. Современная насосная станция включает датчики давления и расхода, шкафы управления с ПЛК и частотными преобразователями, запорно-регулирующую арматуру с электроприводами и ПО для диспетчеризации. Критерии надежной интеграции включают:

1. Единую инженерную ответственность производителя (от расчета гидравлики до пусконаладки).
2. Стандартизацию интерфейсов (Modbus, Profibus, OPC UA) для бесшовной связи с АСУ ТП заказчика.
3. Ремонтопригодность: компоновка должна обеспечивать быстрый доступ к изнашиваемым элементам (уплотнения, подшипники) без демонтажа смежных узлов.
4. Полный комплект исполнительной документации согласно требованиям Градостроительного кодекса РФ для безаварийной эксплуатации и прохождения проверок.

Инвестируя в качественное решение, вы обеспечиваете длительный срок службы блочно-модульной насосной станции, что в долгосрочной перспективе окупается за счет снижения расходов на ремонты и электроэнергию. Использование нержавеющих сталей, композитов и автоматики с предиктивной диагностикой превращает оборудование в надежный комплекс, адаптирующийся к нагрузкам. Правильный выбор типа конструкции на этапе технического задания позволяет избежать дорогостоящих доработок на площадке и гарантирует, что оборудование будет работать именно так, как того требует грамотно составленный проект насосной станции.

3. По назначению

Функциональное назначение — главный критерий при подборе технологического оборудования. Именно целевая задача диктует требования к материалам проточной части, классу точности автоматики и степени резервирования. Грамотное определение типа станции еще на этапе технического задания помогает избежать как избыточного проектирования, так и рисков несоответствия нормативным требованиям.

3.1. Станции водоснабжения

Модульная станция водоснабжения — это гибкое решение, которое легко адаптировать под объекты любого масштаба: от небольших коттеджных поселков до крупных промышленных кластеров. Для хозяйственно-питьевых нужд системы проектируют с жестким учетом санитарных норм. Внутреннюю обвязку и все поверхности, контактирующие с водой, выполняют из пищевой нержавеющей стали. Такая станция водоснабжения обязательно оснащается частотными преобразователями. Они обеспечивают плавное регулирование давления, защищают трубопроводы от гидроударов и позволяют экономить до 40% электроэнергии.

Для производственных нужд (оборотное водоснабжение, подача технической жидкости) подход меняется. Комплекс водоснабжения здесь комплектуется насосами повышенной мощности, усиленными подшипниковыми узлами и фильтрами грубой очистки. Поскольку подобные установки работают в режиме 24/7, в их состав включают системы вибромониторинга и автоматического ввода резерва (АВР), чтобы свести к минимуму простои технологических линий.

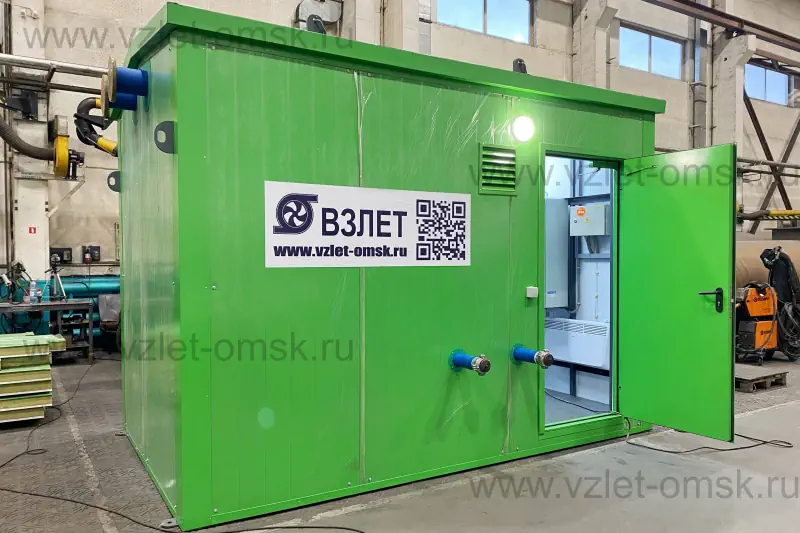

3.2. Станции пожаротушения

Блочно-модульная станция пожаротушения — это объект повышенной безопасности, отказ которого в аварийной ситуации недопустим. Специализированная модульная насосная станция водяного пожаротушения имеет сложную гидравлическую схему. Она включает жокей-насос для компенсации микропротечек и поддержания дежурного давления, основные рабочие агрегаты (центробежные или вертикальные турбинные) и байпасную линию.

Требования к надежности здесь максимальные. Такие системы обязаны иметь 100% резервирование агрегатов (рабочий/резервный) и электроснабжение первой категории (ввод от двух независимых источников или автоматический запуск дизель-генератора). Часто оборудование поставляется уже с готовыми узлами управления спринклерными или дренчерными системами и интерфейсами для связи с пожарной сигнализацией объекта.

3.3. Модульные КНС

Модульная канализационная насосная станция нужна там, где самотечный транспорт стоков невозможен и их приходится перекачивать принудительно. Главное техническое отличие от систем водоснабжения — использование специализированных насосов. Они оснащены режущим механизмом (для волокнистых включений) или свободно-вихревым рабочим колесом, устойчивым к абразивному износу.

КНС проектируют с учетом гидродинамики потока: форма днища резервуара и расположение патрубков оптимизируются так, чтобы исключить застойные зоны и образование осадка. Это напрямую снижает частоту регламентных чисток. Важный аспект — экологическая безопасность. Обязательными элементами становятся система герметичных люков, вентиляционные клапаны с угольными фильтрами и датчики контроля уровня для предотвращения аварийных переливов.

3.4. Станции водоподготовки

Здесь оборудование не просто перекачивает среду, а качественно меняет её физико-химический состав. Комплексная очистка включает этапы механической фильтрации, аэрации, коагуляции, сорбции, ионного обмена и обеззараживания (УФ или хлорирование). Качественная станция водоподготовки блочно-модульного исполнения позволяет достичь параметров воды, полностью пригодных как для питья, так и для использования в котельных и промышленных циклах (умягчение, обессоливание). При соблюдении регламентов замены реагентов и фильтрующих материалов, а также своевременном сервисе автоматики, срок службы блочно-модульной станции водоподготовки достигает 25–40 лет. Заводское исполнение гарантирует, что все технологические стадии (дозирование, смешение, отстаивание) будут изначально сбалансированы между собой, чего сложно добиться при поэлементном монтаже на площадке.

4. По технологическому назначению

Разделение оборудования по его гидравлической роли в системе позволяет грамотно зонировать сеть, оптимизировать энергопотребление и обеспечить стабильный напор на всех этапах транспортировки воды. Чтобы снизить затраты на электроэнергию и повысить общую надежность, применяются насосные станции первого и второго подъемов, каждая из которых решает свои специфические задачи.

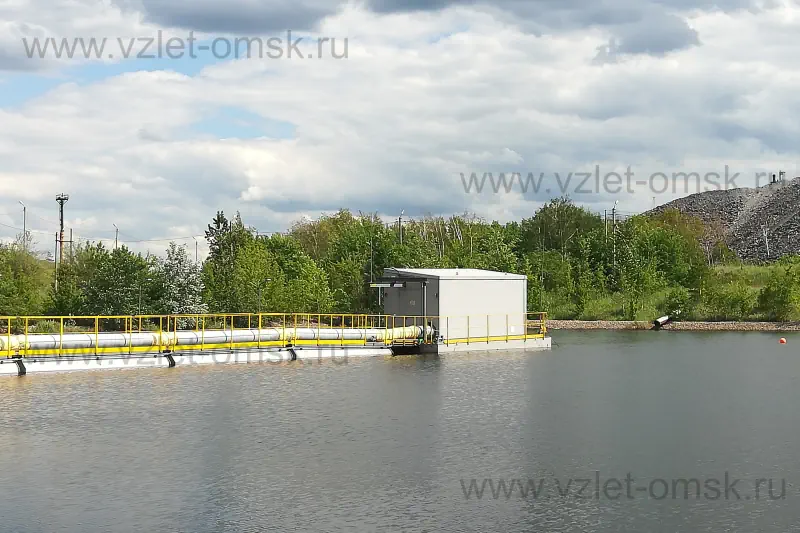

4.1. Насосные станции первого подъема

Насосная станция 1 подъема (НС-1) — это узел, обеспечивающий забор сырой воды из открытого или подземного источника (реки, водохранилища, скважины) с последующей подачей на сооружения очистки или в резервуары. По своей сути, НС-1 — это важнейший элемент начального этапа водоснабжения, который, как правило, работает в режиме высоких расходов при умеренном напоре.

Когда разрабатывается проект насосной станции первого подъема, он обязательно учитывает особенности конкретного водозабора, сезонные колебания уровня воды, а также наличие сетчатых фильтров (сороудерживающих решёток) и систем первичной защиты от мусора и абразивных включений. Оборудование здесь подбирается с жестким учетом требований к кавитационному запасу (NPSH) для гарантированно стабильной работы на всасывании.

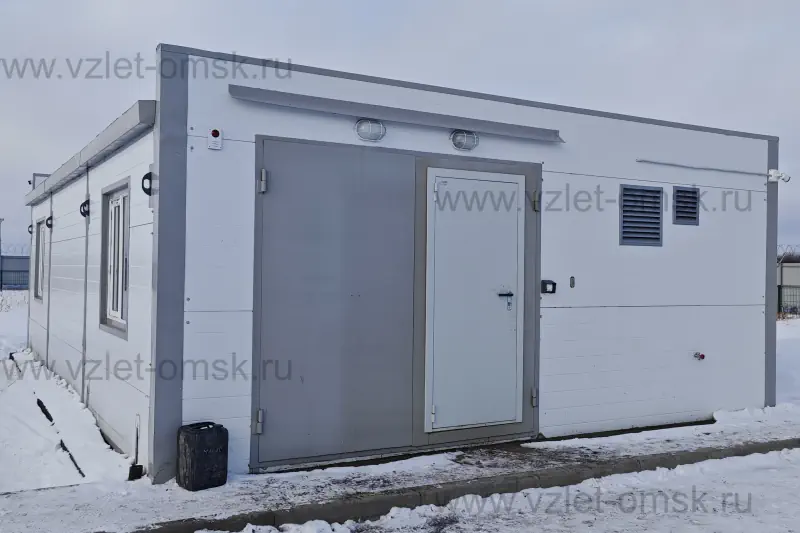

4.2. Насосные станции второго подъема

Насосная станция второго подъема подает воду непосредственно к потребителям или в городскую распределительную сеть после этапа очистки и хранения. Современная водопроводная насосная станция второго подъема часто оснащается преобразователями частоты и каскадными контроллерами. Это позволяет автоматически и плавно регулировать производительность в зависимости от реального графика водопотребления.

Если говорить о базовой функции, то насосная станция 2 подъема — это устройство, гарантирующее соответствие напора в системе нормативным требованиям даже при максимальном разборе или сложном рельефе трассы. В классической схеме насосные станции второго подъема НС-2 забирают очищенную воду из резервуаров чистой воды (РЧВ) и направляют ее в распределительную сеть. Такая система компенсирует гидравлические потери в магистралях, а оборудование второго подъема служит для обеспечения требуемого напора на самых удаленных участках объекта, включая высотные здания и промышленные зоны.

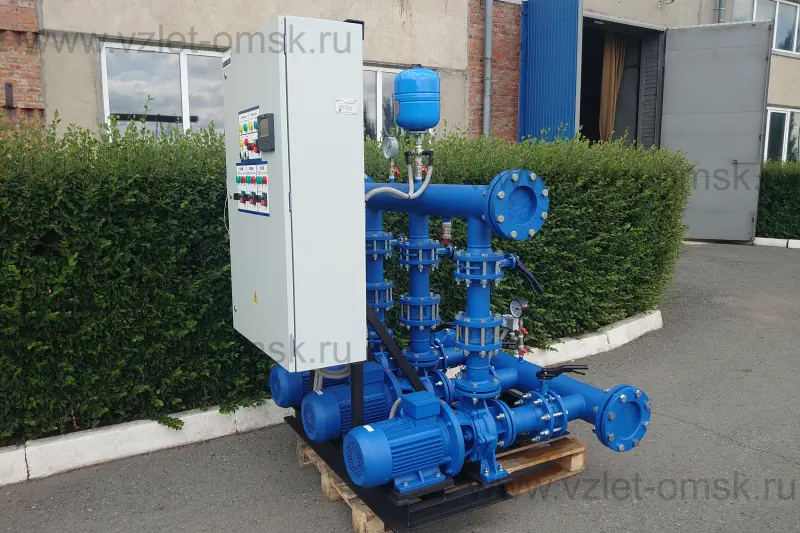

4.3. Подкачивающие станции

Подкачивающая насосная станция применяется в высотном строительстве, на протяженных линейных объектах или в локальных зонах, где наблюдается хронический дефицит давления в магистральной сети. Главное назначение повысительных насосных установок: компенсировать падение давления, вызванное трением о стенки трубопровода, местными сопротивлениями (задвижки, повороты, фильтры) или значительной разницей геодезических отметок.

Эти системы позволяют поддерживать комфортное и технологически необходимое давление у потребителя в любое время суток, исключая риск «сухого хода» бытового и промышленного оборудования и снижая потери на утечки.
