Куда сливают канализацию — как устроен путь стоков от квартиры до очистных сооружений
Городская канализация (хозяйственно бытовые стоки) стекает по внутридомовой и уличной сети в магистральные коллекторы, откуда самотеком попадает в приемный резервуар главной канализационной станции (ГКНС), а затем принудительно,с помощью насосов, стоки направляют на очистные сооружения.
На очистных сооружениях стоки проходят механическую очистку, биологическую очистку в аэротенках и обеззараживание, после чего очищенная вода сбрасывается в водоём в соответствии с СанПиН и СНиП 2.04.03-85.
В частном секторе без центральной сети стоки уходят в септик, локальные очистные сооружения или накопительную ёмкость.
Виды канализации - хозяйственно-бытовая, ливневая и промышленная
Прежде чем разбирать маршрут стоков, важно различать три типа канализации — у них разное происхождение воды и разные требования к отведению.
Хозяйственно-бытовая. Вода из кухонь, санузлов, прачечных — то, что принято понимать под словом «канализация» в быту. Именно эту сеть обслуживают большинство КНС и очистные сооружения города.
Ливневая (дождевая). Осадки и талые воды с кровель, дорог и открытых площадок. Собирается отдельными сетями и дождеприёмниками; для рельефа без уклона применяют отдельные ливневые насосные станции (ЛНС), а не бытовые КНС, — состав стоков и требования к очистке различаются.
Промышленная. Стоки производственных площадок, которые до сброса в общую сеть часто проходят локальную предварительную очистку от специфических примесей — нефтепродуктов, взвесей, химических соединений.
На практике сети иногда объединяют — например, главные КНС города перекачивают совместно хозяйственно-бытовые и ливневые стоки, — но проектируются они по разным нормативам и с разным запасом производительности.

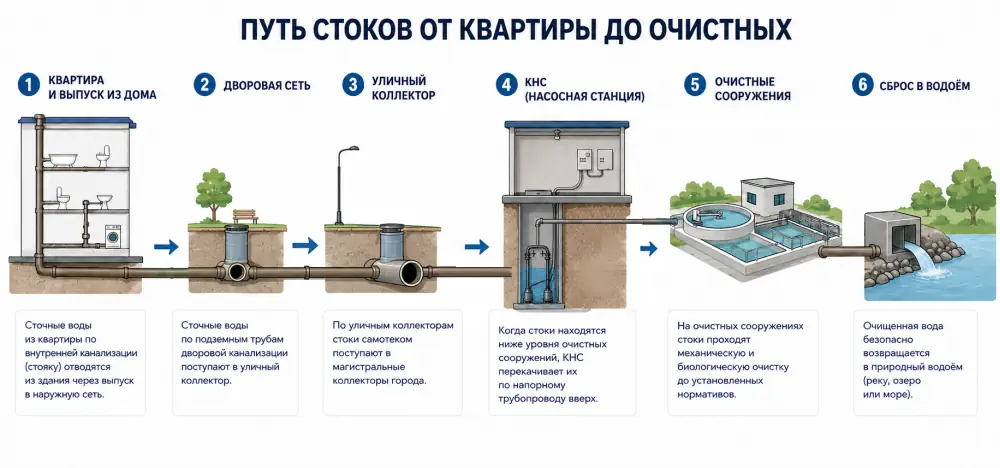

Схема водоотведения – как движутся стоки по централизованной сети
Бытовая и промышленная канализация — это не единая труба «в никуда», а инженерная сеть из нескольких уровней. Каждый сегмент решает свою задачу в соответствии с ГОСТ 25150-82:
- Внутридомовая разводка. Стоки из раковин, санузлов и бытовой техники самотёком поступают в горизонтальные трубы, затем — в вертикальный общедомовой стояк и выпуск здания.
- Дворовая и уличная сеть. Выпуск подключается к дворовой канализации, а та — к уличному коллектору. Трубы укладывают со строгим уклоном (например, для трубы диаметром 150 мм минимальный уклон по СНиП составляет 0,008), чтобы вода двигалась самотёком без насосов.
- Магистральный коллектор. Собирает стоки с целого микрорайона или промышленного узла и транспортирует их к очистным сооружениям.
- Канализационная насосная станция (КНС). Включается в схему, когда рельеф местности не позволяет организовать самотёк на всём протяжении трассы.
- Станция очистки сточных вод. Финальная точка маршрута: фильтрация, нейтрализация примесей и биологическое обеззараживание перед сбросом в водоём.
КНС „Иртыш“ — задачи, типы и случаи, когда самотёк невозможен
Самотёчная схема эффективна только при постоянном уклоне трубопровода вниз. Как только сеть упирается в возвышенность, глубокое заложение коллектора (более 4–6 метров) или удалённый от магистрали объект, стоки нужно принудительно поднимать. Для этого устанавливают канализационные насосные станции.
По функциональному назначению в общей схеме водоотведения КНС делятся на три типа:

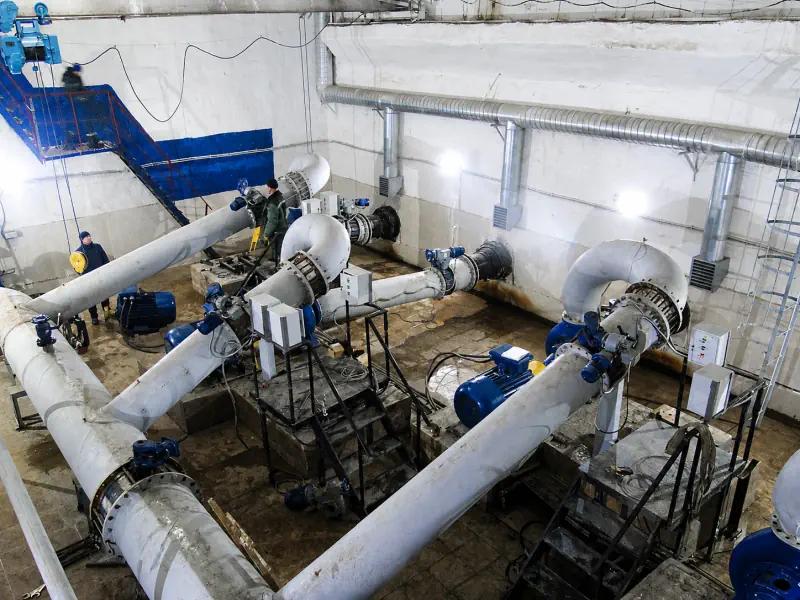

- Главные КНС — перекачивают на городские очистные сооружения весь объём хозяйственно-бытовых и ливневых стоков города или крупного района.
- Районные КНС — соединяют коллекторы разного уровня, собирая стоки с отдельного района и направляя их дальше по магистрали.
- Местные КНС — поднимают стоки от конкретного здания, небольшого жилого комплекса или локальной производственной площадки до ближайшего самотёчного коллектора общего пользования.
Станцию монтируют в самой низкой точке обслуживаемого бассейна канализования. На подводящем коллекторе перед КНС всегда проектируют аварийный регулируемый выпуск: если станция обесточена, задвижка перекрывает подачу, защищая машинное отделение от затопления, а стоки временно отводятся по резервному пути.
Физика процесса — расчёт производительности насосной станции по СНиП 2.04.03-85
Суточный приток стоков неравномерен: пиковые нагрузки приходятся на утренние (7:00–9:00) и вечерние (18:00–21:00) часы. Чтобы избежать переполнения приёмного резервуара КНС в часы пик и предотвратить работу насосов «всухую» ночью, производительность станции рассчитывают по максимальному секундному расходу:
Qmax = Kgen.max × Qavg
Qavg — средний секундный расход стоков, л/с.
Kgen.max — общий коэффициент неравномерности притока сточных вод, определяемый по таблицам СНиП 2.04.03-85 (СП 32.13330).
Пример: чем меньше объект, тем выше коэффициент неравномерности — для небольшого посёлка он может превышать 2,0, а для крупного района Омска опускается до 1,3–1,5, поскольку пики сглаживаются за счёт большой протяжённости труб.

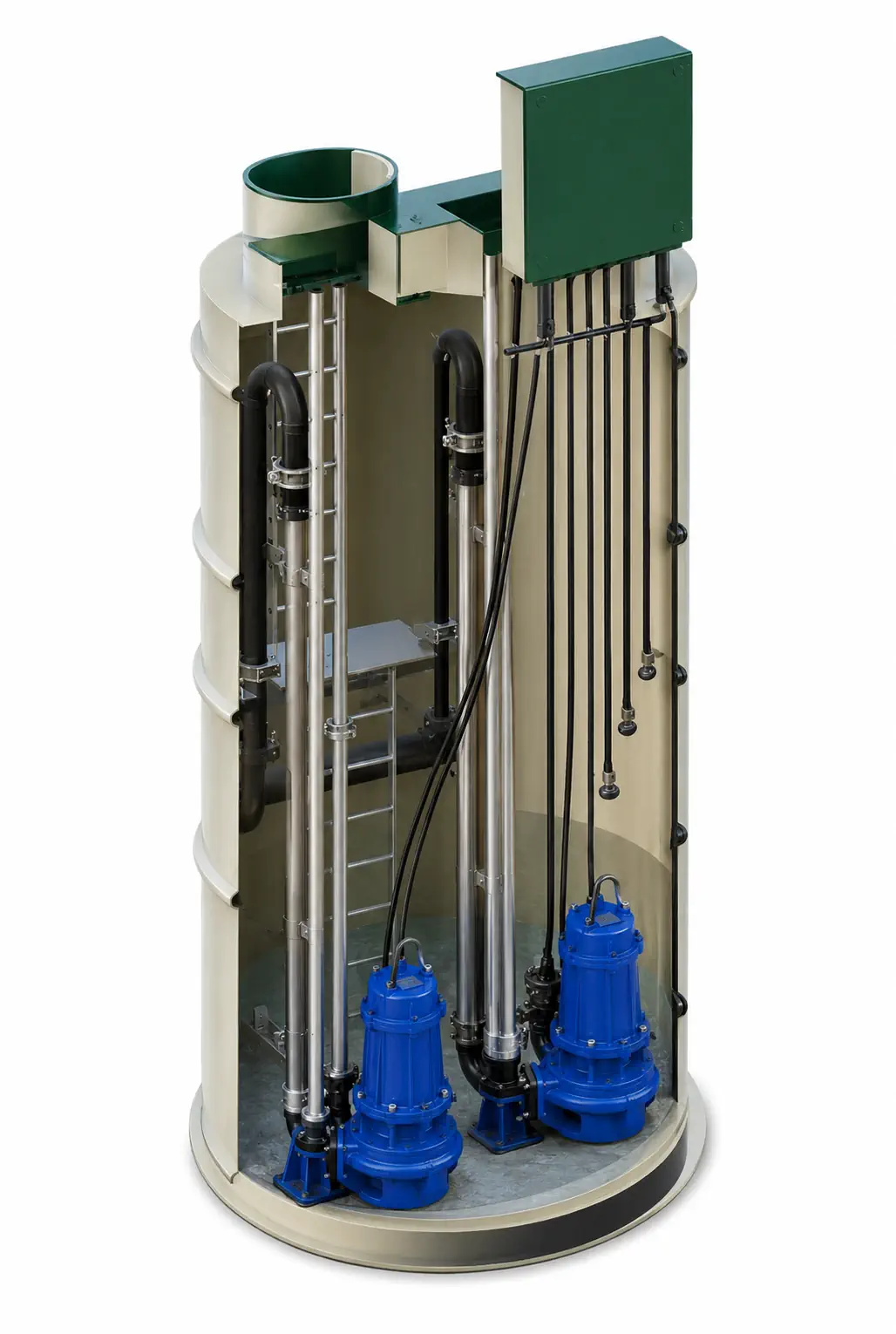

Заводские станции сухого и мокрого исполнения серии КНС «Иртыш-ЭКО» производства завода «Взлет» комплектуются приёмной ёмкостью, сороудерживающими корзинами для крупного мусора и двумя и более погружными насосами «Иртыш» — один рабочий, второй резервный. Это обеспечивает бесперебойную работу даже при аварии или плановом обслуживании одного из агрегатов.
Из чего делают корпус КНС — стеклопластик, сталь, полиэтилен
Корпус станции постоянно находится под давлением грунта и грунтовых вод, поэтому материал исполнения —инженерный расчёт под конкретные условия площадки.
| Характеристика | Стеклопластик | Сталь | Полиэтилен |
|---|---|---|---|
| Диаметры | 1200–4200 мм | 1200–3200 мм | 600–2200 мм |
| Толщина стенки | 5–25 мм (растёт с глубиной) | 10–16 мм, днище 20 мм | по классу жёсткости SN2–SN20 |
| Защита от коррозии | не требуется по составу материала | 3 слоя антикоррозионной мастики | не требуется по составу материала |
| Срок службы | не менее 50 лет | не менее 50 лет | долгий, зависит от класса жёсткости |
| Область применения | стандартные и тяжёлые условия | промышленные объекты с высокой нагрузкой | средние нагрузки, лёгкие условия |
Например, чем ниже от уровня земли расположен участок стеклопластикового корпуса, тем выше давление грунта на стенку — поэтому толщина у поверхности составляет 9 мм, а в нижней части доходит до 25 мм, а дополнительную жёсткость обеспечивают кольцевые рёбра.
Технические параметры станций «Иртыш-ЭКО»
Конкретные параметры всегда определяются проектом под задачу заказчика, но диапазон, на который можно ориентироваться при выборе, следующий:
| Параметр | Диапазон |
|---|---|
| Производительность | от 1 до 14 900 м³/ч |
| Напор | до 120 м |
| Количество насосов | от 1 до 6 шт. (рабочие и резервные) |
| Мощность насоса | от 0,55 кВт |
| Материал корпуса | стеклопластик, сталь, полиэтилен |
| Габариты корпуса | диаметр до 4,2 м, длина до 15 м |
| Перекачиваемая среда | хозяйственно-бытовые, промышленно-ливневые стоки |
| Срок изготовления | 2–3 недели |
Управление насосами в станциях этой серии автоматическое — по сигналам поплавковых датчиков уровня (общее отключение, включение первого насоса, включение второго насоса, аварийное переполнение), а сами насосы крепятся к трубному узлу через погружной соединитель без болтовых соединений, что упрощает обслуживание и замену агрегата без осушения резервуара.
Куда уходит канализация в частном доме при отсутствии центральной сети
В неэлектрифицированных или удалённых от города частных секторах водоотведение организуют автономно. Есть три ключевых инженерных решения.
Септик с полем фильтрации.Трёхкамерная ёмкость, где стоки отстаиваются, проходя анаэробное брожение. Осветлённая на 50–60% вода уходит на поле фильтрации или в дренажный колодец, просачиваясь сквозь грунт для окончательной почвенной доочистки. Метод неприменим при высоком уровне грунтовых вод.
Локальные очистные сооружения (ЛОС). Станции глубокой биологической очистки. За счёт принудительной аэрации компрессором и работы аэробных бактерий очищают стоки до 95–98%. Полученную техническую воду можно сбрасывать в придорожную канаву или использовать для полива.
Накопительная ёмкость под вывоз ассенизатором. Герметичный резервуар, который просто аккумулирует стоки. Требует контроля уровня и регулярного вызова техники для откачки и транспортировки стоков на городские очистные сооружения.
Как рассчитать объём септика
Базовый ориентир для расчёта рабочего объёма септика — трёхкратный среднесуточный расход стоков, чтобы вода успевала отстояться до выхода на поле фильтрации:
Vсептика ≥ 3 × Qсут
где Qсут — суточный объём стоков от дома, определяемый по фактическому числу проживающих и нормам водопотребления (СП 30.13330). Для семьи из четырёх человек при норме около 200 л на человека в сутки суточный расход составит порядка 0,8 м³, а расчётный объём септика — не менее 2,4 м³; на практике его увеличивают с запасом на залповые сбросы (стирка, приём гостей).
Когда автономной системе водоотведения необходим насос
Если санузел, прачечная или баня расположены в подвальном или цокольном помещении — то есть ниже уровня впускной трубы септика, — организовать самотёк невозможно. Насос также необходим, если рельеф участка идёт на подъём в сторону очистной установки или поля фильтрации.
В таких случаях монтируют компактную бытовую КНС для частного дома — герметичную полимерную шахту со встроенным погружным фекальным насосом «Иртыш». Насос оснащается измельчительным механизмом (режущей крыльчаткой), который перемалывает длинноволокнистые включения, бумагу и органику, исключая засорение напорного трубопровода малого диаметра (обычно 32–50 мм).
Сравнительный анализ способов отведения хозяйственно-бытовых стоков
| Способ отведения | Куда уходит вода в итоге | Требования к рельефу | Когда обязательно нужна КНС |
|---|---|---|---|
| Централизованная сеть | На городские очистные сооружения | Самотёк под уклоном труб к коллектору | Если глубина заложения коллектора превышает 6 м или на пути есть возвышенности |
| Септик с полем фильтрации | Дренирует в нижние слои грунта | Требует песчаных почв и низкого УГВ | Если выпуск из дома находится ниже входного патрубка первой камеры септика |
| Локальные очистные сооружения (ЛОС) | В канаву, на рельеф или в дренаж | Компактная установка, независима от типа почв | Для принудительной подачи очищенной воды на точку сброса при высоком УГВ |
| Герметичный накопитель | Откачивается и вывозится спецтранспортом | Любой рельеф (нужен подъездной путь для машины) | Если расстояние от дома до накопителя велико или труба идёт с контруклоном |
Признаки, что канализация уходит неправильно, и что делать
Инженерная проблема с отведением стоков редко возникает внезапно — обычно есть предвестники, на которые стоит реагировать до аварии.
Медленный уход воды и бульканье в трубах. Указывает на частичное засорение стояка или уличного коллектора либо на недостаточный уклон трубы — нужна прочистка сети или ревизия уклона.
Периодический подпор и запах из ближайшего колодца КНС. Часто означает, что приёмный резервуар станции переполняется быстрее, чем откачивается — либо неисправен насос, либо производительность станции не рассчитана на реальный пиковый приток (см. формулу Qmax выше).
Быстрое переполнение накопительной ёмкости. Если объём заполняется заметно раньше расчётного срока, вероятна протечка водопровода в доме, попадание грунтовых вод через негерметичный ввод или ошибка в расчёте объёма ёмкости на этапе проектирования.
Заболачивание участка рядом с полем фильтрации. Признак того, что грунт не справляется с приёмом осветлённой воды — септик и поле нужно проверить на предмет заиливания дренажного слоя или повышения уровня грунтовых вод.
В большинстве случаев причина устраняется на уровне обслуживания (прочистка, замена насоса, регулировка автоматики), но если проблема повторяется системно, это сигнал пересчитать производительность станции или объём автономной системы под фактическую нагрузку, а не под первоначальный проект.
Что происходит со стоками на городских очистных сооружениях
Городская канализация ведёт к центральным очистным сооружениям (станциям аэрации). Полная очистка стоков включает четыре технологические фазы.
Механический этап. Стоки проходят через ступенчатые решётки (удаляется крупный пластик, бумага, бытовой мусор) и песколовки, где за счёт снижения скорости потока оседают тяжёлые минеральные примеси. Далее в первичных отстойниках оседает взвешенная органика.
Биологический этап. Осветлённая вода направляется в аэротенки — резервуары, где стоки смешиваются с активным илом (сообществом бактерий и простейших) при непрерывной подаче кислорода. Бактерии используют органические загрязнения как питательную среду, полностью минерализуя их.
Вторичное отстаивание. В радиальных отстойниках активный ил отделяется от очищенной воды и возвращается в начало процесса.
Обеззараживание. Очищенная вода проходит через ультрафиолетовые излучатели, уничтожающие патогенную микрофлору, бактерии группы кишечной палочки и вирусы без использования хлора.
Неравномерность подачи воды на биологическую очистку критически снижает её эффективность. Если коэффициент неравномерности притока на аэротенки превышает нормируемые 1,5, бактерии активного ила «голодают» в периоды спада и вымываются из системы во время пиковых залповых сбросов. Поэтому правильная настройка шкафов автоматики ШУН-Иртыш с частотным регулированием на КНС позволяет сглаживать пики подачи стоков и обеспечивает стабильную работу биофильтров в зимний период.
Часто задаваемые вопросы
Куда девается канализация, если дом расположен значительно ниже магистрального коллектора?
Стоки из дома самотеком поступают в приемную емкость местной КНС. Погружной насос с датчиком уровня автоматически включается и под давлением поднимает сточные воды по напорному трубопроводу вверх, преодолевая перепад высот, и сбрасывает их в самотечный коллектор.
Куда уходит вода из канализации многоквартирного дома?
Вода по стоякам опускается в подвал, выходит через выпуски во дворе в уличные коллекторы, проходит через районные КНС и направляется на городскую станцию аэрации, где проходит механическую и биологическую очистку перед выпуском в реку.
Опасно ли очищенную воду из канализации сбрасывать в реки?
Нет, если соблюдена технология. Современные очистные сооружения доводят показатели ХПК (химическое потребление кислорода) и БПК (биохимическое потребление кислорода) до требований рыбохозяйственных водоемов. Такая вода зачастую чище, чем естественная вода в реке до точки сброса.
