Модульные насосные станции для водоснабжения, водоотведения, водозабора, пожаротушения

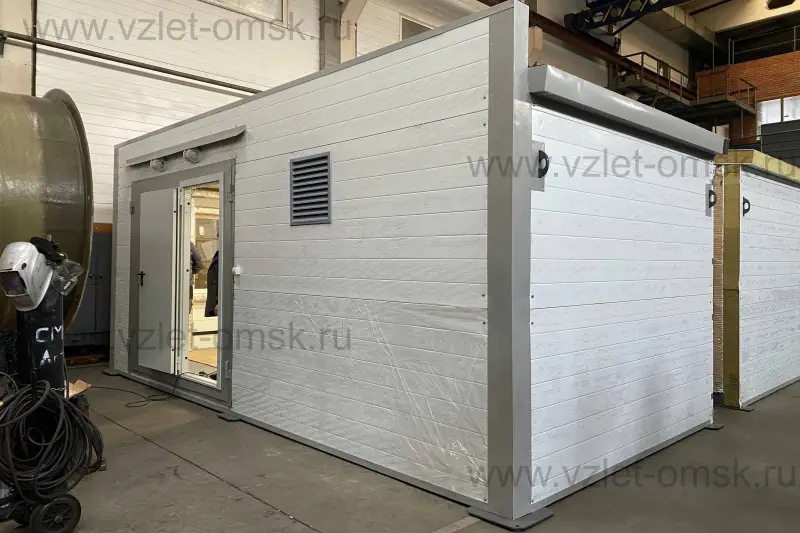

Что такое блочно-модульная насосная станция?

Блочно-модульные станции - это полностью укомплектованные инженерные установки, которые приходят на объект в заводской готовности.

В отличие от классического подхода, где станция (здание) возводится по месту с нуля, модульная технология переносит сборку в контролируемые условия цеха.

Такая станция становится высокотехнологичным решением, позволяющим сократить сроки ввода объекта в эксплуатацию без потери качества.

Разберем инженерные аспекты, правовые нюансы и критерии выбора таких систем.

Отличие от капитальных зданий

Главное отличие блочно-модульной насосной станции (БМНС) - в мобильности и заводской комплектации:

• Установка не требует масштабных строительных работ и часто обходится облегченным фундаментом.
• Конструкцию можно демонтировать, перевезти и запустить на новой площадке.
• Сроки реализации сокращаются за счет отсутствия процессов капитального строительства на объекте.
• БМНС поставляется как изделие полной заводской готовности: всё оборудование смонтировано, подключено и прошло испытания.
• На площадке остается только подключить внешние сети и провести пусконаладку.

Насосная станция здание или сооружение?

Согласно ст. 2 Федерального закона № 384-ФЗ, здание - это объемная система с помещениями для деятельности людей, а сооружение - система для производственных процессов.

Блочно-модульные здания, соответствующие п. 10 ст. 1 ГрК РФ, могут быть отнесены к объектам капитального строительства (ОКС), если они прочно связаны с землей. Если же связь временная и демонтаж не наносит ущерба, объект считается некапитальным (вспомогательным).

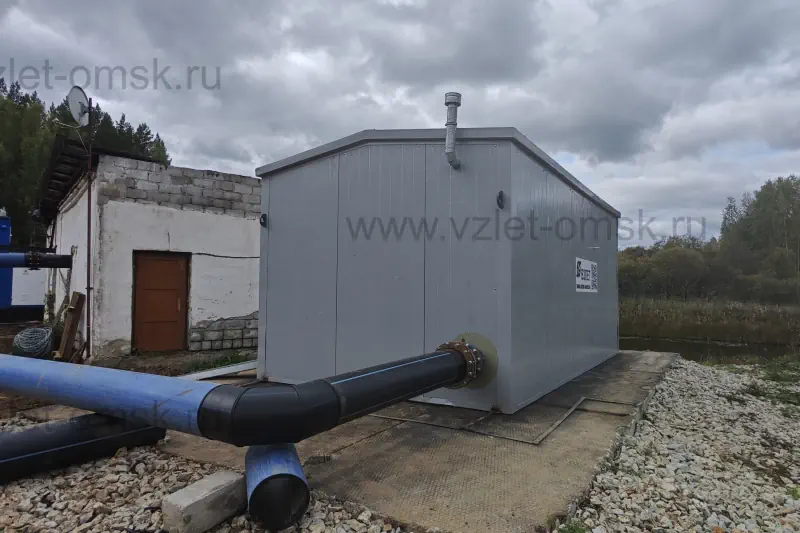

Чем здание насосной станции отличается от блочно модульной станции

Сравнение двух подходов помогает понять, что лучше подойдет под ваш проект.

Способ возведения. Насосная станция собирается на заводе из унифицированных модулей. Капитальное здание строится на месте: от фундамента до отделки.

Сроки. Заводское производство и параллельная подготовка площадки позволяют ввести блочную насосную станцию в работу за несколько недель. Строительство капитального объекта занимает месяцы или годы.

Фундамент. Для модульной насосной станции достаточно облегченного основания (плиты, сваи, бетонная стяжка). Капитальное здание требует заглубленного монолитного фундамента по результатам геологии.

Мобильность. Модульную станцию можно перевезти и запустить заново. Капитальное здание стационарно: его демонтаж равносилен разрушению.

Правовой статус. Если блочно модульная насосная станция жестко зафиксирована и интегрирована в сети, она становится объектом капитального строительства. Если стоит на временном основании - это некапитальный объект. Капитальная постройка всегда является объектом капитального строительства(ОКС).

Документация. Для некапитальной БМНС достаточно сертификатов ТР ТС и паспорта завода. Если она признана ОКС, нужна проектная документация по Постановлению № 87. Для капитального здания проект обязателен всегда.

Экспертиза. Блочная насосная станция проходит экспертизу только если признана объектом капитального строительства или находится на опасном производстве. Капитальные здания проходят её в обязательном порядке.

Выбор зависит от гидравлики, от сроков, бюджета и планов на будущее. БМНС дает гибкость и скорость, а капитальное здание - долгосрочную стационарность.

Правильный выбор на этапе ТЗ напрямую влияет на срок службы модульной станции и удобство её эксплуатации.

Классификация насосных станций

Квалификация объекта напрямую зависит от наших целей. Для градостроителей, технологов и бухгалтеров один и тот же объект может выглядеть совершенно по-разному

По Градостроительному кодексу РФ есть три варианта:

Как здание. Если это объемная конструкция с помещениями (машинный зал, щитовая, бытовки), где люди работают постоянно.

Как сооружение. Если это техническая система (например, подземная камера), куда персонал спускается только для редкого обслуживания.

Как некапитальный объект. Блочная насосная станция на легких фундаментах без жесткой связи с землей. На них обычно не нужно разрешение на строительство.

Главный критерий объекта капитального строительства (ОКС) - прочная связь с землей и невозможность перемещения без ущерба. Если БМНС стоит на капитальном фундаменте и зарегистрирована как недвижимость, она становится ОКС.

Функциональная классификация

В рамках СП и СНиП насосные станции - это объекты промышленного назначения. По уровню ответственности ( ГОСТ 27751-2014) они часто относятся к первому или второму уровню, что требует повышенных требований к надежности и резервированию. Они могут быть отдельно стоящими или встроенными в другие постройки (жилые дома, ТЦ). Во втором случае помещение теряет статус отдельного «здания» и становится частью общего ОКС.

Бухгалтерский учет код ОКОФ

Для амортизации используются коды Общероссийского классификатора основных фондов (ОКОФ) ОК 013-2014:

210.00.11.10.710 - «Здания насосных станций». Приоритетный код для учета капитальных зданий с оборудованием.

220.29.12.13 - «Насосы для перекачивания жидкостей». Используется для учета самого оборудования.

Для инвентарных (некапитальных) блочно модульных насосных станций может применяться код 210.00.11.10.190 («Здания производственные прочие»), если бухгалтер сочтет специализированный код неприменимым.

Чем является пожарная насосная станция?

Для проектировщиков и инспекторов МЧС это частый вопрос. На практике пожарная насосная станция - это почти всегда здание или помещение. Это выделенное пространство со стенами, дверями, вентиляцией и отоплением ( СП 484.1311500.2020).

Требования к огнестойкости (REI 45–REI 90) и противопожарным дверям применяются именно к зданиям. Персонал туда заходит для ремонта и ручного управления, значит, условия для пребывания людей предусмотрены.

Пожарная насосная станция может считаться сооружением только если это подземная камера шахтного типа (кессон) без нормального входа. Мобильные установки на шасси - это уже транспорт или инвентарь.

В проектах пожарные станции оформляют как отдельные производственные здания или помещения внутри других объектов. Соответственно, на них распространяются все требования ГрК РФ к капитальному строительству: экспертиза, разрешение на ввод и так далее.

Грамотно составленный проект насосной станцииучитывает эти нюансы с самого начала, чтобы избежать проблем при сдаче объекта.

Как выбрать насосную станцию

Модульная насосная станция - это современное решение для предприятий, которым важны скорость монтажа и предсказуемость результата. Чтобы система работала с максимальным КПД, нужно правильно подойти к параметрам проектирования. Разберем основные аспекты, которые помогут главным инженерам и руководителям проектов сделать обоснованный выбор.

Критерии выбора

На рынке много предложений, но блочная станция - это комплексный продукт. Его надежность зависит не только от правильно выбранных насосов, но и от качества сборки всего блок-бокса. На что обратить внимание при выборе:

• Опыт поставщика: наличие реализованных кейсов именно для ваших задач.
• Комплектующие: проверенные бренды насосного оборудования и качественная запорная арматура.
• Автоматизация: уровень интеллектуального наполнения и возможность интеграции в заводскую SCADA-систему.
• Эргономика: достаточно ли места внутри модуля для обслуживания, есть ли нормальное освещение и вентиляция.
• Документация: полный пакет сертификатов, паспортов и разрешительных документов на все элементы.

Задачи насосной станции

До подбора характеристик нужно четко понять, какие задачи будет решать станция. Типичные сценарии:

• Повышение давления в действующих сетях.
• Перекачка технической воды для технологических нужд.
• Системы пожаротушения (АУПТ).
• Подача воды в магистральные сети для промзон или поселков.

От назначения зависит то, как будет выглядетьпроект насосной станции, какие узлы нужно дублировать (например, 100% резервирование для критичных процессов) и какой класс автоматизации закладывать.

Расчет производительности и напора

Это базовый этап инженерных вычислений. Ошибка здесь приводит либо к перерасходу электричества из-за избыточной мощности, либо к нехватке давления в часы пик. Для технического задания нужны два параметра:

• Расход (Q, м³/ч) - суммарное потребление с учетом коэффициента одновременности.
• Напор (H, м) - сумма геометрического подъема, потерь на трение и требуемого свободного напора у самого удаленного потребителя.

Если разрабатывается проект насосной станции второго подъема, расчет должен учитывать суточную динамику уровня в резервуарах и переменный график водопотребления. Здесь оптимальны насосы с частотно-регулируемым приводом (ЧРП): они держат стабильное давление в сети при любом объеме отбора.

Выбор типа и конструкции насосной станции

Конструкция модуля должна соответствовать условиям эксплуатации. Типы насосных агрегатов:

• Центробежные: подходят для большинства промышленных задач, у них высокий КПД и они легко ремонтируются.
• Вертикальные многоступенчатые: хороши для повышения давления, когда мало места для размещения оборудования.

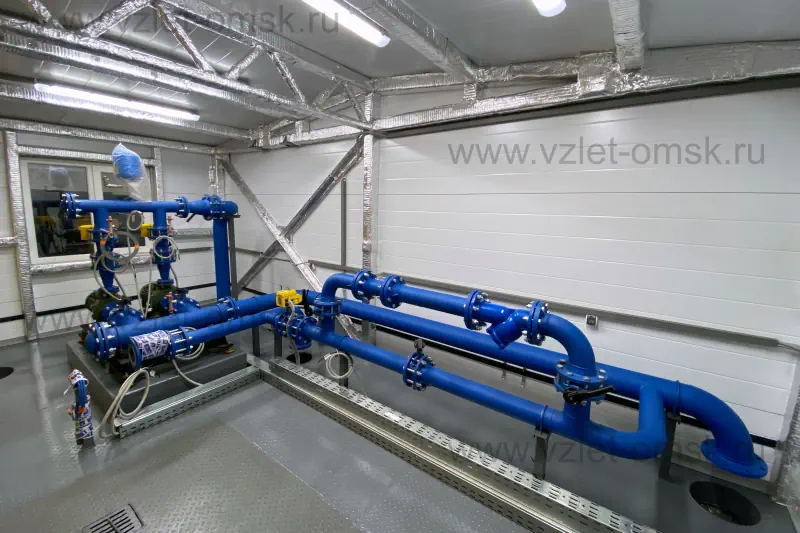

Инженерная обвязка

Модульная насосная станция комплектуется обвязкой из коррозионностойких материалов (нержавеющая сталь или оцинковка с защитным покрытием). Обязательно предусматриваются:

• Виброкомпенсаторы для снятия нагрузки с трубопроводов.
• Обратные клапаны и задвижки с электроприводом для автономной работы.
• Системы КИПиА для защиты от «сухого хода».

Климатическое исполнение насосных станций

Так как блочные насосные станцииобычно стоит на улице, климатический фактор критичен. При проектировании учитывают:

• Теплоизоляцию: толщину сэндвич-панелей выбирают по минимальной температуре региона (вплоть до -50°C).
• Отопление: конвекторы или тепловые завесы для поддержания плюсовой температуры внутри блок-бокса.
• Вентиляцию: она нужна для комфорта людей, а также для отвода тепла от электродвигателей, чтобы оборудование не перегревалось.

Для суровых климатических зон проект насосной станции обязательно включает усиленную герметизацию вводов коммуникаций и автоматику для контроля микроклимата внутри модуля.

Выбор блочно-модульной насосной станции требует внимания к деталям: от точного гидравлического расчета до настройки систем управления.

Грамотно спроектированная модульная станция снижает эксплуатационные расходы, исключает простои и обеспечивает стабильную работу производства на годы вперед.

История насосных станций

Инженерные системы водоснабжения развивались вместе с прогрессом в энергетике и материаловедении. Понимание этого пути помогает специалистам точнее оценивать преимущества, которые дает современная блочно модульная станция, и осознанно выбирать оборудование для задач, где отказоустойчивость и совокупная стоимость владения (TCO) важнее первоначальной сметы. Чтобы понять место таких решений в современной промышленности, полезно проследить, как менялись гидравлические принципы.

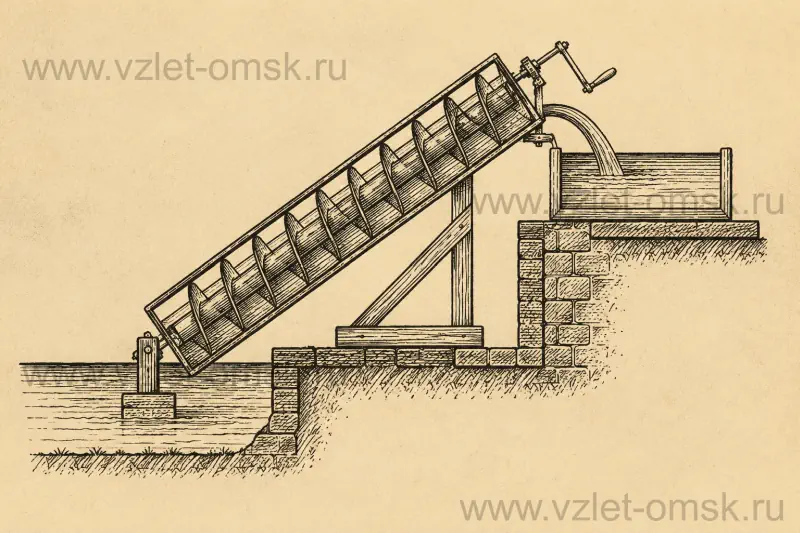

Архимедов винт

Принцип непрерывного подъема жидкости, описанный Архимедом около 250 г. до н.э., остается одним из самых надежных в гидравлике. Изначально это был спиральный желоб внутри цилиндра: при вращении винт захватывал воду и поднимал её вверх без сложных клапанов и уплотнений. В античности и средние века такие механизмы использовали для орошения полей и осушения шахт.

Иих главное инженерное наследие - способность работать с вязкими средами и твердыми включениями без риска засорения. Именно этот принцип лег в основу современных шнековых насосов. Сегодня на объектах очистки сточных вод и ливневой канализации в состав насосной установки входят именно такие агрегаты, обеспечивающие стабильную работу с загрязненными стоками.

Эволюция очевидна: от дерева и ручного труда мы перешли к высокопрочным сплавам и механизации. Сегодня блочная станция водоснабжения или канализационная насосная станция, работающая с агрессивными средами, не редко использует винтовые насосы как самое отказоустойчивое решение. А переход от монтажа на площадке к заводской сборке сокращает сроки запуска объекта почти вдвое.

Механизация в России (XVII век)

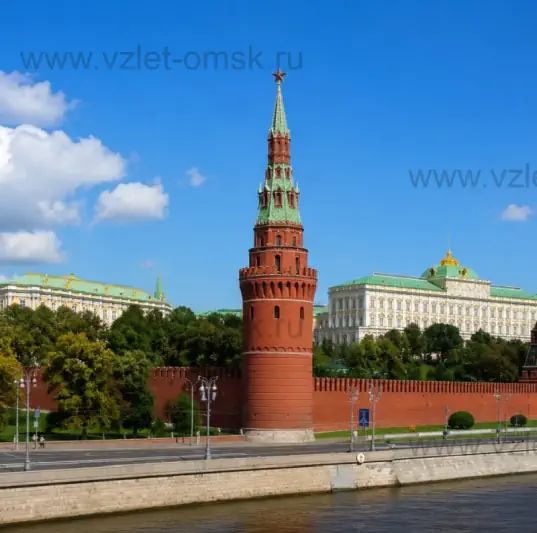

История отечественных гидротехнических решений началась задолго до промышленной революции. В 1630-х годах в Московском Кремле английский мастер Христофор Галовей построил водоподъёмную машину в Водовзводной башне. Устройство забирало воду из Москвы-реки, поднимало её водяными колесами и поршневыми цилиндрами, после чего по свинцовым трубам вода поступала в царские дворцы.

Водовзводная башня

По сути, это была первая насосная станция в российском понимании, пусть и без автоматики. Система просуществовала недолго из-за сложности обслуживания деревянных механизмов, но доказала возможность централизованной подачи воды на высоту.

Паровая эпоха и промышленная революция (XIX век)

Промышленная революция потребовала кратного роста производительности. Паровые машины обеспечили переход от ручного труда к непрерывной перекачке больших объемов. В те годы здание насосной станции приобретало монументальный вид: это были кирпичные сооружения с массивными котельными и сложной системой парораспределения.

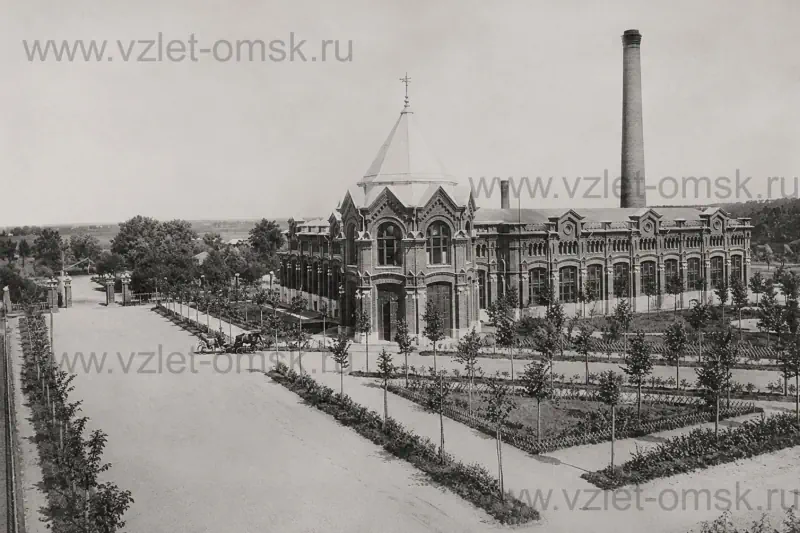

Яркий пример - Алексеевская станция в Москве (1892 г.). Построенная как ответ на дефицит воды, она стала ключевым узлом Мытищинского водопровода. Станция оснащалась паровыми поршневыми насосами и включала основные агрегат, а также и вспомогательное оборудование технических установок: питательные насосы, конденсаторы, системы смазки. Запуск станции сыграл решающую роль в борьбе с холерой, а её здания сегодня признаны памятниками промышленной архитектуры.

Алексеевская насосная станция

Паровая эпоха сформировала базовые принципы, которые учитывает любая современнаянасосных станций: необходимость компенсации пульсаций потока (прототип гидроаккумуляторов), жесткие требования к прочности соединений и выделение вспомогательных контуров в независимые схемы. Однако низкий КПД и зависимость от угля стимулировали поиск более эффективных приводов.

Электрификация и цифровизация (конец XIX – XX век)

Замена пара на электродвигатели стала переломным моментом. Центробежные насосы получили массовое распространение благодаря высокому КПД и простоте конструкции. Тогда же сформировалась классическая принципиальная схема насосной установки, включающая запорную арматуру, обратные клапаны и КИП. Эта архитектура остается базовой и сейчас.

Главным прорывом второй половины XX века стала цифровизация. Релейные щиты уступили место программируемым логическим контроллерам (ПЛК) и частотным преобразователям. Современная схема управления насосной установки обеспечивает плавный пуск без гидроударов, автоматическое чередование агрегатов и интеграцию с диспетчерскими системами (SCADA).

Для эксплуатирующих организаций это означало переход от ремонта «по факту поломки» к предиктивному обслуживанию. Пожарные станциии объекты ЖКХ стали работать стабильнее, а затраты на энергию снизились за счет оптимизации рабочих точек.

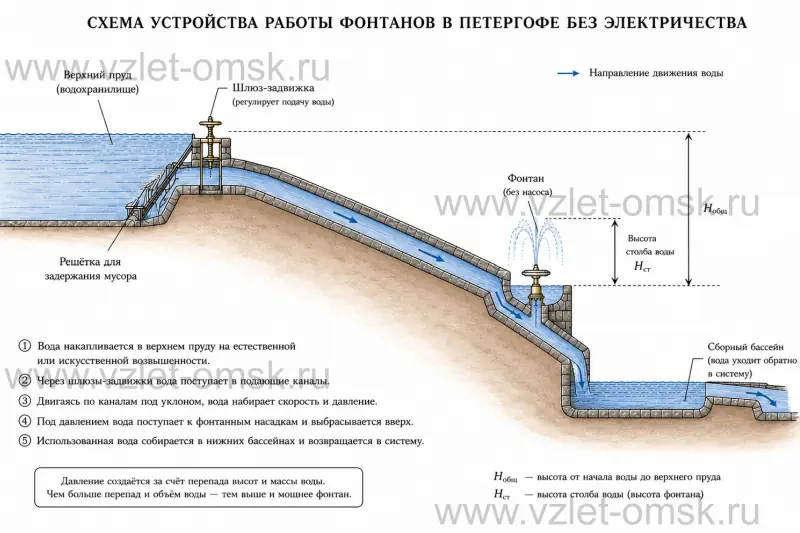

Самотечные системы Петергофа

Пока индустрия развивала механическую перекачку, в России был реализован уникальный пример гидротехники, работающий практически без насосов. Водная система Петергофа использует естественный перепад высот: источники на Ропшинских высотах (на 40 м выше уровня моря) питают фонтаны самотеком. Это демонстрирует, что грамотное использование рельефа может быть эффективнее механики.

В современном проектировании проект насосной станции также должен учитывать возможность использования гравитационных потоков для снижения энергопотребления. Хотя современные распределительные сети требуют промежуточного повышения давления каждые 3–8 км, исторический опыт напоминает: иногда лучшее решение - то, которое не требует энергии вообще.

Фонтан без насосов

Современная модульность

Сегодня индустрия перешла от «стройки» к заводской сборке. Модульная насосная станция проектируется как единый узел, прошедший заводские испытания на соответствие проекту или техническому заданию. Контейнерное исполнение позволяет монтировать оборудование в любых климатических зонах, игнорируя погодные факторы.

Преимущества для промышленного заказчика:

• Параллельность процессов. Пока на площадке готовят фундамент, на заводе уже собирается и тестируется блочно-модульная станция.
• Контроль качества. Заводские условия гарантируют точность сварки, затяжки фланцев и калибровку датчиков.
• Масштабируемость. При росте нагрузок дополнительный блок бокс насосной станции стыкуется к существующей обвязке без остановки производства.
• Экономия. Снижение затрат на капитальное строительство и ввод в эксплуатацию.

Применение блочных станций охватывает все сегменты: от условий высокого уровня грунтовых вод, где нужна заглубленная насосная станция, до работы у открытых водоемов, где устанавливается береговая насосная станция. Модульность закладывается в ТЗ с самого начала, гарантируя соответствие ГОСТ/СП.

Формирование современных стандартов

Эволюция показывает четкую тенденцию: от громоздких ручных систем мы пришли к компактным автоматизированным комплексам. Современная блочная насосная станция - это отлаженная система. Понимание этой преемственности помогает применять инженерный подход:

1. Четко разделять функции: станция 2-го подъема подает очищенную воду в сеть, тогда как аналогичные технологические узлы могут служить для компенсации потерь внутри системы.
2. Свободно читать чертежи , чтобы понимать внутреннюю логику обвязки и расположения оборудования.
3. Изучать конструкцию станции в разрезе - это лучший способ оценить, насколько удобно будет обслуживать и ремонтировать основные узлы.
4. Уделяйте внимание установке запорной арматуры и обратных клапанов: правильный монтаж исключает риск возникновения гидроударов.
5. Использование типовых проектов станций первого подъема как проверенную базу, адаптируя их под специфику вашего объекта.
6. Понимание назначения повысительных установок: они компенсируют нехватку давления в высотных сетях, где подкачивающая станция является единственным эффективным решением.
7. Разграничение объектов по их роли: если станция 1-го подъема отвечает за забор сырой воды, то полноценный водозаборный комплекс включает в себя еще и систему решеток и первичную защиту.

Правильный выбор оборудования на этапе ТЗ, основанный на понимании технологических задач и исторически отработанных принципов, гарантирует стабильную работу системы десятилетиями, минимизируя операционные риски и обеспечивая максимальную отдачу от инвестиций.
