Напор насоса (H, м) — удельная механическая энергия, которую рабочее колесо передаёт единице веса перекачиваемой жидкости, выраженная высотой столба этой жидкости. Производительность, или подача (Q, м³/ч либо л/с) — объём жидкости, проходящий через напорный патрубок за единицу времени.
Ключевая инженерная ошибка при подборе оборудования — воспринимать эти величины как фиксированные паспортные параметры. На деле реальные H и Q, с которыми агрегат будет работать на конкретном трубопроводе, определяются не каталогом, а пересечением напорной характеристики насоса H(Q) с характеристикой сети — сопротивлением трубопровода, арматуры и геодезической высоты подъёма. Смещение этой точки относительно расчётной — главная причина перерасхода электроэнергии, кавитационного износа рабочих колёс и преждевременного выхода из строя торцевых уплотнений.
Физика напора
Согласно уравнению Бернулли для потока между входным (1) и выходным (2) сечениями насоса, напор складывается из трёх составляющих:
- p₁, p₂ — давление на входе и выходе, Па
- ρ — плотность жидкости, кг/м³ (для воды при 20 °C — 998 кг/м³)
- g — ускорение свободного падения, 9,81 м/с²
- v₁, v₂ — скорости потока во входном и выходном патрубках, м/с
- z₁, z₂ — геометрические отметки патрубков, м
Подача, в свою очередь, определяется скоростью потока и сечением трубопровода:
S — площадь живого сечения, м²; d — внутренний диаметр трубы, м.
Характеристика сети — почему один и тот же насос выдаёт разный расход на разных объектах
Любая сеть — трубопровод с арматурой и подъёмом — сопротивляется потоку тем сильнее, чем выше скорость движения жидкости. Потери напора на трение по длине трубы описывает уравнение Дарси–Вейсбаха:
- λ — коэффициент гидравлического трения (для стальных труб при турбулентном режиме ориентировочно 0,02–0,03)
- L — длина трубопровода, м
Местные сопротивления — отводы, задвижки, обратные клапаны — учитываются отдельно:
где ξ — коэффициент местного сопротивления конкретного элемента арматуры. Итоговая характеристика сети принимает параболический вид:
- H_геод — статическая геодезическая высота подъёма, м
- S_c — обобщённый коэффициент сопротивления конкретного трубопровода, объединяющий λ, L, d и Σξ

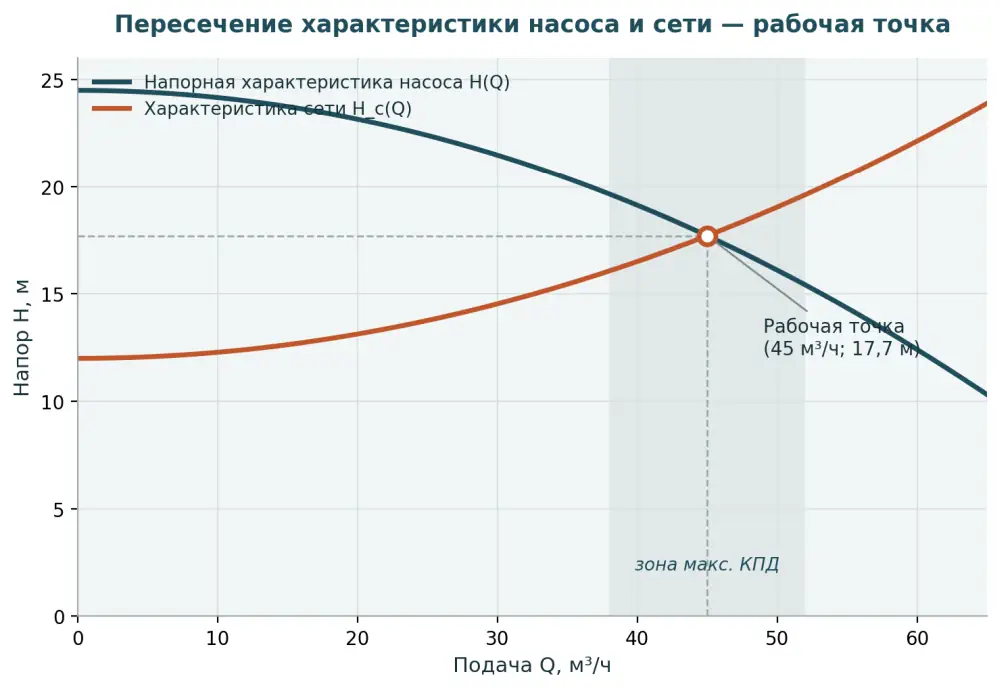

Насос работает не в произвольной точке своей паспортной кривой H(Q), а строго в точке пересечения этой кривой с параболой сети. Изменили диаметр, добавили обратный клапан, нарастили длину трассы — сместили параболу и, соответственно, рабочую точку, даже если сам насос физически остался прежним.
Что происходит при смещении рабочей точки
| Смещение рабочей точки | Гидравлическая причина | Эксплуатационное последствие |
|---|---|---|
| Левее пика КПД (подача ниже расчётной) | Заниженный расход при завышенном напоре насоса относительно сети | Рост вибрации, радиальная нагрузка на вал, ускоренный износ подшипников и торцевых уплотнений |
| Правее пика КПД (перегрузка по расходу) | Сопротивление сети ниже расчётного — например, после замены арматуры на менее сопротивляемую | Недостаток напора у потребителя, рост тока электродвигателя, срабатывание тепловой защиты |
| Дросселирование задвижкой на напоре | Искусственное увеличение S_c для смещения точки влево | Избыточная энергия рассеивается на задвижке в виде тепла — насос платит за это полной мощностью |
Кавитация: запас NPSH как ограничитель производительности
Если давление на входе в рабочее колесо падает ниже давления насыщенных паров жидкости, в потоке образуются паровые пузырьки. При попадании в зону повышенного давления они схлопываются, создавая локальные гидроудары — по разным оценкам, давление в точке коллапса может кратковременно превышать 1000 атм на площади в доли миллиметра. Это разрушает даже износостойкие пары трения торцевых уплотнений — карбид вольфрама или карбид кремния — и выедает питтинг на кромках рабочего колеса.
Запас по кавитации проверяется сопоставлением двух величин:
- NPSHa — располагаемый кавитационный запас на объекте, м
- p_атм — атмосферное давление, Па
- p_нас.пар — давление насыщенных паров жидкости при рабочей температуре, Па (для воды растёт с 2,3 кПа при 20 °C до 12,3 кПа при 50 °C)
- h_вс — потери напора на всасывающей линии, м
- H_геод.вс — геодезическая высота всасывания, м
Условие безкавитационной работы: NPSHa должен превышать паспортный NPSHr насоса с запасом не менее 0,5–1 м. Чем выше подача сверх расчётной, тем больше скорость потока во всасывающем патрубке и тем ниже NPSHa — поэтому работа правее оптимальной точки опасна вдвойне: и по нагреву двигателя, и по кавитации.
Регулирование напора и подачи без потерь на дросселировании
Дросселирование задвижкой смещает рабочую точку, но не снижает потребляемую мощность пропорционально расходу — насос продолжает вращаться с той же частотой, а избыточная энергия сгорает на клапане. Энергоэффективная альтернатива — изменение частоты вращения рабочего колеса, подчиняющееся законам пропорциональности (законам подобия):
- n₁, n₂ — частота вращения вала до и после регулирования, об/мин
- P₁, P₂ — потребляемая мощность на валу, кВт
Из кубической зависимости следует практический вывод: снижение частоты вращения на 20 % (например, ночью, при падении притока стоков или полива) снижает потребляемую мощность примерно на 49 %, тогда как дросселирование того же расхода задвижкой почти не меняет электропотребление. Именно поэтому для объектов с переменным притоком — канализационных насосных станций, станций полива, систем повышения давления в многоэтажной застройке — регулирование частотным преобразователем окупается за счёт разницы в потреблении, а не только за счёт мягкого пуска.

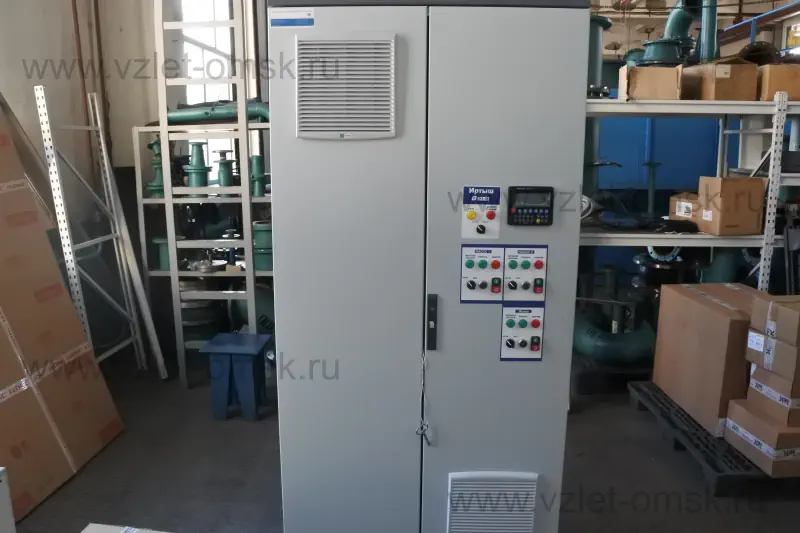

На практике это определяет требования к шкафу автоматики: он должен не просто включать и выключать агрегат по уровню, а удерживать насос в зоне максимального КПД при изменении притока в течение суток. У заводского оборудования «Взлёт» эту задачу решают шкафы управления серии ШУН и ШУП с частотным регулированием и контролем сухого хода — они меняют частоту вращения по сигналу датчика уровня или давления, не давая рабочей точке уходить в зону дросселирования. Широкий модельный ряд насосов серии «Иртыш» — свыше тысячи модификаций по подаче, напору и типу рабочего колеса — в этом контексте не про ассортимент ради ассортимента: он позволяет подобрать корпус под расчётную пару Q–H без завышенного запаса «на всякий случай», который и уводит рабочую точку влево от пика КПД. Для объектов, где сеть не терпит перерыва в подаче независимо от состояния электросети — пожаротушение, дренаж при паводке, — тот же принцип подбора по факту требуемых Q и H применяется и к автономным дизельным насосным станциям ДНС, только источником вращения служит дизельный двигатель, а не электропривод.
Пример расчёта рабочей точки
Исходные данные: геодезическая высота подъёма H_геод = 12 м; расчётный расход Q = 45 м³/ч (0,0125 м³/с); трубопровод стальной, d = 0,1 м; длина L = 180 м; сумма местных сопротивлений Σξ = 8; λ = 0,02.
h_тр = 0,02 · (180/0,1) · (1,59²/19,62) ≈ 4,64 м
h_м = 8 · (1,59²/19,62) ≈ 1,03 м
H_c = 12 + 4,64 + 1,03 ≈ 17,7 м
Это значит, что кривая H(Q) подбираемого насоса должна проходить через точку (45 м³/ч; 17,7 м) в зоне максимального КПД — а не просто «иметь напор не ниже 17,7 м», как нередко формулируют заявку без расчёта.
Практические вопросы по подбору напора и производительности
Что произойдёт, если насос выбран с намеренным запасом по напору «на всякий случай»?
Рабочая точка сместится влево от пика КПД: реальная подача окажется ниже расчётной, вырастет радиальная нагрузка на вал и вибрация, а часть электроэнергии уйдёт не на перекачку, а на преодоление избыточного напора внутри самого насоса.
Можно ли компенсировать нехватку подачи, полностью открыв задвижку на напоре?
Только если рабочая точка изначально была смещена влево из-за самой задвижки. Если насос физически не развивает нужный напор при требуемом расходе, открытие арматуры лишь уменьшит потери на ней, но не изменит пересечение кривых — нужен пересчёт подбора или замена рабочего колеса.
Как часто нужно проверять кавитационный запас NPSH?
Пересчёт нужен при любом изменении условий на всасывающей линии — росте температуры перекачиваемой жидкости, увеличении высоты всасывания, засорении приёмного клапана или сезонном снижении уровня в источнике, а не только на этапе первичного проектирования.
Что выгоднее для регулировки подачи — частотный преобразователь или обточка рабочего колеса?
Обточка меняет кривую H(Q) один раз и необратимо — это разумно, если условия сети постоянны. Частотный преобразователь удерживает насос в зоне максимального КПД при переменном притоке и позволяет вернуть полную характеристику в любой момент, что окупается на объектах с суточной или сезонной неравномерностью расхода.
Почему при одинаковой подаче зимой и летом насос может работать в разных режимах?
Вязкость и плотность жидкости меняются с температурой, а вместе с ними — коэффициент трения λ и давление насыщенных паров. Характеристика сети сдвигается, и без пересчёта или автоматического регулирования насос может незаметно перейти в зону пониженного запаса NPSH.
