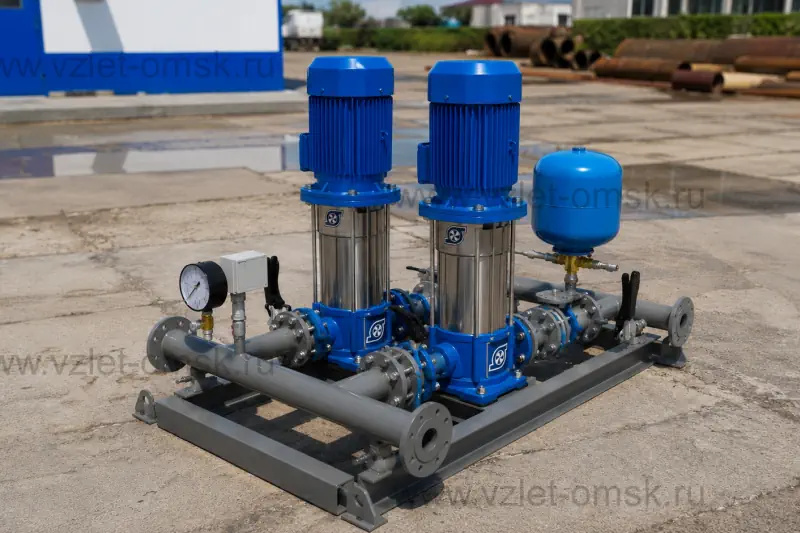

Установка повышения давления Иртыш-Комфорт-НВС производства завода ОДО «Предприятие "Взлет"» представляет собой автоматизированный насосный узел блочно-модульного типа, сконструированный на базе вертикальных многоступенчатых насосов серии «Иртыш НВС». Оборудование предназначено для автоматического поддержания и стабилизации заданного давления в системах хозяйственно-питьевого, противопожарного и технологического водоснабжения, а также для подачи воды в подпитывающие контуры паровых и водогрейных котлов, системы промышленной фильтрации, циркуляции и орошения. Установка поставляется в полной заводской готовности на несущей раме, комплектуется группой насосных агрегатов (от 2 до 6 штук), всасывающим и напорным коллекторами, запорно-регулирующей арматурой, гидроаккумулятором, датчиками давления и шкафом автоматического управления серии ШУН-Иртыш. Диапазон подачи станций составляет до 180 м³/ч, развиваемый напор — до 200 метров (рабочее давление до 20 бар) при температуре перекачиваемой среды от −15 до +120 °C.
Конструктивные особенности вертикальных многоступенчатых установок Иртыш-Комфорт-НВС
Главное отличие станций серии «Иртыш-Комфорт-НВС» от традиционных насосных станций на консольных или горизонтальных агрегатах заключается в использовании вертикальной секционной схемы. В насосах серии НВС рабочие колёса (ступени) расположены последовательно друг над другом на едином вертикальном валу. Такая гидравлическая компоновка позволяет последовательно наращивать суммарный напор установки без увеличения её горизонтальных габаритов.
Материальное исполнение и узлы трения
Все элементы проточной части насосов НВС, соприкасающиеся с перекачиваемой жидкостью — рабочие колёса, щелевые уплотнения, направляющие аппараты (диффузоры), щелевые цилиндры и вал, — изготавливаются из хромоникелевой нержавеющей стали (AISI 304 или AISI 316L по заказу). Промежуточные проставки и камеры всасывания/нагнетания выполнены из высокопрочного чугуна или нержавеющей стали.
Ключевые инженерные решения узла вала:
- Подшипники скольжения опорного диффузора выполнены из карбида вольфрама. Этот сверхтвёрдый материал смазывается непосредственно перекачиваемой средой и обладает высокой стойкостью к абразивному износу, что исключает необходимость подачи внешнего смазочного материала и предотвращает люфт вала при длительной эксплуатации.
- Торцевое уплотнение вала подшипникового узла — одинарное механическое уплотнение с парами трения «карбид кремния / карбид кремния» или «графит / карбид кремния» с эластомерами из EPDM или Viton. В отличие от сальниковой набивки, торцевое уплотнение не требует постоянной подтяжки, выдерживает рабочее давление до 2,0–2,5 МПа и исключает капельные утечки теплоносителя или технической воды.
- Модульная разборная конструкция. Насосный агрегат является полностью ремонтопригодным: замена отдельной ступени, подшипника или торцевого уплотнения производится без демонтажа всей станции с фундамента и без списания агрегата целиком.
Сравнительный анализ компоновок насосных установок
При проектировании насосных станций в ограниченных пространствах (подвалы зданий, блочно-модульные КНС, встроенные котельные, техэтажи) выбор типа насосного агрегата оказывает определяющее влияние на капитальные затраты и удобство обслуживания.
| Характеристика / Параметр | Установка «Иртыш-Комфорт-НВС» (вертикальные насосы) | Установка на консольных насосах (горизонтальные) |
|---|---|---|
| Занимаемая площадь | Минимальная (насосы растут вверх, компактная рама) | В 2,5–3,5 раза больше за счёт горизонтального вала и муфты |
| Масса конструкции | Снижена на 30–45% при аналогичной производительности | Высокая за счёт массивных чугунных рамы и корпусов |
| Уровень шума и вибрации | Низкий (вертикальная ось, точная динамическая балансировка) | Средний / Высокий (требуется виброизолирующий фундамент) |
| Температура среды | От −15 до +120 °C в стандартном исполнении | Обычно до +85...+90 °C (требуются спецверсии уплотнений) |
| Ремонтопригодность | Покомпонентная разборка секций без снятия электродвигателя | Требуется центровка валов насоса и двигателя при сборке |
| Герметичность вала | Необслуживаемое торцевое механическое уплотнение | Сальниковая набивка (требует ухода) или торцевое уплотнение |
Физика процесса и гидравлический расчёт параметров установки
Правильный подбор насосной установки повысительного типа основан на совместном расчёте гидравлической характеристики сети и графической характеристики насосных агрегатов при параллельной работе согласно требованиям СП 30.13330 и СП 31.13330.
1. Расчёт требуемого напора станции (Hст)
Суммарный напор, который должна развивать установка «Иртыш-Комфорт-НВС», определяется по формуле:
где:
- Hгеом — геометрическая высота подъёма воды от оси всасывающего коллектора установки до наивысшей или наиболее удалённой точки водоразбора, м;
- ∑hп — суммарные потери напора на трение по длине трубопроводов и в местном сопротивлении (арматура, повороты, фильтры, водомерные узлы) при расчётном максимальном расходе Qmax, м;
- Hсв — свободный наименьший напор перед диктующим водоразборным краном или технологическим оборудованием (принимается от 5 до 15 м в зависимости от типа объекта), м;
- Pвх — гарантированный минимальный подпор (давление) во внешнем всасывающем трубопроводе или городском водопроводе, выраженный в метрах водяного столба (1 бар ≈ 10.2 м в. ст.).
2. Расчёт потребляемой электрической мощности (Pэл)
Суммарная гидравлическая и потребляемая гидравлическими агрегатами электрическая мощность рассчитывается исходя из рабочей точки станции (Qст, Hст):
Pэл = Pгидр / (ηнас · ηдв) = (ρ · g · Qст · Hст) / (3600 · 1000 · ηнас · ηдв) (кВт)
где:
- ρ — плотность перекачиваемой жидкости (для воды при 20 °C ρ ≈ 1000 кг/м³, при 120 °C ρ ≈ 943 кг/м³);
- g — ускорение свободного падения (9.81 м/с²);
- Qст — суммарная подача установки в рабочей точке, м³/ч;
- Hст — напор станции в рабочей точке, м;
- ηнас — гидравлический КПД насоса НВС (для многоступенчатых секционных насосов «Иртыш» составляет 0,68–0,78);
- ηдв — КПД асинхронного электродвигателя (классы энергоэффективности IE2 / IE3, составляющие 0,85–0,94).
3. Проверка кавитационного запаса (NPSHA)
Для исключения кавитационного разрушения рабочих колёс первой ступени и карбидовольфрамовых подшипников скольжения при перекачке горячей воды (до +120 °C) необходимо соблюдение условия:
где:
- NPSHA — располагаемый кавитационный запас системы:
NPSHA = (Pвх.абс - Ps) / (ρ · g) ± hгеом.вс - hп.вс
- NPSHR — требуемый кавитационный запас насоса серии Иртыш НВС;
- Ps — давление насыщенных паров воды при рабочей температуре (при +20 °C Ps = 0.0023 МПа, а при +120 °C Ps = 0.198 МПа);
- hгеом.вс — геометрический подпор (знак «+») или высота всасывания (знак «-») над уровнем жидкости.
При перекачке воды с температурой свыше +80 °C величина давления насыщенных паров Ps резко возрастает, поэтому установка «Иртыш-Комфорт-НВС» должна эксплуатироваться с обязательным избыточным подпором на входе (Pвх > 0), чтобы предотвратить закипание жидкости внутри гидравлических каналов диффузора.
Сферы применения на производстве и в коммунальном хозяйстве
Благодаря широкому температурному диапазону (от −15 до +120 °C), высокому развиваемому давлению (до 20 бар) и исполнению проточной части из нержавеющей стали, установки повышения давления «Иртыш-Комфорт-НВС» покрывают широкий спектр задач в промышленности и энергетике.
- Подпитка паровых и водогрейных котлов. В котельных установках требуется непрерывная подача питательной воды под давлением, превышающим рабочее давление в барабане котла. Насосы серии НВС устойчиво работают с деаэрированной водой при температурах до +120 °C без опасности перегрева уплотнений.
- Промышленные установки фильтрации и обратного осмоса. Системы мембранного обессоливания воды требуют высокого стабильного входного давления (от 12 до 18 бар) при минимальных пульсациях потока. Многоступенчатая конструкция НВС обеспечивает сглаженную подачу без гидравлических ударов.
- Хозяйственно-питьевое водоснабжение (ХВС/ГВС). Повышение давления в высотных жилых домах, коммерческих центрах, гостиницах и больницах, где естественное давление городской сети не обеспечивает нормативный напор на верхних этажах.
- Промышленная циркуляция и технологический подпор. Подача нейтральных маловязких моющих растворов, хладагентов, смазочно-охлаждающих жидкостей (СОЖ) и технической воды на металлообрабатывающих, химических и пищевых предприятиях.
- Системы орошения и агрокомплексы. Подача воды в спринклерные и капельные системы полива тепличных хозяйств и сельскохозяйственных угодий.
Шкафы автоматики ШУН-Иртыш и алгоритмы управления
Автоматическое управление работой установки «Иртыш-Комфорт-НВС» осуществляется посредством шкафа управления ШУН-Иртыш, монтируемого непосредственно на общей несущей раме или на отдельном стойковом основании. Шкаф оснащается микропроцессорным контроллером, считывающим показания с аналогового датчика давления (4–20 мА), установленного на напорном коллекторе станции.
Модификации шкафов управления ШУН
| Серия ШУН | Тип пуска электродвигателей | Область применения и преимущества | Класс защиты |
|---|---|---|---|
| ШУН-Иртыш-ПП | Прямой пуск (через контакторы) | Маломощные установки (до 11 кВт). Простая схема, минимальная стоимость. | IP54 |
| ШУН-Иртыш-УПП | Плавный пуск (устройства УПП/SoftStarter) | Установки средней мощности (до 110 кВт). Снижение пусковых токов в 2,5–3 раза. | IP54 / IP65 |
| ШУН-Иртыш-ЧП | Частотное регулирование (ПЧ / VFD) | Мощность до 315 кВт. Максимальная энергоэффективность, точное поддержание давления. | IP54 |
Ключевые функции автоматики станции
- Поддержание заданного давления с выравниванием наработки. Микроконтроллер сравнивает текущее давление в напорном коллекторе с уставкой. При росте водоразбора автоматика последовательно подключает дополнительные (пиковые) насосы. При снижении потребления лишние агрегаты отключаются.
- Чередование насосов (Ротация). При каждом новом включении или по истечении заданного интервала времени (например, 24 часа) ведущим становится насос с наименьшим количеством наработанных моточасов. Это обеспечивает равномерный естественный износ всех агрегатов группы и предотвращает закисание подшипников простаивающего резервного насоса.
- Автоматическое замещение (Резервирование). В случае неисправности (срабатывание теплового реле, авария частотного преобразователя, обрыв фазы) работающего насоса шкаф управления за доли секунды отключает аварийный агрегат и вводит в работу резервный насос, подавая сигнал тревоги на диспетчерский пульт.
- Защита от сухого хода. По сигналу реле давления на входе, датчика уровня в резервуаре или по изменению коэффициента мощности (cos φ) контроллер останавливает станцию при отсутствии воды, предотвращая повреждение торцевых уплотнений и подшипников скольжения.
- Исключение гидроударов. В модификациях с частотным регулированием (ШУН-Иртыш-ЧП) разгон и остановка насосов происходят по плавной S-образной характеристике. Это полностью устраняет скачки давления, рассчитываемые по формуле Жуковского (ΔP = ρ · c · Δv), защищая трубопроводы и арматуру от разрушения.
Технические характеристики станций серии Иртыш-Комфорт-НВС
Сводная таблица инженерных параметров сводного модельного ряда установок повышения давления серии «Иртыш-Комфорт-НВС»:
| Наименование параметра | Значение / Характеристика |
|---|---|
| Количество насосных агрегатов в установке | от 2 до 6 шт. (включая резервные) |
| Максимальная производительность (подача, Q) | до 180 м³/ч |
| Максимальный развиваемый напор (H) | до 200 м (20 бар / 2,0 МПа) |
| Температура перекачиваемой жидкости | от −15 до +120 °C |
| Температура окружающей среды | от +1 до +40 °C |
| Материал проточной части насосов | Нержавеющая сталь AISI 304 / AISI 316L |
| Материал коллекторов (всас/напор) | Нержавеющая сталь AISI 304 |
| Тип уплотнения вала | Одинарное торцевое механическое (CAR/CER/SiC/EPDM) |
| Тип подшипников скольжения | Карбид вольфрама |
| Параметры питающей сети | 3~380 В (±10%), 50 Гц |
| Класс изоляции электродвигателей | F |
| Степень защиты станции / шкафа | IP54 / IP65 |
| Срок изготовления и сборки на заводе | от 10 до 20 рабочих дней |
Часто задаваемые вопросы (FAQ)
В чём преимущество вертикальных насосов НВС перед горизонтальными консольными при сборке насосной станции?
Главное преимущество — компактность и экономия площади до 60–70%. Вертикальные многоступенчатые насосы растут вверх, а не в ширину, что позволяет разместить станцию высокой производительности (до 180 м³/ч) на раме шириной всего 0,8–1,2 метра. Это критически важно при реконструкции тесных подвальных насосных станций или при монтаже оборудования в блочно-модульных зданиях.
Как защитить торцевые уплотнения и подшипники насоса НВС при перекачке горячей воды (+100...+120 °C)?
Для предотвращения кавитации и вскипания жидкости внутри насоса при высокой температуре необходим постоянный подпор на входе (NPSHA > NPSHR + 0.5 м). Шкаф управления ШУН-Иртыш контролирует входное давление с помощью аналогового датчика и блокирует запуск насосов при падении давления ниже критического уровня Pвх.мин.
Требуется ли останавливать всю станцию «Иртыш-Комфорт-НВС» для проведения ТО одного из насосов?
Нет, останавливать станцию не требуется. Каждая насосная линия оснащена индивидуальной запорной арматурой (задвижками/дисковыми затворами) на всасывающем и напорном патрубках, а также обратным клапаном. Выведенный в ремонт насос перекрывается арматурой и обесточивается в шкафу управления, пока остальные агрегаты продолжают поддерживать давление в сети в автоматическом режиме.
Из чего выполнены подшипники насосов и как часто их нужно смазывать?
Подшипники скольжения промежуточных диффузоров выполнены из сверхтвёрдого карбида вольфрама. Они не требуют консистентной смазки и технического обслуживания на протяжении всего срока службы, так как смазываются и охлаждаются непосредственно потоком перекачиваемой воды.
