Насосы фекальные погружные с измельчителем: руководство по применению и ограничениям

Насосы с измельчителем для канализации

Эта статья — практическое руководство по применению насосов с измельчителем для отвода сточных вод. Информация полезна как для частных лиц, так и для профессионалов (инженеры, ЖКХ, водоканалы, проектировщики). Мы опираемся на многолетний практический опыт, чтобы дать исчерпывающие рекомендации по назначению, применению и, главное, ограничениям этого оборудования.

Выбор насоса для перекачки загрязненных жидкостей — критически важная задача. На рынке часто предлагаются погружные фекальные насосы с измельчителем, позиционируемые как универсальное решение. Однако это заблуждение.

Насосы с измельчителем изначально задумывались для решения проблемы засоров твердыми и волокнистыми включениями на входе. Идея привлекательна, но реальный состав стоков диктует свои условия. Рассмотрим, почему преимущества таких насосов в сложных условиях — скорее миф, а не эффективное инженерное решение.

В последующих разделах мы детально разберем, почему и в каких условиях насосы с измельчителем могут быть эффективны, а когда их использование становится источником проблем. Мы рассмотрим альтернативные решения и дадим практические рекомендации по выбору оборудования для различных условий эксплуатации.

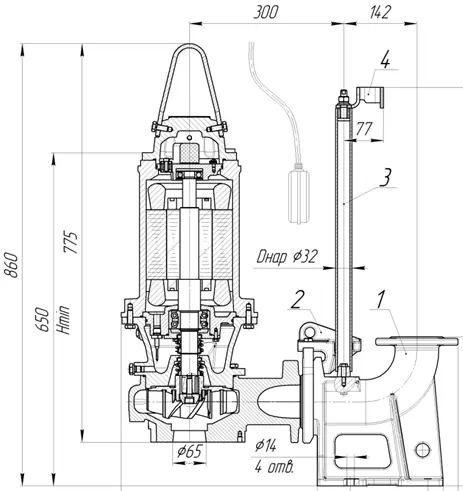

Погружной фекальный насос с измельчителем

— модификация стандартного насоса, включающая:

• Герметичный электродвигатель: Работает при полном погружении.
• Гидравлическая часть: Корпус спиральный и рабочее колесо, создающие поток и напор.
• Измельчающий механизм: Ключевой элемент. Состоит из неподвижного и вращающегося ножа (или режущих пластин/дисков).

Принцип работы: Сточные воды с твердыми/волокнистыми включениями проходят через измельчитель. Вращающийся нож измельчает материалы, после чего они поступают в гидравлическую часть и перекачиваются по напорному трубопроводу.

Фекальные насосы с режущим механизмом - краткий экскурс в историю: когда и как появилось такое решение.

Чтобы понять, где насос с измельчителем действительно эффективен, стоит обратиться к его истории создания. Погружные насосы для сточных вод не являются новинкой; их активное развитие началось во второй половине XX века с появлением надежных герметичных электродвигателей. Шведская компания Flygt, представившая первые погружные насосы еще в 1940-х, стала одним из пионеров в этой области.

Идея оснастить насос измельчителем появилась около 1970-1980-х годов и была связана с развитием в Европе децентрализованных систем водоотведения и напорных канализационных сетей малого диаметра (Low Pressure Sewer Systems - LPS).

В сельской местности и регионах с сложным рельефом строительство традиционной самотечной канализации с большими трубами было экономически нецелесообразным или технически невозможным. Напорные системы позволили прокладывать трубы меньшего диаметра (50-100 мм), не углубляясь в землю. Для работы этих систем требовались небольшие насосные станции, установленные на выходе из домовладений. Сточные воды собирались в резервуаре, а затем насос подавал их в общую напорную сеть. Из-за малых диаметров труб возникала проблема засоров крупными включениями, что привело к идее измельчать мусор перед насосом, чтобы он легче проходил по тонким трубам.

Одного автора этой идеи назвать трудно; она возникла в ответ на инженерные вызовы времени. Крупные европейские производители, такие как Flygt, Grundfos, KSB и другие, начали разрабатывать насосы для небольших бытовых и коммерческих систем с напорными сетями малого диаметра, оснащенные измельчителями.

Сегодня погружные насосы с измельчителем производятся многими компаниями по всему миру. Однако наличие этого насоса в линейке какого-либо производителя не свидетельствует о его универсальности для всех задач.

В каталогах серьезных компаний всегда четко прописываются область применения и ограничения для каждого типа насоса. История показывает, что насос с измельчителем — специализированное решение для определенных условий, характерных для стран Европы (Германия, Швеция, Дания). Оно было разработано для небольших объемов бытовых стоков с необходимостью перекачки по трубам малого диаметра в децентрализованных системах. Такие условия сильно отличаются от российских реалий.

Этот насос никогда не разрабатывался как замена предварительной механической очистки для крупных объектов с высоким содержанием разнообразного и проблемного мусора. Понимание такой истории помогает развеять мифы о его универсальности и очевидной инженерной ошибкой является попытка использовать его в сложных условиях, где возникают непредсказуемые ситуации и высокие эксплуатационные нагрузки.

Насос канализационный погружной фекальный с режущим механизмом. Миф об эффективности в тяжелых условиях.

Миф: Распространенное заблуждение — способность насоса перерабатывать любые отходы (тряпки, пакеты, крупные предметы). Процесс измельчения легко проходит без предварительной очистки, и ни решетки, ни корзины не нужны.

Аналогия: Представьте, что у вас есть блендер. Вы бросаете в него банан — получается пюре. Кладете орехи — появляется крошка. А что будет, если засунуть туда старый ботинок или кусок стальной арматуры? Правильно — он сломается, ножи погнутся, а мотор сгорит. То же справедливо для насоса с измельчителем, при контакте с реальными канализационными стоками.

Критические моменты в условиях тяжелых нагрузок:

1. Характер стоков: В городских, промышленных канализационных системах и в некоторых бытовых канализациях встречаются:

• Волокнистые материалы: Синтетические тряпки, влажные салфетки (основная проблема), волосы, текстильные волокна.
• Крупные предметы: Пластиковые бутылки, деревянные щепки, камни и строительный мусор.
• Абразивные частицы: Песок и ил, способствующие быстрому износу оборудования.
• Жиры и масла: Они слипаются с измельченными частицами, создавая дополнительные проблемы.

2. Ограниченные возможности измельчителя: Даже качественный измельчающий механизм не предназначен для обработки столь разнообразных и тяжелых включений.

• Наматывание: Длинные волокна (в основном влажные салфетки) не режутся, а наматываются на вращающийся нож, что блокирует работу измельчителя и насоса.
• Повреждение и затупление ножей: Твердые предметы (камни и металл) могут ломать режущие кромки, а абразив (например, песок) вызывает их затупление, что приводит к нарушению работы насоса.
• Перегрузка двигателя: Попытка измельчить прочные материалы или работа с намотанным мусором создают высокую нагрузку на двигатель, что может привести к его перегреву и выходу из строя.

Важные нюансы:

• Стоимость владения: Первоначальная цена насоса с измельчителем может быть сопоставима с ценой других типов оборудования, но долгосрочные расходы на обслуживание режущего механизма и высокое энергопотребление значительно увеличивают общую стоимость.
• Срок службы: Интенсивный износ измельчителя сокращает общий срок службы насоса по сравнению с моделями, которые работают с крупными включениями без их измельчения.
• Риски повреждений: Попадание крупных неразрушаемых предметов может привести не только к повреждению измельчителя, но и к повреждениям вала двигателя, уплотнений и даже самого мотора.

Вывод Насос с измельчителем изначально задумывался как решением, но в условиях реальной эксплуатации он быстро превращается в источник проблем. Измельчающий механизм часто выходит из строя или блокируется, что делает насос неспособным перекачивать неизмельченные включения и вызывает множество эксплуатационных трудностей.

Фекальный насос с измельчителем: проблемы в эксплуатации, обслуживание и стоимость владения

Если вы рассматриваете насос с измельчителем для частного дома и готовы периодически извлекать его из колодца для очистки, обратите внимание на качество ножей, материал изготовления, мощность двигателя и герметичность.

Однако специалисты водоканалов, инженеры промышленных предприятий и проектировщики серьезных объектов должны отказаться от этой идеи. Для таких задач существуют более подходящие решения.

Использование насосов с измельчителем в неподходящих условиях приводит к следующим проблемам:

• Частые остановки: Наматывание волокон или заклинивание измельчителя вызывают остановки насоса, переполнение резервуаров и аварии в системе.
• Высокие эксплуатационные расходы:
  • Дорогостоящее обслуживание: Регулярное извлечение насоса, ручная очистка от намоток, заточка или замена ножей — трудоемкий и затратный процесс.
  • Ремонт: Повреждение ножей, уплотнений, перегрев и выход из строя двигателя требуют значительных вложений.
  • Потери от простоя: Снижение производительности или остановка системы из-за аварий и ремонтов.
• Риск засоров в трубопроводе: Даже измельченные частицы могут образовывать пробки в трубах, особенно на поворотах или в местах изменения диаметра, особенно перед неполнопроходной арматурой. Устранение таких засоров может быть сложнее, чем ремонт самого насоса.

Насос с вихревым рабочим колесом (Vortex).

В сложных условиях эффективной альтернативой является погружной фекальный насос с вихревым рабочим колесом (Vortex) или аналогичной конструкцией с большим свободным проходом. Эти насосы разработаны для перекачки стоков с крупными и волокнистыми включениями без их измельчения.

Таблица 1. Сравнение: канализационный насос с измельчителем и погружной канализационный насос с вихревым колесом

Вывод: Благодаря вихревому потоку или большому проходному сечению, включения проходят через гидравлическую часть, обеспечивая значительно большую надежность в сложных условиях, чем насосы с измельчителем.

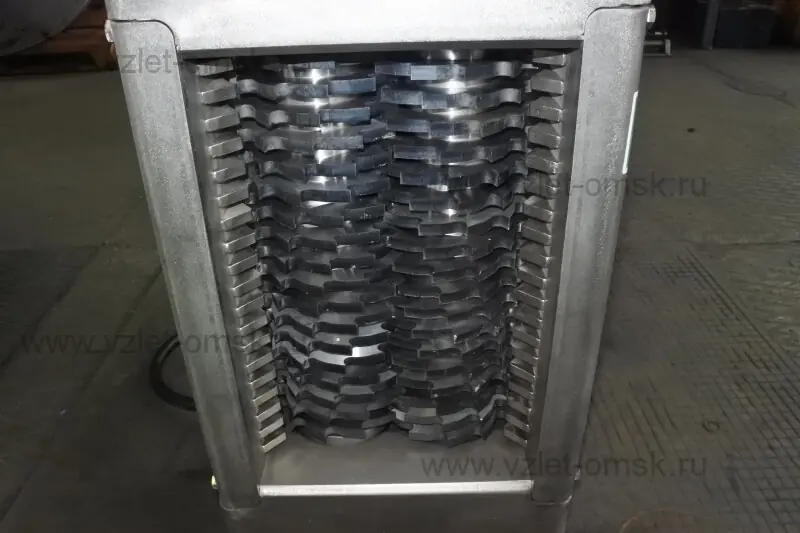

Решетки-дробилки: компромиссное решение для измельчения мусора.

В контексте проблемы мусора в стоках стоит упомянуть решетки-дробилки. Устанавливаемые перед насосной станцией, они задерживают крупные включения и измельчают их встроенным механизмом. Это предпочтительнее, чем измельчитель внутри насоса, так как дробилки обычно оснащены множеством твердосплавных фрез, отдельным двигателем и системой реверса для предотвращения заклинивания. Однако и их необходимо периодически чистить и менять ножи.

Принцип работы: Крупный мусор задерживается на решетке, а вращающиеся ножи измельчают его. Измельченные частицы проходят через решетку дальше в систему.
Плюсы: Защита насосов от заклинивания крупными предметами.
Минусы:

• Износ и обслуживание: Ножи изнашиваются от абразива и повреждаются твердыми предметами. Требуется регулярное и трудоемкое обслуживание, включая замену режущих элементов.
• Не удаление мусора: Мусор только уменьшается в размерах, оставаясь в потоке, что создает риск засоров.

Вывод: Решетка-дробилка — полумера, не заменяющая эффективную предварительную механическую очистку. Для полного решения проблемы мусора необходимы механизированные решетки, удаляющие, прессующие и выгружающие мусор в контейнеры.

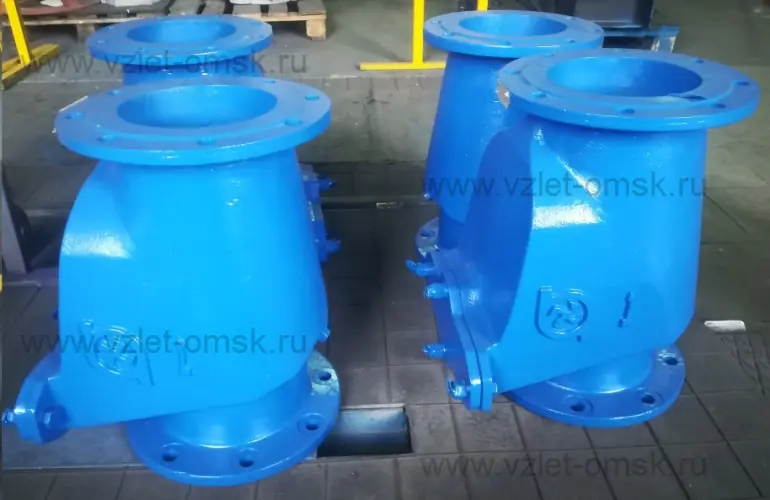

Обратный клапан в системе канализации: важность выбора

Обратный клапан — обязательный элемент напорного трубопровода, предотвращающий обратный поток жидкости. В канализационных системах он препятствует возврату стоков на насосную станцию при остановке насоса. В системах с крупными включениями, использующих предварительную очистку (корзины, решетки) и насосы с вихревым колесом, обратные клапаны часто становятся узким местом. Поворотные клапаны, например, могут препятствовать проходу крупного мусора, вызывая засоры и увеличивая гидравлическое сопротивление.

Решение: Полнопроходные обратные клапана "Иртыш КСВ", или аналогичные, обеспечивают полное открытие проходного сечения, предотвращая застревание мусора. Это гарантирует:

• Надежную защиту от засоров.
• Снижение затрат на обслуживание.
• Минимальные гидравлические потери.
• Повышение общей надежности системы.

В сочетании с предварительной очисткой и насосами Vortex, полнопроходные клапаны обеспечивают бесперебойную работу системы перекачки сильно загрязненных стоков. Полнопроходные модели, такие как "Иртыш КСВ", имеют более длительный срок службы из-за минимального контакта с потоком и износа. При выборе клапанов учитывайте проходное сечение, соответствующее диаметру трубопровода и насоса.

Использование полнопроходной арматуры: Обратные клапаны (например, полнопроходные "Иртыш КСВ") и задвижки не должны препятствовать прохождению твердых частиц.

Заключение
Насосы с измельчителями эффективны только в небольших системах водоотведения, например, в индивидуальных и децентрализованных системах с небольшими объемами бытовых стоков и напорными трубопроводами малого диаметра. Их применение в российских системах канализации часто приводит к поломкам и высоким затратам. Надежные системы водоотведения требуют комплексного подхода, обеспечивающего долговечность и экономическую эффективность.
