Параллельная и последовательная работа насосов
ОДО «Предприятие «Взлет» предлагает услуги профессионального подбора, проектирования и модернизации промышленных насосных систем на базе собственного завода. Имея более чем 30-летний опыт проектирования и выпуска серии «Иртыш», наше предприятие обладает сертифицированной производственной базой, конструкторским отделом и штатом высококвалифицированных инженеров для решения задач любого масштаба.
Параллельная работа насосов

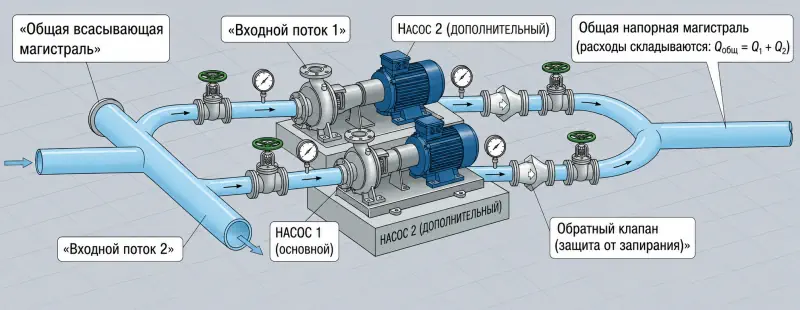

При параллельном соединении оба насоса подключают к одной всасывающей и одной напорной магистрали — каждый через свою ветку. Потоки жидкости сходятся в одной точке и дальше идут по общему трубопроводу.
Главное правило параллельной работы: при одинаковом напоре расходы насосов складываются. Если два одинаковых насоса при напоре 30 метров подают по 50 м³/ч, то вместе они выдадут около 100 м³/ч — но только если сопротивление сети позволит реализовать такой объем.
Оговорка про сопротивление сети
Суммарный расход двух параллельных насосов почти никогда не равен двойной подаче одного аппарата. Чтобы построить общую характеристику, графики расходов складывают по горизонтали для каждого значения напора. Получается новая, более пологая кривая, смещенная вправо.
Однако реальная рабочая точка — это пересечение новой кривой с характеристикой трубопровода. А сопротивление труб растет вместе с ростом расхода. Чем сильнее сопротивление сети, тем меньше выигрыш от второго насоса. На некоторых объектах прирост составляет всего 60–70% вместо теоретических 100%. Поэтому параллельную схему нельзя считать на глаз, просто складывая паспортные данные.
Когда применяется параллельная схема
- Большие расходы: Если нужный объем жидкости превышает возможности любой доступной модели, проще поставить два-три небольших насоса параллельно, чем заказывать редкий и дорогой агрегат.
- Резервирование: Один насос работает, второй стоит в резерве. Если первый откажет, автоматика мгновенно запустит второй. Это необходимо на непрерывных производствах, в системах охлаждения и на водоканалах.
- Подстройка под переменную нагрузку: Вместо одного мощного агрегата, который чаще всего работает вхолостую, ставят несколько малых. При низком разборе работает один насос, в пиковые часы подключаются остальные. Это экономит электроэнергию и удерживает технику в зоне максимального КПД.
- Поэтапное расширение: Если производство растет и требует больше воды, проще врезать в систему дополнительный насос. Это быстрее и дешевле, чем демонтировать старое оборудование, покупать мощный агрегат и перестраивать всю обвязку.
Параллельная схема всегда решает задачу через объем (расход). Если системе не хватает давления, такое подключение ничем не поможет.
Проблемы параллельной работы
Параллельная схема работает предсказуемо только с совместимыми по характеристикам насосами. На практике это правило часто нарушают, что приводит к двум тяжелым проблемам:
- Подавление слабого насоса: Если один аппарат выдает больший напор, чем второй, он начинает «давить» на напарника. Напор сильного насоса смещает рабочую точку слабого туда, где его расход падает до минимума. Слабый насос работает вхолостую и превращается в балласт.
- Эффект запирания и обратный поток: Если напор сильного насоса превышает максимальный напор слабого (при нулевом расходе), слабый насос запирается. Жидкость от сильного агрегата продавливает слабый в обратную сторону. Без защиты это быстро разрушает механизм.
Обратные клапаны на каждой ветке — жесткая необходимость. Без них остановленный или более слабый насос превратится в открытый байпас. Жидкость от работающего аппарата пойдет назад по пути наименьшего сопротивления, а не в систему.
Самый надежный вариант параллельной схемы — две идентичные модели из одной партии. Если насосы разные, их графики Q-H должны максимально совпадать в рабочем диапазоне, а не только в точках максимального паспорта.
Последовательная работа насосов

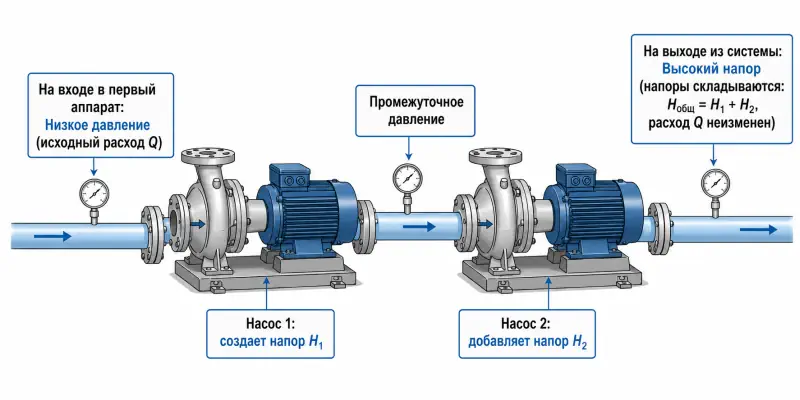

При последовательном соединении насосы монтируют друг за другом: выход первого аппарата подключают ко входу второго. Весь поток жидкости проходит через них по очереди.
Главное правило последовательной работы: при одинаковом расходе напоры насосов складываются. Если два одинаковых насоса при расходе 30 м³/ч дают напор по 20 метров, то вместе они выдадут напор 40 метров при тех же 30 м³/ч. Общая характеристика строится сложением напоров по вертикали. График смещается вверх, но диапазон расходов остается прежним.
Важное отличие: поскольку весь поток идет через обе машины, общий расход жестко ограничен возможностями каждой из них. Если первый насос физически не может пропустить через себя больше 40 кубов, то сколько бы напора ни добавлял второй, система не превысит этот предел. Последовательная схема требует строгого подбора аппаратов по пропускной способности.
Когда применяется последовательная схема
- Высотный подъем или дальняя перекачка: Когда воду нужно подать на верхние этажи высотки или прогнать по длинной трассе с крутым перепадом высот, а один насос не справляется.
- Высокое гидравлическое сопротивление: Узкие трубы, обилие поворотов, задвижек и фильтров тормозят поток. Последовательная схема продавливает это сопротивление за счет суммарного давления.
- Линейные насосные станции: На магистральных трубопроводах насосы разносят в пространстве. Вторая станция перехватывает ослабевший поток через несколько километров и снова поднимает давление.
- Увеличение давления без демонтажа: Если техпроцесс изменился и теперь требует более высокого давления, к старому рабочему насосу просто монтируют последовательный «доводчик».
Многоступенчатые насосы как готовое решение
Многоступенчатый насос — это готовое воплощение последовательной схемы. Внутри одного корпуса на одном валу стоят несколько рабочих колес (ступеней). Жидкость проходит через первое колесо, забирает энергию, перетекает во второе, наращивает давление дальше и так до самого выхода.
| Критерий | Последовательная схема (отдельные насосы) | Многоступенчатый насос |
|---|---|---|
| Когда выбирают | Для модернизации готовой сети или на длинных трассах. | Сразу, на этапе проектирования новой системы. |
| Гибкость | Можно добавить еще один насос, если вырастут требования. | Количество ступеней фиксировано заводом, изменить его нельзя. |
| Габариты и обвязка | Требует много места и сложного трубного монтажа. | Компактное моноблочное решение. |
Многоступенчатые насосы Иртыш идеальны для скважин, систем пожаротушения и водоснабжения высоток, где изначально заложен высокий напор при скромном расходе.
Как рассчитать совместную работу насосов
Чтобы узнать, как поведет себя связка насосов на практике, выполните четыре шага:
- Постройте графики Q-H для каждого насоса: Возьмите паспортные кривые зависимости напора от расхода для обеих машин.
- Постройте суммарную характеристику:
- Для параллельной схемы: зафиксируйте значение напора, сложите расходы двух насосов по горизонтали и поставьте точку. Повторите для 5–6 значений.
- Для последовательной схемы: зафиксируйте значение расхода, сложите напоры двух насосов по вертикали и поставьте точку.
- Наложите график трубопровода: Постройте кривую сопротивления вашей сети. Она учитывает статическую высоту подъема и гидравлические потери, которые растут пропорционально квадрату расхода.
- Найдите реальную рабочую точку: Точка, в которой пересекутся суммарный график насосов и кривая трубопровода, покажет реальные расход и напор, которые установятся в системе.
Упрощенный расчет (сложение максимальных паспортных чисел) показывает лишь теоретический предел. Трубопровод всегда вносит свои коррективы, срезая итоговую эффективность.
Главные выводы
- Идите от дефицита параметра: Не хватает объема — соединяйте параллельно. Не хватает давления — последовательно.
- Проверяйте совместимость: Параллельная схема сожрет слабый насос, если их кривые напора сильно различаются. Последовательная схема задохнется, если у насосов разная пропускная способность.
- Всегда считайте сопротивление сети: Без графика трубопровода любой подбор оборудования остается лишь угадыванием, а не инженерным расчетом.
