Подбор насоса для агрессивных сред (кислоты, щёлочи, химия)

Что делает среду агрессивной для насоса

Понятие «агрессивная среда» объединяет разные по природе факторы. Все они одинаково опасны для оборудования. Механизмы разрушения важно изучить до того, как переходить к выбору материалов и конструкции насоса.

• Химическая коррозия: Это основной механизм разрушения. Кислоты и щёлочи вступают в реакцию с металлом корпуса и рабочего колеса. Жидкость постепенно растворяет поверхности или образует рыхлые продукты окисления, которые снижают прочность деталей. Скорость этого процесса зависит от конкретного вещества и его концентрации. Один и тот же металл может стойко выдерживать одну кислоту, но быстро разрушаться в другой.
• Разрушение уплотнений: Эта проблема часто оказывается более острой, чем коррозия самого корпуса. Резиновые и полимерные элементы реагируют на химию иначе, чем металл. Одни материалы набухают и теряют эластичность, другие растрескиваются, третьи просто растворяются при длительном контакте. Уплотнение — самое тонкое и нагруженное место насоса. Именно оно чаще всего становится первой точкой отказа.
• Температурная составляющая: Нагрев кратно усиливает оба эффекта. Скорость химических реакций, включая коррозию, растёт вместе с температурой. Материал, который стабилен при комнатной температуре, разрушается значительно быстрее при нагреве до рабочих параметров технологического процесса. Поэтому температура — не второстепенный, а ключевой параметр при подборе материалов.
• Сочетание факторов: Агрессивная среда с абразивными включениями уничтожает оборудование быстрее, чем каждый фактор по отдельности. Химическое воздействие ослабляет поверхность материала, а твёрдые частицы механически стачивают этот поврежденный слой.

Материалы проточной части. Выбор под среду

Выбор материала корпуса и рабочего колеса зависит от конкретных веществ, с которыми предстоит работать насосу. Как завод-изготовитель с собственным конструкторским отделом, мы обеспечиваем точный расчет нагрузок под индивидуальные условия эксплуатации:

• Нержавеющая сталь: Это базовое решение для сред со средней агрессивностью. Однако марки стали заметно различаются по свойствам. Обычная нержавейка справляется с частью щелочных растворов и разбавленными кислотами. Для тяжелых условий, вроде соляной и серной кислоты в высокой концентрации, требуются легированные марки с повышенным содержанием никеля и молибдена.
• Титан: Обладает исключительной устойчивостью к большинству кислот, особенно окислительного типа, и к морской воде. Это один из самых надёжных материалов для химических производств. Он стоит дорого, поэтому его применяют там, где бюджетные решения не справляются или где важна долговечность.
• Полимеры (PVDF и PTFE / фторопласт): Пластики устойчивы практически ко всем распространённым кислотам и щелочам, включая концентрированные растворы. Их ограничивает меньшая механическая прочность и узкий температурный диапазон. Полимерные насосы обычно применяют, если давление и температура среды не выходят за пределы возможностей пластика.
• Керамика: Используется реже, преимущественно в узлах, которые подвержены одновременно химическому и абразивному износу. Керамические покрытия или вставки сочетают химическую инертность с высокой твёрдостью поверхности.

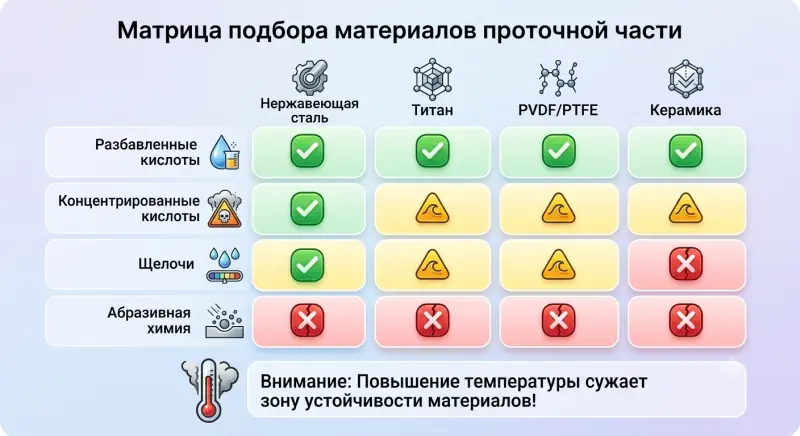

Рис 1. Матрица подбора материалов проточной части

Выбор между этими материалами — это не поиск «лучшего», а подбор под конкретную задачу: концентрацию, температуру и состав среды.

Уплотнения для агрессивных сред

Уплотнение вала — самое уязвимое место насоса. Подбору материалов здесь уделяют не меньше внимания, чем материалу корпуса:

• EPDM (этилен-пропиленовый каучук): Эластомер хорошо выдерживает щёлочи и ряд кислот, но разрушается от контакта с маслами и органическими растворителями. Выбор EPDM оправдан, только если среда строго попадает в зону его устойчивости.
• Витон (FKM): Отличается более широкой химической стойкостью, включая устойчивость к маслам и топливу. При этом он уступает EPDM в контакте с некоторыми щелочами и кетонами.
• Фторопласт (PTFE): Обеспечивает универсальную химическую стойкость. Его применяют, когда среда особенно агрессивна или её точный состав меняется. Однако фторопласт жесткий и менее эластичен, что накладывает конструктивные ограничения на узел.

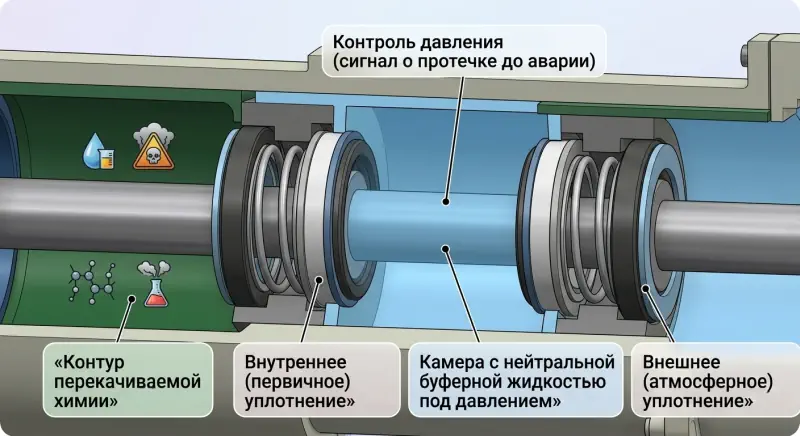

Рис 2. Контроль давления

Для наиболее требовательных условий инженеры применяют торцевые уплотнения с двойным барьером. Эта конструкция состоит из двух уплотнительных пар, между которыми находится буферная жидкость. Если внутреннее уплотнение начинает пропускать агрессивную среду, буферная жидкость принимает удар на себя и не позволяет веществу выйти наружу. Рост давления в буферной зоне сигнализирует о неисправности задолго до полного отказа насоса.

Бессальниковые конструкции как альтернатива

Там, где риск утечки через уплотнение вала недопустим из-за токсичности среды, взрывоопасности или строгих экологических требований, применяют насосы без традиционного сальника.

• Насосы с магнитной муфтой: Передают вращение от двигателя к рабочему колесу без механического контакта. Приводной и ведомый магниты разделены герметичной перегородкой, через которую проходит только магнитное поле. Это полностью убирает точку, где вал пересекает корпус насоса, — самое слабое место в традиционной схеме.
• Насосы с экранированным ротором: Решают ту же задачу иначе. Двигатель и рабочее колесо конструктивно объединены в один герметичный узел. Перекачиваемая жидкость одновременно охлаждает и смазывает подшипники двигателя, не покидая герметичный контур.

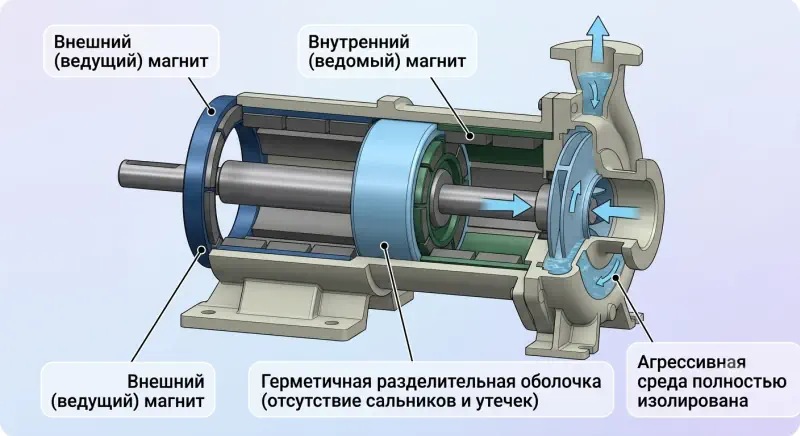

Рис 3. Насос в разрезе

Обоих решения избавляют от главного риска — постепенного износа уплотнения вала и утечки. Обратная сторона технологии — высокая стоимость и ограничения по чистоте среды. Герметичные зазоры в таких конструкциях малы, поэтому твердые включения могут заклинить механизм.

Мембранные насосы для особо агрессивных сред

Ещё один способ полностью изолировать агрессивную среду от привода — использовать мембранную схему. Гибкая мембрана разделяет рабочую камеру и приводной механизм, поэтому перекачиваемое вещество никогда не контактирует с движущимися металлическими деталями.

Это делает мембранные насосы удобным решением для токсичной химии или сред, чей состав меняется от партии к партии. Достаточно подобрать материал мембраны и клапанов, чтобы получить надёжную защиту без сложной системы уплотнений.

Главное ограничение подхода — сравнительно небольшая производительность по сравнению с центробежными насосами. Мембранные агрегаты больше подходят для дозирования и перекачки умеренных объёмов, а не для крупных технологических потоков.

Как концентрация и температура среды влияют на выбор

Устойчивость материала к конкретному веществу — не постоянная характеристика. Она сильно зависит от условий контакта.

Один и тот же металл или полимер может годами работать на разбавленном растворе кислоты и полностью разрушиться от этого же вещества в высокой концентрации. Химическая активность растёт нелинейно: небольшое повышение концентрации иногда переводит материал из зоны надёжной работы в зону быстрого разрушения.

Температура действует похожим образом. Справочные данные о химической стойкости обычно приводятся для комнатной температуры (+20 °C). Распространение этих данных на горячую среду без поправки — частая причина поломок. При повышении температуры на 20–30 градусов скорость коррозии для многих сочетаний материал-вещество вырастает в несколько раз.

Именно поэтому при подборе насоса не работает подход «материал Х устойчив к веществу Y» без уточнения конкретных условий — концентрации, температуры и наличия примесей.

Совместимость смачиваемых частей по химическим таблицам

Инженеры не полагаются на общие формулировки вроде «нержавеющая сталь устойчива к кислотам». Вместо этого они используют специализированные таблицы химической стойкости материалов. Они содержат точные данные для пар «материал — вещество» при разных концентрациях и температурах.

Такие таблицы классифицируют совместимость по уровням — от полной устойчивости до быстрого разрушения материала. Проверку проводят по каждому смачиваемому элементу насоса отдельно: корпусу, рабочему колесу, уплотнениям, прокладкам. Разные детали изготавливают из разных материалов, и надежность каждого нужно подтвердить.

Важно проверять совместимость не только для основного продукта, но и для всех сопутствующих сред. Например, для реагентов, которые используют при промывке или очистке системы, если они по химическому составу отличаются от основной перекачиваемой жидкости.

Типичные ошибки при подборе насоса для химии

• Экономия на материале ради снижения цены: Более дешёвый материал, формально устойчивый к среде в общих чертах, но не проверенный по точным параметрам, быстро изнашивается. Внеплановый ремонт и простой линии превышают изначальную экономию.
• Игнорирование рабочей температуры: Подбор материала только по химическому составу вещества, без учёта нагрева, стабильно приводит к преждевременному выходу насоса из строя.
• Использование насоса для чистой воды «на всякий случай»: Попытка сэкономить и поставить стандартный насос там, где среда лишь незначительно отличается от воды, недооценивает кумулятивный эффект. Слабая химическая активность при длительной эксплуатации разрушает металл за несколько месяцев.
• Отсутствие данных о твёрдых включениях: Фокус только на химии без учёта абразивных частиц приводит к недооценке нагрузки. Химическая коррозия и механическая эрозия действуют совместно и уничтожают проточную часть быстрее, чем прогнозирует расчёт по одному фактору.

Практический вывод

Правильный подбор насоса для агрессивной среды начинается с точного описания самой среды, а не с каталога оборудования. Инженеру, ответственному за подбор, необходимы:

Чем полнее эти данные на старте, тем точнее будет выбор материалов проточной части, типа уплотнения и конструктивной схемы насоса. Сбор точных данных защищает от издержек: преждевременного износа, аварийных остановок и угроз безопасности при работе с опасными веществами.
