Подключение погружного насоса сопряжено с определенными сложностями. Но при соблюдении правил монтажа и последовательности действий при обслуживании агрегата эти трудности преодолимы. Правильная установка и подключение зависят от типа оборудования, условий эксплуатации и характеристик системы, в которой будет работать насос.
Особенности установки и подключения погружного насоса — в этой статье.

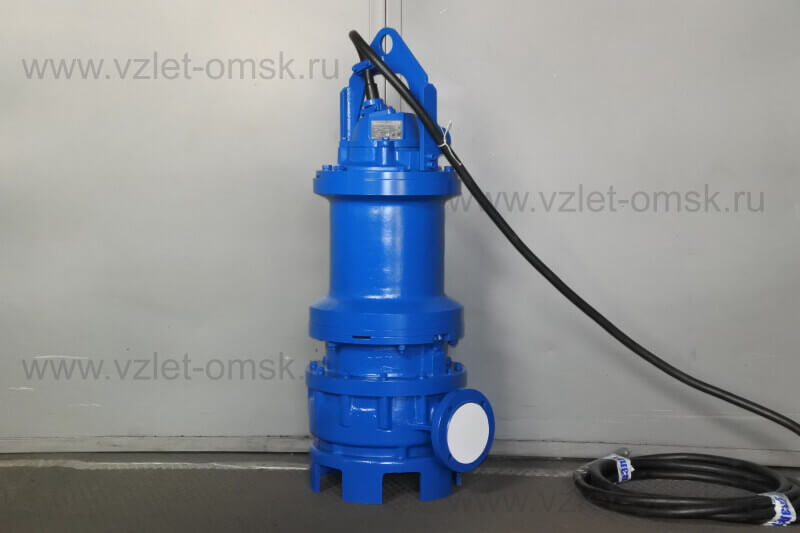

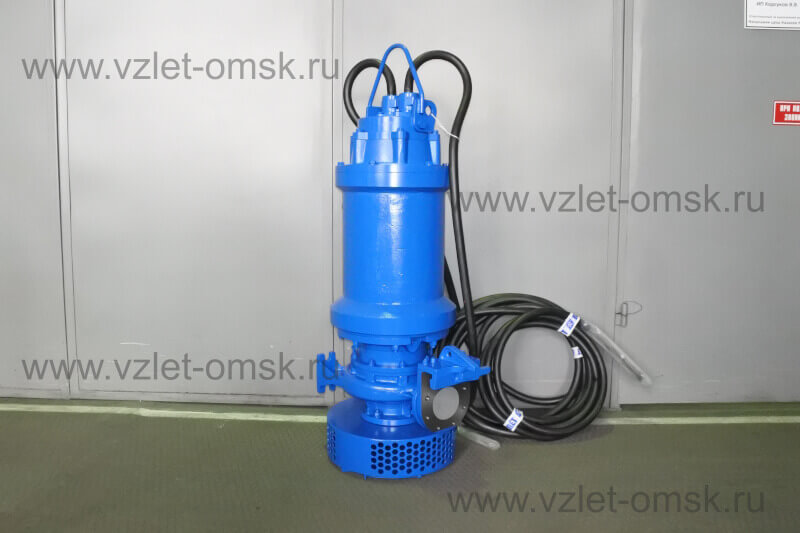

Особенности погружного насоса
В отличие от поверхностных моделей погружные агрегаты устанавливаются ниже уровня жидкости. Поэтому их корпус постоянно окружен водой. Это позволяет обеспечить эффективное охлаждение деталей и силовой установки, снизить уровень шума при работе.
Но постоянное нахождение в воде накладывает требования на конструкцию и выполнение электрических соединений при монтаже:
- Погружной насос имеет влагозащиту не ниже IP68. При подготовке к монтажу следует избегать механических повреждений наружных деталей. Их деформация или смещение может снизить плотность прилегания сальников и уплотнительных элементов или вовсе вывести их из строя.
- Электрические соединения должны быть надежно загерметизированы. Электрические соединения на корпусе в таких агрегатах выполняются герметично и с запасом по надежности, что освобождает владельца от дополнительных рисков при монтаже. Герметичность каждого стыка проверяют на заводе: так удаётся обеспечить безопасную и надёжную работу оборудования и минимизировать расходы на ремонт и простои для заказчика.
Подготовка к монтажу
Перед тем как установить погружной насос, следует тщательно ознакомиться с документацией, приложенной к оборудованию. И выполнить ряд подготовительных действий:
- Посредством визуального осмотра агрегата устанавливают отсутствие повреждений. При наличии значительных загрязнений, препятствующих свободному проходу стоков к входному отверстию, проводится их очистка. Насос освобождается от упаковки и технологической пленки.
- Проверяется надежность крепления кабеля. Его длина должна быть достаточна для монтажа погружного насоса и предусмотренной схемы прокладки.
- Контролируется наличие напряжения на шкафу управления и правильность его установки и подключения. Автоматика и средства защиты должны соответствовать параметрам насосного оборудования.
Подбор труб и арматуры
Для подачи воды, песка и канализационных стоков на поверхность выбирают подходящую по диаметру и техническим свойствам трубу. При подборе учитывают производительность агрегата и условия, в которых будет работать система. Для капитальных сооружений часто используют металлические трубы. В случае использования дренажных погружных насосов в мобильном режиме — армированный гибкий шланг.
При монтаже погружных насосов — дренажных и канализационных, в составе насосных станций — наиболее подходящий вариант соединения с исходящей трубой — фланцы. Фланцевый способ крепления оказывается удобнее резьбового при монтаже. Разъемное соединение облегчает обслуживание оборудования.
На восходящей части выходной трубы рекомендуется установить следующую арматуру:
- Обратный клапан. Исключает обратный ход перекачиваемой жидкости, канализационных стоков. Применяется при использовании погружного насоса в качестве стационарного, например в составе КНС, в дренажной системе здания или шахты. Обратный клапан может оснащаться специальным зажимным винтом. Он служит для опорожнения верхнего участка трубы при проведении обслуживания.
- Запорная арматура. Позволяет полностью перекрыть трубу на длительное время, в том числе для проведения работ по обслуживанию агрегатов. Для удобства управления запорной арматурой она устанавливается над специально организованной рабочей площадкой.

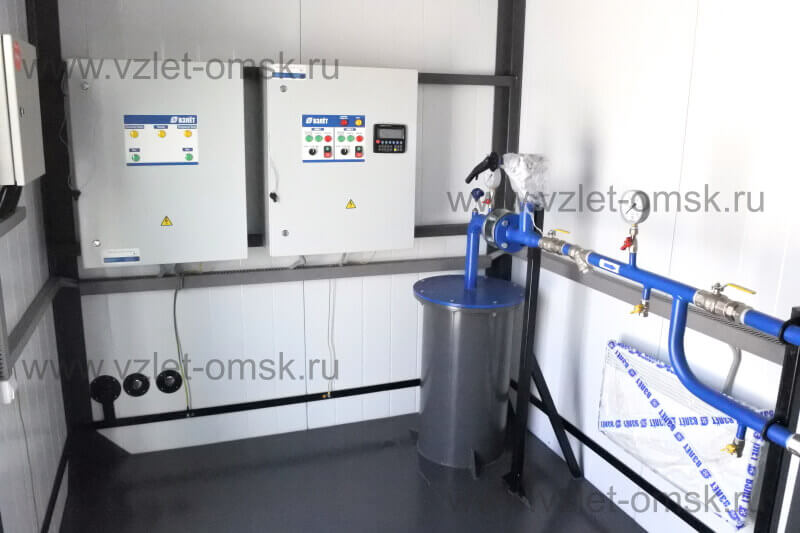

Подбор источника тока
Вопрос, как правильно подключить погружной насос к источнику тока, также должен быть продуман на этапе планирования. Мощные промышленные агрегаты требуют подачи защищенного трехфазного электропитания с напряжением 380 В.
Наиболее безопасным вариантом подключения в этом случае будет установка шкафа управления, оснащенного системами защиты от перегрузки, короткого замыкания и резких скачков напряжения.
Если изделие не оснащено заводским кабелем, провод для него подбирается по следующим критериям:
- Сечение и количество жил должны соответствовать указанным в паспорте насоса параметрам. Гибкость провода — плюс к удобству монтажа, хотя критического значения она не имеет.
- Наружная защитная оболочка должна быть рассчитана на длительную работу в воде. Если кабель будет проложен по поверхности земли, дополнительно требуется морозостойкость изоляции.
Подключение глубинного насоса в скважине
Для погружного скважинного насоса, используемого в системе водоснабжения частного дома или дачи, схема отличается от подключения дренажного или канализационного оборудования. При установке глубинного насоса в скважину необходимо учитывать диаметр обсадной трубы, глубину установки, способ крепления напорной трубы и кабеля, а также обустройство устья скважины — например, с помощью оголовка и, при необходимости, кессона.
В систему подачи воды могут входить обратный клапан, гидроаккумулятор, реле давления и другая автоматика. Объем гидроаккумулятора, рабочее давление в системе и параметры включения оборудования подбирают с учетом характеристик насоса, производительности, расхода воды и требований производителя. Поэтому перед монтажом важно изучить инструкцию конкретного изделия и не подключать скважинный насос напрямую по универсальной схеме без учета его параметров.
Монтаж и система управления
Процедура монтажа зависит от назначения агрегата и места его установки. Для спуска и подъема промышленных агрегатов используется подъемный механизм. Над накопительной емкостью, в которой будет установлен погружной насос, монтируется ручная или электрическая таль.
В насосных станциях дополнительно устанавливают направляющие. Они позволяют спускать и поднимать тяжелые промышленные агрегаты без перекоса корпуса. Перемещение насоса выполняется с помощью цепи из нержавеющей стали или прочного подвеса из иного материала, устойчивого к воздействию влаги.
Автоматическое управление агрегатом организуется с помощью простых средств автоматики на основе поплавковых выключателей. Это обеспечивает сравнительно невысокую стоимость конструкции насосной станции или дренажной системы и увеличивает ее надежность.
При использовании в конструкции станции нескольких насосов система управления ими проектируется с учетом следующих принципов, обеспечивающих экономию электроэнергии и долгий срок службы оборудования:
- Подключение погружных насосов выполняется пропорционально росту скорости притока жидкости в накопитель. При низкой нагрузке задействуется один агрегат. При резком увеличении скорости притока стоков подключается второй и так далее. Отключаются они в обратном порядке.
- При достижении уровня жидкости в накопителе минимального значения, при котором невозможно обеспечить эффективную работу и охлаждение погружных насосов, они автоматически обесточиваются.
- Система управления по возможности должна способствовать равномерному использованию ресурса установленного насосного оборудования. В частности, это достигается поочередным включением насосов.
Особенности первого пуска
При подключении погружного насоса к электропитанию проверяют отсутствие короткого замыкания между проводами, подведенными к агрегату. Затем производят пробный запуск. Вода, поднятая насосом во время наладки, может иметь высокий уровень загрязнения. Ее не подают в систему водоснабжения.
При наличии системы автоматического управления на основе поплавков или иных датчиков проводится проверка ее работы. Это можно сделать с помощью наполнения шахты или накопителя чистой водой. Одновременно такая проверка позволяет подобрать длину подвесов поплавков для надежного срабатывания.
При пуске оборудования в работу после обслуживания поплавковые выключатели можно активировать для проверки вручную. Для этого их корпус переворачивается — выполняется симуляция всплытия.
Автор статьи: Александр Шихов
