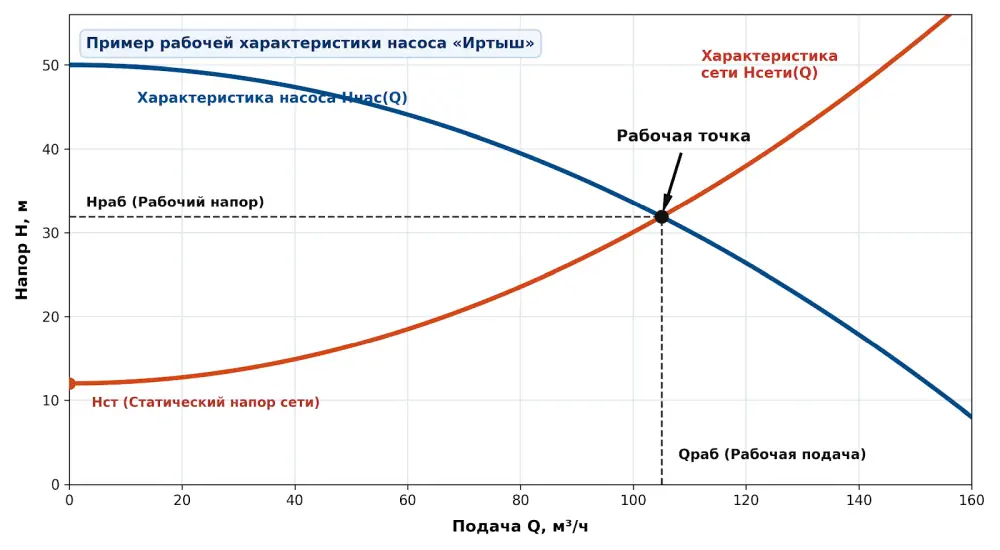

Рабочая точка насоса представляет собой графическую и математическую точку пересечения напорной характеристики насосного агрегата Hp(Q) и гидравлической характеристики трубопроводной системы Hsys(Q). Она определяет фактические эксплуатационные параметры гидравлического контура — объемную подачу Q и развиваемый напор H, при которых энергия, передаваемая рабочей жидкости рабочим колесом насоса, полностью уравновешивает сумму статического подъема среды и всех динамических потерь напора на трение и местные сопротивления в трубопроводе.
Физика взаимодействия насоса и трубопроводной сети
Для точного определения рабочей точки не нужно строить цепочки из громоздких формул. Достаточно последовательно объединить параметры сети и насоса в единую итоговую систему.
Hst — статический напор (м), зависящий от разности отметок уровней Δz и разности давлений Δp в резервуарах;
Ssys — суммарное гидравлическое сопротивление сети (с учетом длины, диаметра труб и местных сопротивлений);
Q — объемный расход (м³/ч).
H0 — напор насоса при закрытой задвижке (нулевая подача, м);
Sp — внутреннее сопротивление проточной части насоса.
ρ — плотность среды (кг/м³);
g — ускорение свободного падения, 9,81 м/с²;
η — КПД насосного агрегата.
Эксплуатационные риски при смещении рабочей точки
Каждый гидравлический агрегат проектируется для работы в интервале максимального КПД — рабочей зоне. В международной инженерной практике (в частности, согласно стандарту Hydraulic Institute ANSI/HI 9.6.3) эта область называется POR (Preferred Operating Region — предпочтительная область работы) и составляет ориентировочно от 70% до 120% от точки максимального КПД (BEP — Best Efficiency Point). Границы POR зависят от коэффициента быстроходности насоса (Ns) и его типа.
Выход рабочей точки за пределы POR в расширенную область AOR (Allowable Operating Region) или дальше приводит к выраженным гидравлическим и механическим патологиям оборудования.
1. Смещение рабочей точки вправо (низкий напор, сверхвысокий расход)
Происходит при завышении диаметра трубопровода, отсутствии расчетного сопротивления сети или нерасчетном снижении статического подъема.

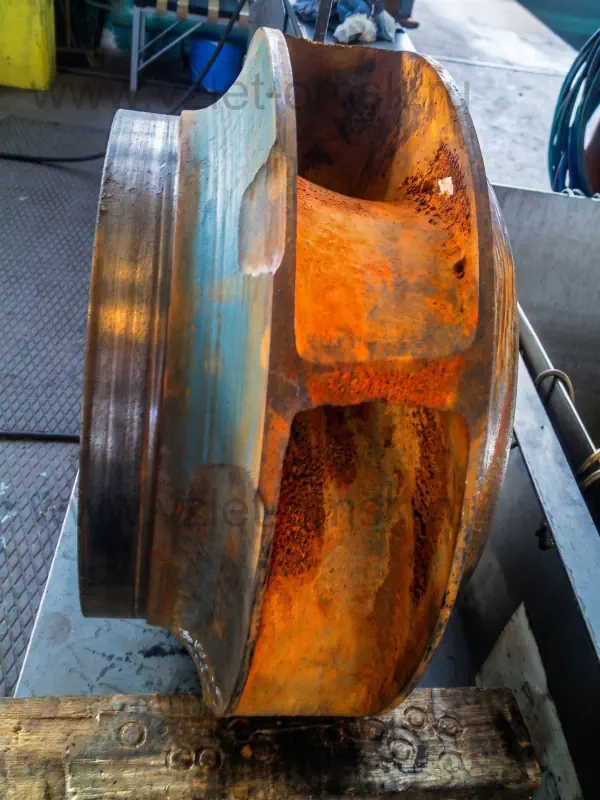

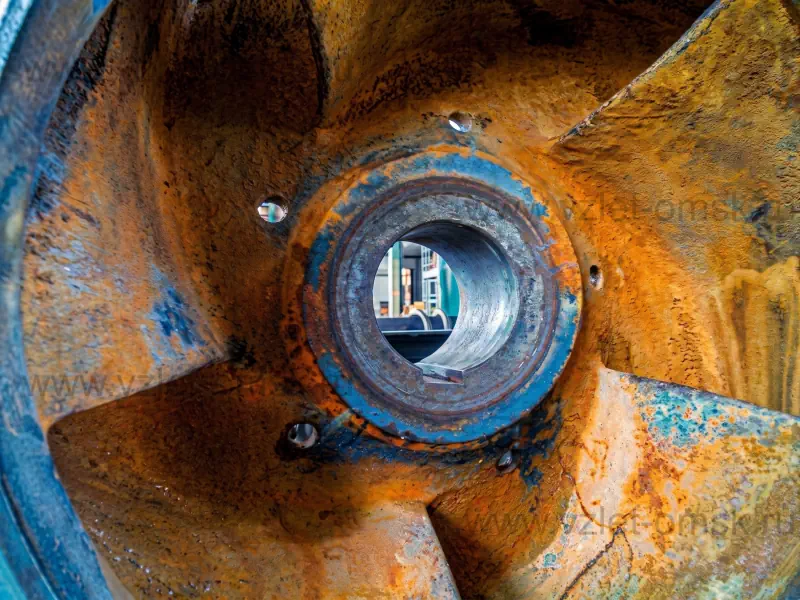

- Кавитационные разрушения: При увеличении расхода возрастает требуемый кавитационный запас насоса NPSHr. Если доступный напор в системе NPSHa становится меньше NPSHr, на входных кромках лопастей образуются паровые пузыри. Их схлопывание в зоне повышенного давления вызывает микрогидроудары с локальным давлением порядка 10⁸–10⁹ Па (1000–10 000 бар), разрушающие металл рабочих колес.
- Перегрузка электродвигателя: Для консольных и погружных насосов с неперегрузочной характеристикой мощности увеличение подачи приводит к росту Pshaft. Это вызывает перегрев обмоток статора, срабатывание тепловой защиты или сгорание двигателя.
- Гидравлическая нестабильность: Скорость потока во всасывающем патрубке превышает критические значения, вызывает срыв потока и турбулентность.
2. Смещение рабочей точки влево (высокий напор, малый расход)
Происходит при чрезмерном дросселировании напорной линии, засорении трубопроводов или завышении расчетного напора при подборе.
Kr — коэффициент радиальной силы (резко возрастает при Q → 0);
D2 — наружный диаметр рабочего колеса;
b2 — ширина рабочего колеса на выходе.
- Внутренняя рециркуляция и радиальные нагрузки: Несимметрия давлений из-за радиальной силы выгибает вал, вызывая прогиб, повышенный износ подшипников качения и разрушение пар трения торцевых уплотнений.
- Перегрев перекачиваемой среды: Практически вся подводимая к валу мощность Pshaft преобразуется в тепловую энергию из-за низкого КПД. В замкнутом объеме проточной части происходит закипание жидкости, «сухой ход» торцевого уплотнения и спекание графитовых или карбидных колец.
Технические методы коррекции рабочей точки
В реальной эксплуатации сопротивление системы постоянно меняется из-за зарастания труб, изменения уровня в резервуарах или регулирования потребителей. Для удержания рабочей точки в диапазоне BEP применяются три основных инженерных метода:
Наиболее энергоэффективный метод, соответствующий законам подобия гидродинамики. Изменение частоты вращения вала смещает характеристику насоса без внесения искусственных гидравлических потерь:
Применяется при стабильно завышенном напоре насоса. Подобие параметров при обрезке диаметра от D2 до D2' выражается зависимостью:
3. Дросселирование напорной задвижкой: Искусственное увеличение Ssys путем перекрытия трубопровода. Рабочая точка смещается влево по характеристике Hp(Q). Метод характеризуется высокими потерями энергии и применяется только как временная мера.
Подбор насосного оборудования на примере решений завода «Взлет»
Для корректного подбора оборудования инженеры завода «Взлет» рассчитывают рабочие точки с учетом вязкости среды, плотности и реального гидравлического сопротивления проложенных коммуникаций.
Таблица 1. Подбор оборудования завода «Взлет» под сценарии эксплуатации
| Сценарий эксплуатации | Возникающая проблема и риск | Конструктивное решение завода «Взлет» | Оптимизирующая автоматика / Оборудование |
|---|---|---|---|
| Высокая статическая высота подъема, кавитационные риски на всасе | Разрушение рабочего колеса, падение подачи ниже технологического минимума (NPSHa < NPSHr). | Насосы серии «Иртыш» (типы НФ, ПФ) с оптимизированным значением NPSHr. Рабочие колеса из серого чугуна СЧ20 или нерж. стали AISI 304/316. | Применение погружных и сухих насосов «Иртыш» в составе канализационных насосных станций КНС «Взлет» из армированного стеклопластика. |

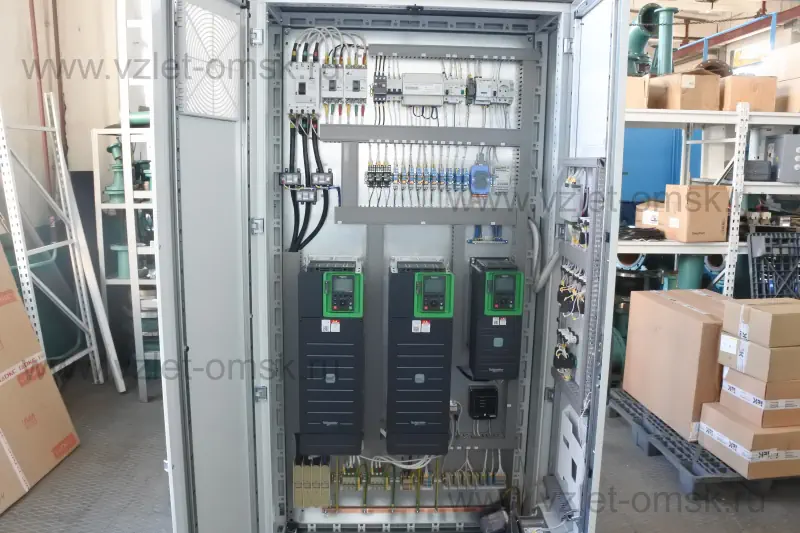

| Сезонное или суточное колебание водопотребления в сети | Смещение рабочей точки в крайний правый/левый сектор, перерасход электроэнергии, гидроудары. | Применение высокоэффективных проточных частей с широким диапазоном POR. Торцевые уплотнения из карбида кремния (SiC/SiC) или карбида вольфрама. | Шкафы автоматического управления «ШУН-Иртыш» с встроенным ПИД-регулятором и частотными преобразователями. Поддерживают постоянное давление в точке излива. |
| Отсутствие стабильного электроснабжения на объекте (КНС, ВОС) | Останов насосов, смещение параметров при запуске от слабых сетей, угроза затопления. | Агрегатирование насосных узлов с дизельными двигателями повышенного крутящего момента. | Дизельные насосные агрегаты ДНА «Иртыш» (стационарные и на прицепе) с автоматическим запуском при изменении гидравлического давления в сети. |
| Перекачивание шлама и длинноволокнистых включений | Засорение проточной части, изменение Sp, смещение рабочей точки влево до нулевой подачи. | Оснащение насосов «Иртыш» свободновихревыми колесами (Vortex) или измельчительными механизмами из закаленной стали. | Подбор насосных станций с контролем тока электродвигателя через «ШУН-Иртыш» для реверсивной очистки рабочего колеса. |
Часто задаваемые вопросы
Как определить рабочую точку насоса на объекте без расходомера?
Для экспресс-оценки рабочей точки измеряют манометрами манометрическое давление на всасывающем и напорном патрубках насоса. Действительный развиваемый напор рассчитывается с учетом геодезической разности высот установки манометров (Δzм) и разности динамических (скоростных) напоров при разности диаметров патрубков:
Для практических упрощенных измерений (при равных диаметрах патрубков и нулевой разности высот манометров) напор определяется просто как разность манометрических давлений Δp / (ρ · g). Полученное значение Hop откладывается на оси напора на графике характеристики H(Q) из паспорта насоса, а точка пересечения с кривой показывает текущую подачу Qop.
Что произойдет с рабочей точкой при параллельной работе двух одинаковых насосов?
При параллельной работе суммируются подачи насосов при одинаковом напоре. Результирующая кривая H1+2(Q) получается путем удвоения значений Q для каждого значения H. Рабочая точка сместится вправо и вверх по характеристике сети Hsys(Q). При этом общая подача системы не удвоится (Qsum < 2 · Q1), так как гидравлическое сопротивление сети возрастает пропорционально квадрату расхода (hloss ∼ Q²).
Почему нельзя подбирать насос «с запасом» по напору на 20–30%?
Завышение расчетного напора приводит к тому, что реальная характеристика сети Hsys(Q) пройдет ниже предполагаемой. В результате рабочая точка сместится далеко вправо по кривой насоса в зону высоких расходов. Это вызовет работу агрегата с повышенным уровнем шума и вибрации, выйдет из строя электродвигатель из-за постоянной перегрузки по току, а сам насос войдет в режим кавитации, снижая ресурс подшипников и торцевых уплотнений.
Как влияет вязкость перекачиваемой жидкости на положение рабочей точки?
Повышение вязкости жидкости (например, шлама, масел или концентрированных стоков) приводит к снижению напора, подачи и КПД насоса по сравнению с его работой на чистой воде. Напорная кривая Hp(Q) смещается вниз и влево. Одновременно с этим увеличивается гидравлическое сопротивление трубопроводной сети Ssys из-за роста коэффициента трения λ. Фактическая рабочая точка смещается в сторону меньших расходов и требует пересчета мощности двигателя с учетом увеличенного сдвигового сопротивления среды.
