Ремонт и обслуживание промышленных насосов: руководство для инженера

ОДО «Предприятие «Взлет» предлагает услуги профессионального подбора, технического обслуживания и капитального ремонта промышленных насосных систем на базе собственного завода. Имея более чем 30-летний опыт проектирования и выпуска серии «Иртыш», наше предприятие обладает сертифицированной производственной базой, конструкторским отделом и штатом высококвалифицированных инженеров для решения задач любого масштаба.

Почему ТО — это часть эксплуатации, а не статья расходов

Промышленный насос никогда не ломается вовремя. Отказ оборудования останавливает технологический процесс и замораживает работу цеха. На производстве цена часа простоя почти всегда превышает стоимость планового техобслуживания (ТО). Профилактика — это базовое условие работы предприятия.

Логика экономии строится на трех ключевых факторах:

• Предотвращение катастрофы: Плановая замена копеечного уплотнения предотвращает протечку. Если её упустить, жидкость зальёт подшипники или обмотку двигателя, что приведёт к дорогостоящему капитальному ремонту.
• Минимум затрат: Устранение мелкой неполадки на ранней стадии стоит несколько часов работы мастера и цены расходника. Аварийный ремонт добавляет к этой сумме убытки от простоя линии и переплату за срочную доставку запчастей.
• Предсказуемость бюджета: Плановое ТО позволяет рассчитать расходы на год вперёд и зафиксировать даты сервиса. Авария всегда происходит внезапно и требует экстренных трат по завышенным тарифам.

На заводах с непрерывным циклом, в системах жизнеобеспечения и на объектах с дорогой стоимостью простоя регламент обслуживания насосов утверждают ещё на этапе проектирования, не дожидаясь первых поломок.

Виды обслуживания: регламент против состояния

Инженеры используют два основных подхода к сервису оборудования. На практике их наиболее эффективно комбинировать между собой.

Оптимальная стратегия: Дешёвые и простые операции (смазку, чистку фильтров, визуальный осмотр) делают по календарному графику. Сложные и дорогие процедуры (замену подшипников, балансировку или ремонт рабочего колеса) привязывают к результатам инструментальной диагностики.

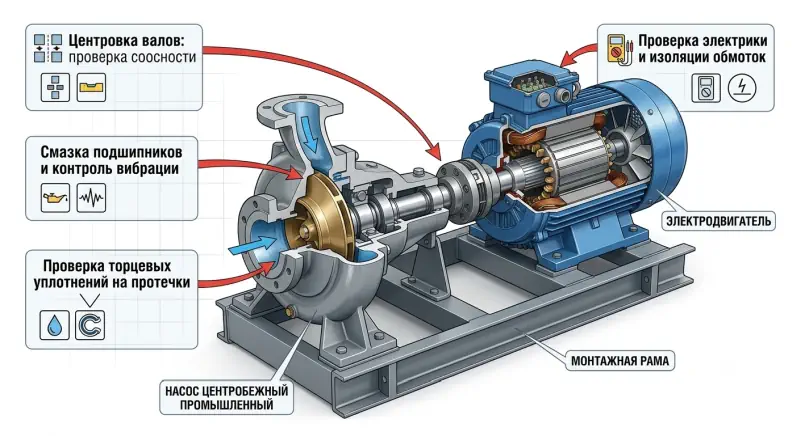

Что входит в регламентное ТО: чек-лист инженера

Заводской паспорт оборудования — это стартовая точка для составления сервисного плана. Стандартный регламент включает регулярную проверку шести ключевых зон:

1. Проверка уплотнений (регулярно): Поиск скрытых протечек, оценка износа контактных поверхностей и эластичности резиновых элементов. Микропротечка быстро перерастает в крупную аварию.
2. Смазка подшипников (по графику): Дозирование смазки строго по инструкции производителя. Дефицит масла ускоряет износ и стирает металл, а избыток вызывает перегрев узла.
3. Контроль вибрации (по графику): Измерение уровня вибрации корпуса. Помогает обнаружить дисбаланс ротора или износ подшипников задолго до заклинивания.
4. Проверка центровки вала (при ТО): Контроль соосности валов насоса и двигателя. Смещение от вибраций или деформаций создаёт разрушительную нагрузку на оба узла.
5. Чистка фильтров (по мере загрязнения): Очистка фильтрующих элементов на всасывающей линии. Забитый фильтр снижает приток жидкости и провоцирует кавитацию (образование пузырьков газа, разрушающих металл).
6. Ревизия электрики двигателя (при плановом ТО): Замер сопротивления изоляции, осмотр обмоток и протяжка контактных соединений для защиты от короткого замыкания.

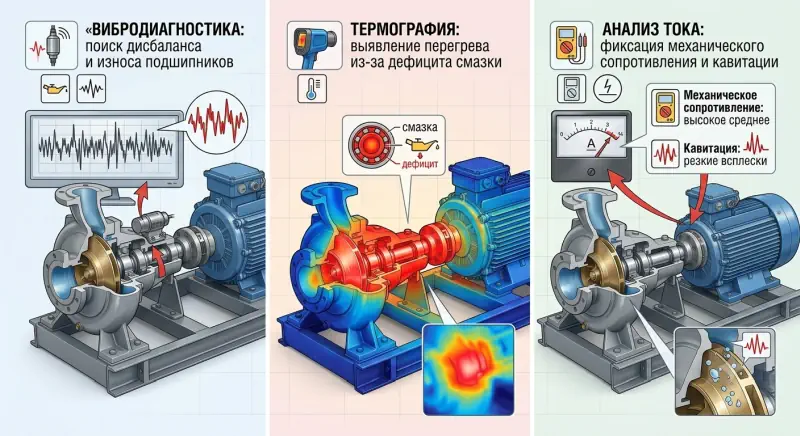

Диагностика насоса без остановки процесса

Чтобы оперативно оценить состояние агрегата на непрерывном производстве, используют три метода неразрушающего контроля непосредственно во время его работы:

• Вибродиагностика: Специальные датчики фиксируют колебания корпуса. Каждая поломка имеет свой «почерк»: дисбаланс ротора виден на частоте вращения вала, износ подшипников — на высоких частотах, а кавитация выдаёт характерный широкополосный шум. Метод определяет причину проблемы без разборки.
• Термография (тепловой контроль): Инженер сканирует насос тепловизором. Рост температуры подшипников, корпуса или обмотки двигателя сигнализирует о сухом ходе, дефиците смазки или перегрузке.
• Анализ потребляемого тока: Электродвигатель чутко реагирует на нагрузку на валу. Если ток растёт — насос заклинивает или разрушается подшипник. Если ток упал — снизилась подача среды (износ рабочего колеса или подсос воздуха).

На критически важном оборудовании датчики вибрации и температуры монтируют стационарно для круглосуточного мониторинга, а показатели тока снимают напрямую с частотного преобразователя.

Как рассчитать периодичность обслуживания

Шаблонного графика для всех предприятий не существует. Инженеры завода «Взлет» корректируют паспортные рекомендации изготовителя под реальные условия эксплуатации, оценивая четыре ключевых фактора:

1. Условия среды: Насос в сухом отапливаемом цеху служит значительно дольше, чем аналогичный агрегат на улице, подверженный сырости, пыли и перепадам температур от −30 до +30 °C.
2. Свойства перекачиваемой жидкости: Чистая вода практически не изнашивает проточную часть. Агрессивные кислоты, вязкие среды или абразивный песок быстро стачивают металл и требуют сокращения интервалов ТО в 2–3 раза.
3. Режим работы: Круглосуточная работа быстро вырабатывает моточасы. При этом циклический режим (постоянные пуски и остановки) вредит насосу не меньше: пусковые токи и гидроудары изнашивают узлы быстрее стабильного вращения.
4. Статистика первого года: Запустите насос по графику производителя, соберите данные диагностики за 12 месяцев и скорректируйте интервалы ТО на основе динамики реального износа.

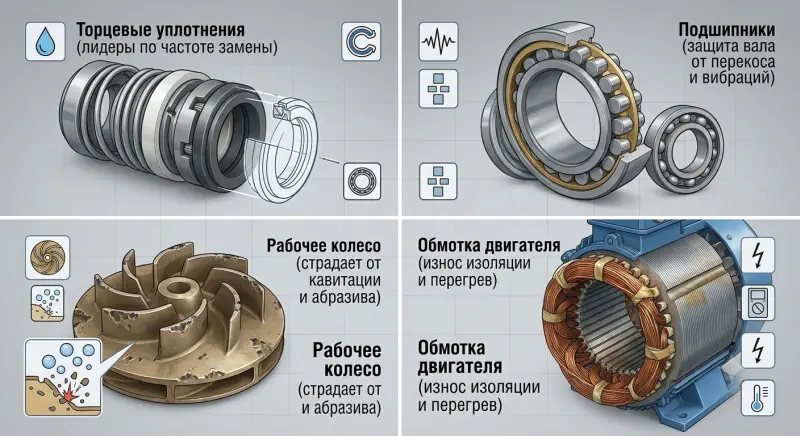

Что чаще всего ломается: типичный ремонт

Износ деталей — это естественный рабочий процесс. Ниже представлены четыре главных расходника в промышленном насосе:

• Торцевые уплотнения и сальники: Абсолютные лидеры по частоте замены. Они постоянно работают под сильным трением и контактируют с химической средой. Их меняют строго по часам или при первых каплях протечки.
• Подшипники: Разрушаются от усталости металла, вибраций или плохой смазки. Своевременная замена подшипника обходится дешево. Если допустить его полное разрушение, он погнёт вал и разобьет посадочные места в корпусе.
• Рабочее колесо: Лопасти стачиваются из-за твердых частиц в жидкости или эрозии от кавитации. Насос теряет напор и начинает вибрировать. Замена или наплавка колеса возвращает агрегат к заводским характеристикам.
• Обмотка электродвигателя: Перегорает от скачков напряжения, перегрева или старения изоляции. Маленькие моторы проще заменить целиком, а крупные и дорогие двигатели отправляют в цех на перемотку (экономия до 50% стоимости нового узла).

Капитальный ремонт или полная замена: как выбрать

Когда из строя выходят сразу несколько крупных узлов, сопоставьте четыре параметра, прежде чем подписывать смету на ремонт:

• Остаточный ресурс металла: Если насос отработал более 80% отпущенного срока, капремонт не сделает его новым. Старый корпус и вал продолжат стареть. Новый насос оправдан, если старый исчерпал свой базовый ресурс.
• Сравнение затрат: Если покупка нового рабочего колеса, подшипников, уплотнений и оплата работы мастеров составляют более 60–70% от стоимости нового насоса — целесообразно приобрести новый агрегат с полноценной заводской гарантией.
• Доступность запчастей: Если модель сняли с производства, детали придётся заказывать редким импортом или вытачивать под заказ. Если срок поставки запчастей превышает срок доставки нового насоса, выбор очевиден.
• Изменение техпроцесса: При изменении объема производства или параметров рабочей среды старый насос после ремонта может не справиться с новой нагрузкой. В этом случае необходим апгрейд на более мощную модель.

Зачем вести журнал обслуживания

Запись каждого замера вибрации и каждой замены сальника — это важнейший инструмент экономии. Без истории обслуживания каждое измерение приборов изолировано от реальности. Инженеру необходима динамика: растёт ли вибрация по сравнению с прошлым месяцем, как вела себя температура узла после заливки нового масла.

Журнал ТО решает три важные задачи:

1. Точный прогноз аварий: Если статистика показывает, что подшипники на этой линии стабильно изнашиваются за 6000 часов, снабжение закажет запчасти заранее по оптовой цене, исключая экстренные переплаты.
2. Экономическое обоснование: При вопросе о покупке нового оборудования журнал наглядно покажет директору точные цифры расходов на содержание старого насоса за последние годы.
3. Контроль подрядчиков и персонала: В журнале чётко зафиксировано, кто, когда и какие манипуляции проводил с техникой.

Для работы не нужны дорогие программы — достаточно внедрить электронную таблицу или бумажный структурированный журнал. Главное — заполнять его сразу после выполнения работ.

Главный вывод: экономика обслуживания в цифрах

Связь между сервисом и сроком службы насоса абсолютно осязаема:

• Сухой ход из-за неисправного датчика уровня убивает торцевое уплотнение за 5 минут.
• Кавитация, которую проигнорировали без вибродиагностики, за пару месяцев превращает лопасти рабочего колеса в решето.
• Гидроудары, которые не зафиксировали вовремя, разбивают крепления фундамента и гнут вал.

Оборудование убивает не нагрузка, а отсутствие контроля. Затраты на регулярный осмотр, покупку смазки и недорогих расходников на горизонте 3–5 лет эксплуатации всегда оказываются кратно меньше, чем затраты на один ликвидированный аварийный простой крупного цеха. Техобслуживание превращает насос из источника хаотичных расходов в предсказуемый и надежный производственный актив.

Все работы и дефектовка выполняются на производственной площадке по адресу: 644013, г. Омск, ул. Завертяева, 36. Отгрузка готовой продукции возможна как автомобильным транспортом, так и через железнодорожные станции «Омск-Восточный» (код 831400) и «Омск-Северный».
