Как устроена система водоснабжения и почему важна ее надёжность
Водоснабжение — комплекс инженерных сооружений и оборудования, обеспечивающий забор воды из природных источников, её очистку и подачу потребителям в нужном объёме и с заданным качеством. Систему, которая решает эту задачу, называют водопроводом.
Задача звучит просто, но на практике включает несколько инженерных этапов: выбор источника, водозабор, очистку, подъём воды насосами, хранение в резервуарах и транспортировку по сетям. Ошибка или недостаточная мощность на любом из этих этапов приводит к перебоям в подаче воды для целого района, предприятия или населённого пункта.
Ниже разберём, как устроена система водоснабжения, какие источники воды используются, из каких элементов состоит схема подачи и по каким признакам системы классифицируют.
Категории водопотребления — три направления расхода воды и требования к насосам
Вода, которую подаёт система водоснабжения, расходуется по трём основным направлениям. На них ориентируются при расчёте мощности всей системы, от источника до насосного оборудования.
Хозяйственно-питьевые нужды. Это вода для питья, приготовления пищи, личной гигиены, стирки и уборки, то есть весь бытовой расход населения. Именно к этой категории предъявляются самые строгие требования по качеству: вода должна соответствовать санитарным нормам, действующим для централизованных систем питьевого водоснабжения. Если исходная вода из источника не отвечает этим требованиям, перед подачей потребителю её пропускают через стадии водоподготовки: отстаивание, фильтрацию, обеззараживание.
Производственные нужды. Сюда относится расход воды промышленными предприятиями, транспортными и энергетическими объектами, сельским хозяйством. Требования к качеству воды здесь могут заметно отличаться от питьевых — многое зависит от технологического процесса. Где-то нужна вода, близкая по чистоте к питьевой (пищевая промышленность), где-то допустима техническая вода с минимальной очисткой (охлаждение оборудования, полив). Это напрямую влияет на выбор насосного оборудования: для агрессивных сред или воды с примесями требуются насосы в износостойком или коррозионностойком исполнении.
Пожаротушение. Отдельная категория расхода, для которой в системе водоснабжения предусматривают запас воды и, как правило, отдельную сеть или совмещённую (хозяйственно-противопожарную) схему. Ключевое требование здесь — не качество воды, а гарантированный расход и давление в сети в момент пожара, что обеспечивается за счёт резервуаров и пожарных насосных станций повышенной производительности.
На практике одна и та же система водоснабжения часто закрывает сразу несколько из этих задач одновременно, например, хозяйственно-производственную или хозяйственно-противопожарную схему. Это усложняет расчёт: систему проектируют так, чтобы она выдерживала пиковую нагрузку по всем направлениям сразу, а не по каждому отдельно.
Источники водоснабжения
Выбор источника — один из первых и самых ответственных этапов при проектировании системы водоснабжения. От него зависит практически всё: состав будущих сооружений, необходимость и глубина очистки воды, мощность насосного оборудования, а в итоге — стоимость строительства и последующей эксплуатации.
Все природные источники воды делятся на две большие группы.

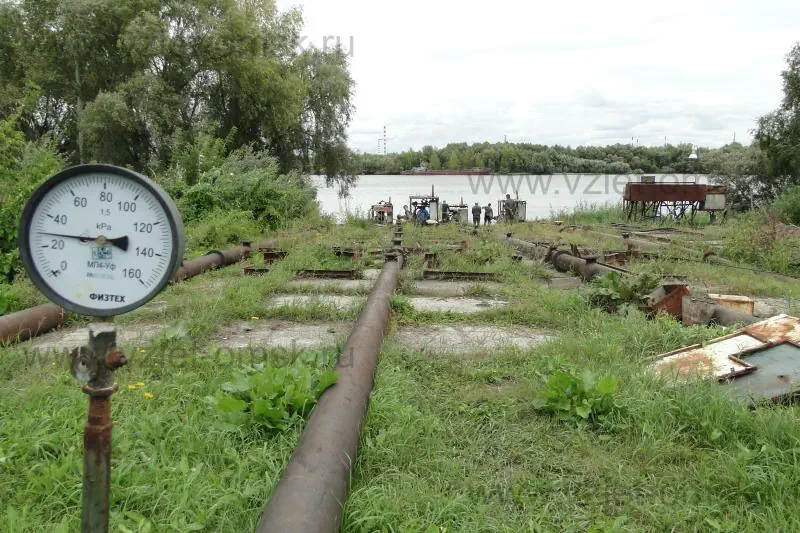

Поверхностные источники — реки, озёра, водохранилища, каналы, обводнённые карьеры, а также моря и их части (заливы, проливы). К этой же группе относят родники и другие естественные выходы подземных вод на поверхность. Поверхностная вода обычно доступна в больших объёмах, но требует более серьёзной очистки: в ней выше содержание взвешенных частиц, органики, возможны сезонные колебания качества и объёма стока.

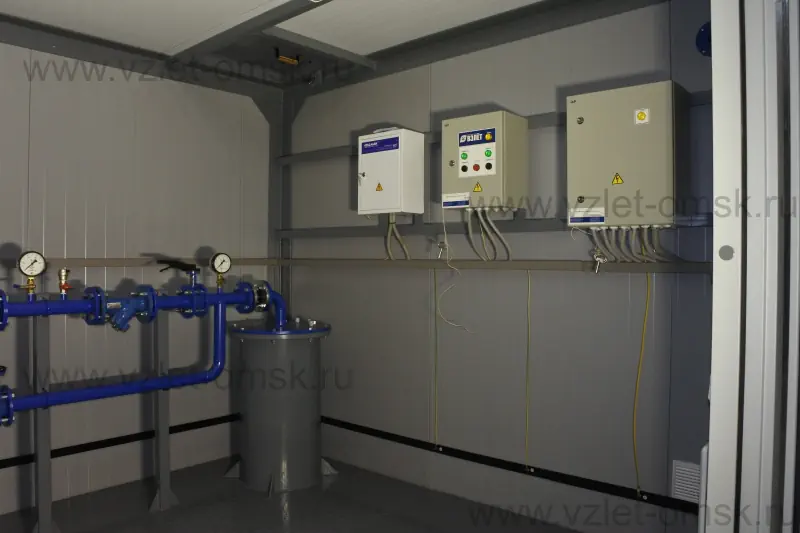

Подземные источники — водоносные горизонты и бассейны подземных вод, откуда воду поднимают через скважины.
Подземная вода, как правило, чище поверхностной уже на входе: меньше механических примесей, стабильнее состав, — но объём отбора ограничен производительностью водоносного горизонта, а сама вода нередко нуждается в специфической очистке от железа, марганца, солей жёсткости.
При выборе источника инженеры оценивают его по нескольким критериям:
- достаточность объёма — источник должен обеспечивать не только текущее потребление, но и рост нагрузки на перспективу;
- бесперебойность — устойчивость к сезонным и климатическим колебаниям;
- исходное качество воды — чем ближе оно к требуемому, тем проще и дешевле обходится водоподготовка;
- экономика подачи — расстояние от источника до объекта напрямую определяет протяжённость водоводов и мощность насосных станций;
- экологически допустимая нагрузка — объём отбора не должен нарушать баланс водного объекта или водоносного горизонта.
На практике для одного объекта нередко используют сразу несколько источников, например, поверхностный как основной и подземный как резервный, или наоборот. Такое резервирование повышает надёжность подачи воды, но требует более сложной насосной схемы: оборудование должно быть рассчитано на разные условия работы — разный напор, разный состав воды, разную степень загрязнённости.
Именно на этом этапе закладывается требование к насосному оборудованию: производительность, напор, материал проточной части — всё это определяется характеристиками выбранного источника, а не берётся по универсальному шаблону.
Устройство системы водоснабжения – путь воды от источника до потребителя

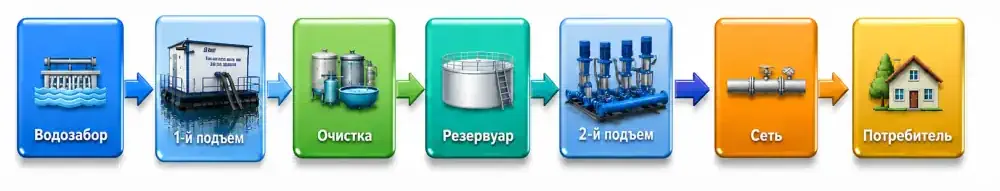

Система водоснабжения — это не одна труба, а последовательность сооружений, каждое из которых решает свою задачу. Классическая схема водопровода состоит из восьми основных звеньев: водозабор, насосная станция первого подъёма, очистные сооружения, резервуар чистой воды, насосная станция второго подъёма, водоводы, водонапорная башня и водораспределительная сеть. Разберём каждый элемент подробнее с акцентом на насосное оборудование, поскольку именно оно чаще всего становится узким местом всей системы.
Водозаборные сооружения
Первое звено цепи — приём воды из источника. Для поверхностных источников это может быть береговой или русловой водозабор с решётками и сетками, задерживающими крупный мусор и рыбу. Для подземных источников — устье скважины с оголовком. Задача этого узла простая: обеспечить забор нужного объёма воды без попадания посторонних включений в систему.
Насосная станция первого подъёма
Отсюда начинается по-настоящему инженерная часть системы. Станция первого подъёма перекачивает воду от водозабора к очистным сооружениям. Особенность этого узла в том, что насосам здесь приходится работать с неочищенной, часто загрязнённой водой — с песком, илом, органическими включениями. Поэтому оборудование для первого подъёма подбирают с учётом абразивной нагрузки: усиленная проточная часть, износостойкие материалы рабочих колёс, иногда — конструкция, допускающая работу с водой повышенной мутности. Ошибка в подборе насоса на этом этапе — одна из частых причин преждевременного износа оборудования на объектах водоснабжения.
Очистные сооружения и водоподготовка
Здесь вода проходит отстаивание, фильтрацию, обеззараживание — набор процессов зависит от исходного качества воды и требований конечного потребителя. Для промышленных потребителей объём и глубина очистки могут быть значительно ниже, чем для хозяйственно-питьевых нужд, что напрямую влияет на состав и стоимость всей системы.
Резервуар чистой воды
Промежуточная ёмкость, которая играет роль буфера между очисткой и дальнейшей подачей. Резервуар компенсирует неравномерность водопотребления в течение суток и создаёт запас на случай кратковременной остановки водозабора или очистных сооружений, а также обеспечивает объём воды для пожаротушения.
Насосная станция второго подъёма
Ключевой узел, от которого зависит давление и бесперебойность подачи воды непосредственно потребителям. В отличие от станции первого подъёма, здесь насосы работают с уже очищенной водой, но нагрузка на них не менее серьёзная: станция должна обеспечивать стабильный напор при резко меняющемся расходе. Ночью потребление минимально, утром и вечером — пиковое. Для этого используют группы насосов, работающих параллельно, с автоматическим управлением количеством включённых агрегатов в зависимости от текущего расхода. Именно здесь чаще всего используются частотно-регулируемые приводы: они позволяют плавно менять производительность насоса без резких скачков давления в сети, что снижает износ труб и арматуры и экономит электроэнергию.
Водоводы
Магистральные трубопроводы большого диаметра, по которым вода транспортируется от насосной станции второго подъёма к распределительной сети населённого пункта или предприятия. Материал водоводов (сталь, чугун, полиэтилен) выбирают исходя из диаметра, давления в сети и условий прокладки.
Водонапорная башня
Ещё один регулирующий элемент, работающий по тому же принципу, что и резервуар чистой воды, но уже на конечном участке сети. Башня создаёт запас воды на возвышении и за счёт этого поддерживает давление в сети в моменты пикового разбора без постоянной работы насосов на полную мощность. Там, где рельеф или экономика не позволяют использовать башню, её функцию берут на себя насосные станции с частотным регулированием и гидроаккумуляторами.
Водораспределительная сеть
Финальное звено — сеть труб меньшего диаметра, которая доводит воду до каждого потребителя: жилого дома, цеха, отдельного крана.
Важный практический момент: надёжность всей системы водоснабжения определяется не самым мощным её элементом, а самым слабым. Если резервуары и сети рассчитаны с запасом, а насосное оборудование подобрано без учёта реальных характеристик воды и режима работы, вся система будет давать сбои именно на насосной станции. Поэтому при проектировании или модернизации водопровода подбор насосов — это не второстепенная, а одна из ключевых инженерных задач.
Классификация систем водоснабжения — как тип источника и способ транспортировки определяют состав сооружений
Выбор источника и способа транспортировки воды напрямую определяет состав инженерных сооружений: подземный водозабор требует бурения скважин и станций обезжелезивания, в то время как поверхностный — строительства сложных береговых станций, отстойников и фильтров. Способ подачи задает необходимость в проектировании насосных станций первого и второго подъема для механического нагнетания давления или позволяет обойтись более простыми самотечными (гравитационными) схемами при перепаде высот. Системы водоснабжения классифицируют по нескольким признакам одновременно (назначению, способу подачи, типу источника и характеру использования), что позволяет инженеру уже на старте проекта точно рассчитать и скомпоновать состав оборудования.
По назначению
- городские и поселковые — для хозяйственно-питьевых нужд населённых пунктов;
- производственные — для технологических нужд предприятий;
- сельскохозяйственные — для орошения, животноводства, обслуживания сельхозобъектов;
- противопожарные — для тушения пожаров;
- комбинированные — совмещающие несколько задач сразу (хозяйственно-производственные, хозяйственно-противопожарные и т. д.).
На практике комбинированные схемы встречаются чаще всего: строить и обслуживать отдельные сети под каждую задачу экономически невыгодно, особенно для небольших населённых пунктов и предприятий.
По способу подачи воды
Здесь ключевое значение имеет наличие или отсутствие насосного оборудования:
- самотёчные (гравитационные) системы — вода движется по сети за счёт перепада высот, без насосов. Такая схема возможна только при подходящем рельефе, когда источник расположен выше точки потребления;
- системы с механизированной подачей — вода перемещается насосами; это наиболее распространённый вариант, особенно там, где источник расположен ниже потребителя или рельеф не позволяет использовать самотёк;
- зонные системы — комбинация первых двух: в одни районы объекта вода подаётся самотёком, в другие — насосами, в зависимости от перепада высот на конкретном участке.
Абсолютное большинство современных систем водоснабжения — насосные или зонные, поскольку чисто гравитационная схема требует редкого сочетания природных условий.
По характеру источника
- получающие воду из поверхностных источников (речные, озёрные и т. д.);
- получающие воду из подземных источников (артезианские, родниковые);
- смешанного типа, использующие оба вида источников одновременно — обычно для повышения надёжности подачи.
По характеру использования воды
Этот признак особенно важен для промышленного водоснабжения:
- прямоточные системы — вода используется один раз и после этого сбрасывается (в водоём или в канализацию). Это наиболее простая, но и наиболее ресурсоёмкая схема;
- оборотные системы — вода после использования охлаждается или очищается и возвращается обратно в производственный цикл. Такая схема снижает потребление свежей воды и нагрузку на источник, но требует дополнительного оборудования — градирен, насосов оборотного цикла, систем очистки;
- системы с повторным использованием воды — вода, отработавшая в одном технологическом процессе, направляется не обратно в тот же цикл, а на нужды с менее строгими требованиями к качеству (например, охлаждение или полив после использования в основном процессе).
Для промышленных предприятий оборотные и повторно используемые схемы становятся всё более распространёнными: они снижают затраты на водозабор и водоотведение, но повышают требования к насосному оборудованию: насосы оборотного цикла работают в более жёстком режиме, часто с водой повышенной температуры или с примесями, и должны быть рассчитаны на длительную непрерывную эксплуатацию.
Надежность водоснабжения — как ошибки при подборе насосов приводят к авариям и перебоям в сети
Надёжность — ключевой эксплуатационный показатель любой системы водоснабжения. На практике это означает, что система должна снабжать потребителей водой без недопустимого снижения количества или качества подачи: без перебоев, без резкого падения давления, без ухудшения показателей воды сверх нормы.
Важно понимать: надёжность системы в целом определяется не суммой характеристик всех сооружений, а самым уязвимым её звеном. Резервуары и водонапорные башни можно спроектировать с большим запасом, проложить сетииз долговечных материалов, а очистные сооружения оснастить современными технологиями фильтрации. Но если насосное оборудование подобрано без учёта реальных условий эксплуатации, именно оно становится причиной аварий и перебоев в подаче воды.
На что чаще всего влияет некорректный подбор насосов:
- Несоответствие производительности реальной нагрузке. Насос, подобранный без учёта суточной неравномерности водопотребления, либо работает с постоянной перегрузкой в часы пик, что ускоряет износ, либо простаивает большую часть времени при избыточной мощности, что нерационально расходует электроэнергию.
- Несоответствие материала исполнения составу воды. Вода из разных источников существенно отличается по химическому составу, содержанию взвешенных частиц, температуре. Насос, рассчитанный на чистую воду, быстро выходит из строя при работе с водой повышенной мутности или агрессивным химическим составом,характерная ситуация для станций первого подъёма и оборотных систем промышленных предприятий.
- Отсутствие резервирования. Для систем, где перерыв в подаче воды недопустим (хозяйственно-питьевые нужды крупных населённых пунктов, непрерывные производственные процессы), насосные станции комплектуют резервными агрегатами, которые автоматически включаются при отказе основного насоса. Экономия на резервировании частая причина продолжительных аварийных отключений.
- Отсутствие плавного регулирования. Резкие пуски и остановки насосов без частотного регулирования создают гидроудары в сети, которые постепенно разрушают трубопроводы и арматуру. Современные насосные станции второго подъёма проектируют с частотно-регулируемыми приводами именно для того, чтобы избежать этой проблемы и одновременно снизить энергопотребление.
При проектировании новой системы водоснабжения или модернизации существующей подбор насосного оборудования стоит рассматривать не как заключительный технический этап, а как один из определяющих факторов надёжности всей схемы — наравне с выбором источника и расчётом сетей. Учитываются реальные параметры: характеристики источника воды, суточные и сезонные колебания потребления, требования к резервированию, условия эксплуатации (температура, химический состав воды, требуемый напор). Именно такой подход, а не выбор оборудования по общим каталожным характеристикам, обеспечивает устойчивую работу системы на протяжении всего срока её эксплуатации.
Заключение
Система водоснабжения — это последовательность инженерных решений, где каждое звено, от выбора источника до последнего метра распределительной сети, влияет на итоговый результат: бесперебойную подачу воды нужного качества и в нужном объёме. Ошибка на любом этапе (будь то неверно выбранный источник, недостаточная очистка или неподходящее насосное оборудование) сказывается на всей системе в целом.
Опыт эксплуатации подобных систем показывает: наиболее частой точкой отказа остаются именно насосные станции,как первого, так и второго подъёма. Поэтому при проектировании, модернизации или капитальном ремонте водопровода, подбору насосного оборудования стоит уделять отдельное внимание, ориентируясь не на универсальные решения, а на конкретные параметры объекта: характеристики воды, режим потребления, требования к резервированию и энергоэффективности.
