Устройство накопительного электрического водонагревателя ВЭТ Иртыш

Электрический водонагреватель ВЭТ Иртыш представляет собой герметичную ёмкость, оснащённую системой нагрева и автоматикой. Основные элементы конструкции:

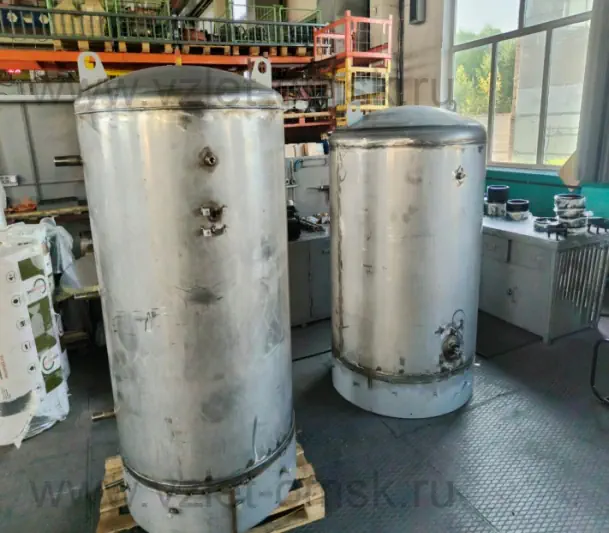

Резервуар (бак): Ёмкость объёмом от 300 до 3000 литров для хранения запаса горячей воды. Изготавливается из нержавеющей стали AISI304.

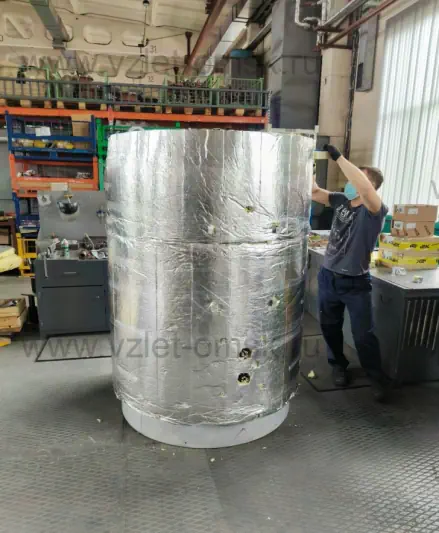

Теплоизоляция: Слой материала не менее 50мм (минеральная вата), который минимизирует теплопотери и позволяет воде дольше оставаться горячей без постоянного включения ТЭНа.

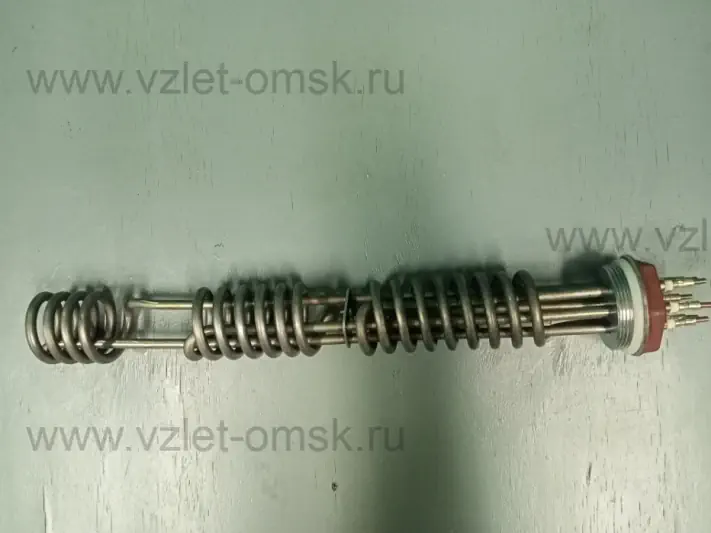

ТЭН (трубчатый электронагреватель): Основной элемент, преобразующий электрическую энергию в тепло. Бывает двух типов: «сухой» (не контактирует с водой) и «мокрый». От его мощности зависит скорость нагрева.

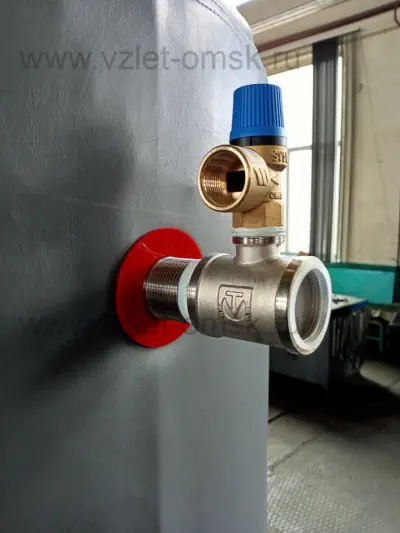

Предохранительный клапан: Защищает бак накопительного водонагревателя от разрушения при избыточном давлении, стравливая лишнюю воду в канализацию.

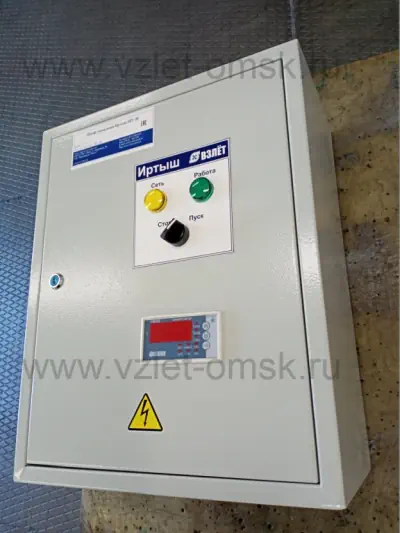

Шкаф управления: Прибор, контролирующий температуру воды. Он автоматически отключает ТЭН при достижении заданного значения и включает его снова, когда вода остывает.

Магниевый анод: Расходный элемент, который разрушается под воздействием кислорода вместо стенок бака, тем самым защищая их от коррозии. Требует замены примерно раз в два года.

Принцип работы

Процесс нагрева и подачи воды происходит следующим образом:

Холодная вода поступает в нижнюю часть накопительного промышленного водонагревателя через специальный патрубок под давлением системы городского водопровода.

По команде шкафа управления включается ТЭН. Электрический ток проходит через нагревательный элемент, выделяя тепло, которое передаётся окружающей его воде.

Внутри бака происходит естественная конвекция: горячая вода, имеющая меньшую плотность, поднимается вверх, а более холодная опускается вниз к ТЭНу. Это обеспечивает перемешивание жидкости без использования насоса.

Термостат контролирует процесс: как только температура достигает установленного предела, он отключает питание ТЭНа.

Благодаря теплоизоляции вода остывает медленно. Если температура падает ниже заданной, термостат снова запускает нагрев для поддержания готовности.

При открытие крана горячего водоснабжения давление в системе выталкивает нагретую воду из верхней части бака потребителю. Одновременно в нижнюю часть поступает новая порция холодной воды, которая начинает подогреваться.

Для безопасного подключения бойлера требуется холодный водопровод и отдельная электролиния, обязательно защищённая автоматическим выключателем или устройством защитного осознания (УЗО).

УЗО критически важно для предотвращения поражения электрическим током в случае пробоя изоляции ТЭНа на корпус.
