Шкафы управления пожарными насосами — для систем пожаротушения
ОДО «Предприятие «Взлет» производит шкафы управления пожарными насосами для предприятий, коммерческих и промышленных объектов, где требуется надежная автоматизация систем пожарной безопасности. В каталоге представлены модели в стандартных конфигурациях и различных исполнениях: навесные шкафы для монтажа на стену и напольные — для установки на ровный пол. По техническому заданию заказчика возможно изготовление оборудования с дополнительными опциями, необходимыми для конкретных систем пожаротушения и инженерных систем.
Шкаф управления пожарными насосами водяных систем пожаротушения предназначен для работы в спринклерных и дренчерных системах. Обеспечивает автоматический пуск, останов насосов, контроль давления в системе пожаротушения, а также работу основного и резервного насосного оборудования в штатных и аварийных состояниях.
Принципы работы и функции оборудования
Современные шкафы управления насосами пожаротушения комплектуются автоматикой, контроллерами «Segnetics» и «Овен», приборами контроля, которые обеспечивают точное выполнение алгоритма работы насосной станции. Управление осуществляется в ручном, дистанционном и автоматическом режиме, а индикация на лицевой панели позволяет отслеживать состояния оборудования, сигналы, режимы работы и неисправности. С помощью кнопок «ПУСК» и «СТОП», реле, датчиков и внешних контактов могут производиться запуски, переключения, включения и отключения насосных агрегатов.
Контроль давления в системе пожаротушения может осуществляться по сигналу от реле давления и датчиков. При поступлении сигнала пожарный шкаф управления автоматически запускает основной насос, а в случае неисправности может включаться резервный агрегат. Дополнительно ШУ обеспечивают сигнализацию срабатывания по тревоге, индикацию состояний, контроль цепей, защиту от обрыва, короткого замыкания, отклонений напряжения питания, что помогает избежать износа электродвигателей и повысить безопасность эксплуатации.
Наш ассортимент ШУ систем пожарной безопасности
В нашем каталоге представлены шкафы управления противопожарными установками различной мощности, с разным количеством вводов, выводов и вариантов подключения. Доступны решения для насосных станций с 2-мя, 3-мя и большим количеством насосов, с возможностями расширения по требованию заказчика.
Предлагаем оборудование различной мощности, рассчитанное на работу с одно- и трехфазным питанием. Оно различается:
- Количеством управляемых насосов. Один шкаф управления пожарными насосами может комплектоваться двумя и более насосными агрегатами. Включаться они могут поочередно.
- Напряжением питания. Пожарные модели шкафа управления подключаются к трехфазной линии электроснабжения с напряжением 380 В или однофазной линии с напряжением 220 В.

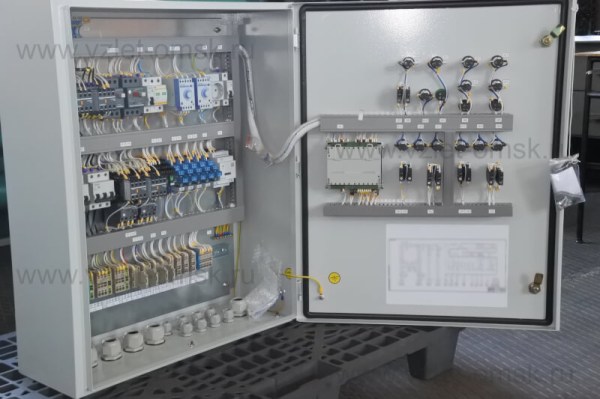

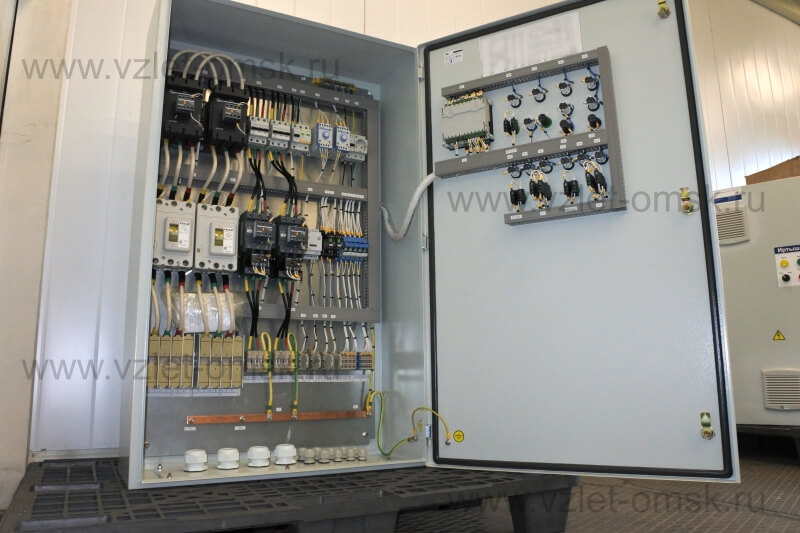

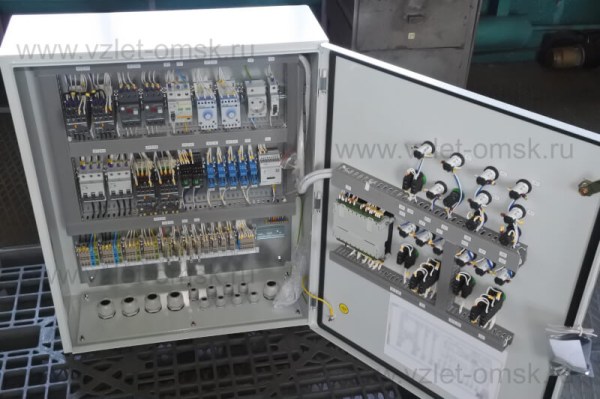

Шкафы оснащаются панелями управления с индикацией, программируемым контроллером (с возможностью передачи на верхний уровень), реле цепей, дополнительными приборами защиты, преобразователями частоты для плавного пуска электродвигателей. По запросу реализуем электрошкафы с внедрением АВР, системой контроля состояния насосных агрегатов и соответствующей маркировкой выбранного исполнения для любых типов объектов.
Преимущества нашей продукции

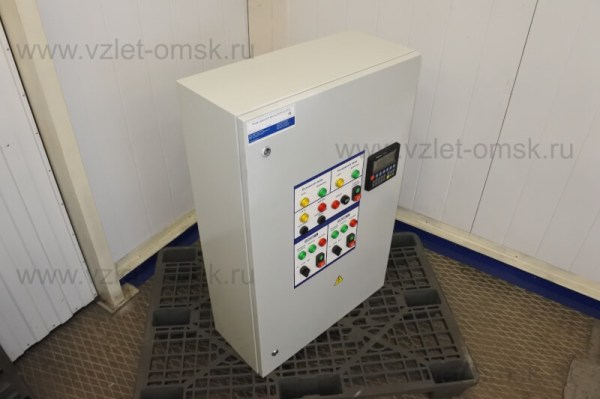

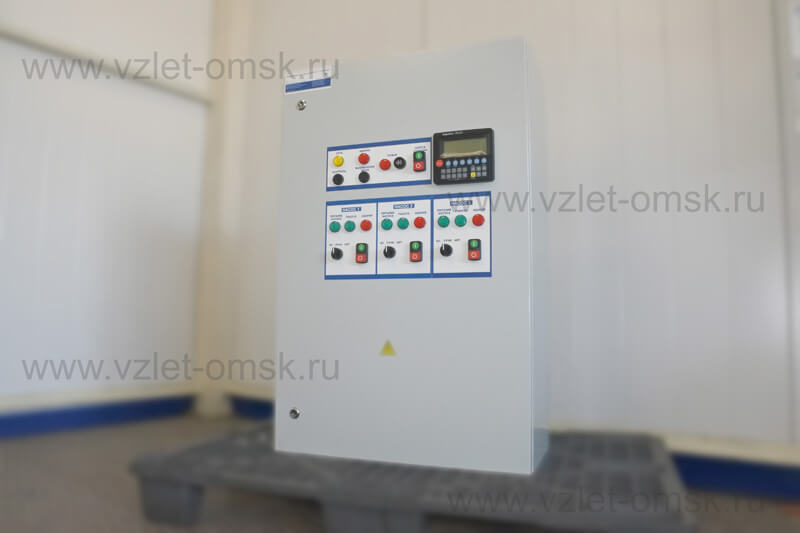

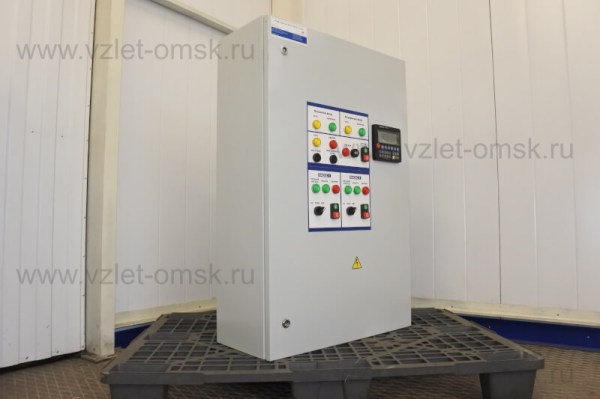

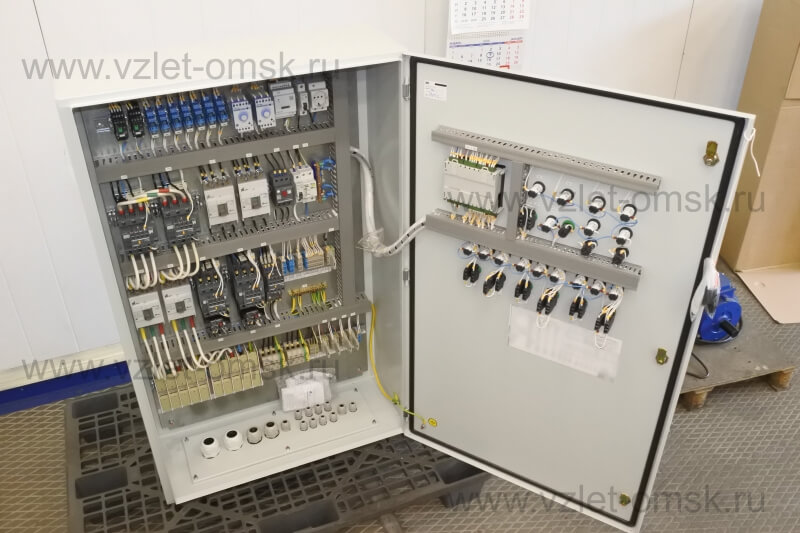

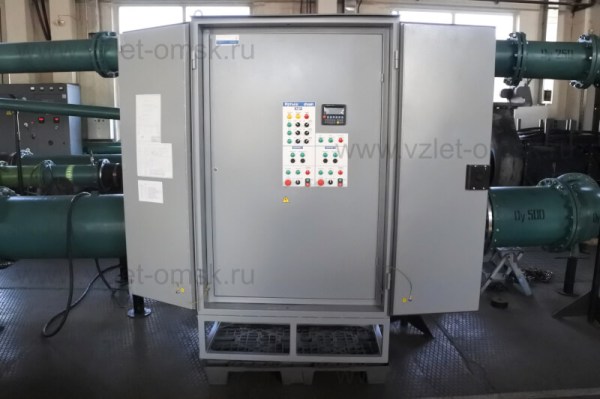

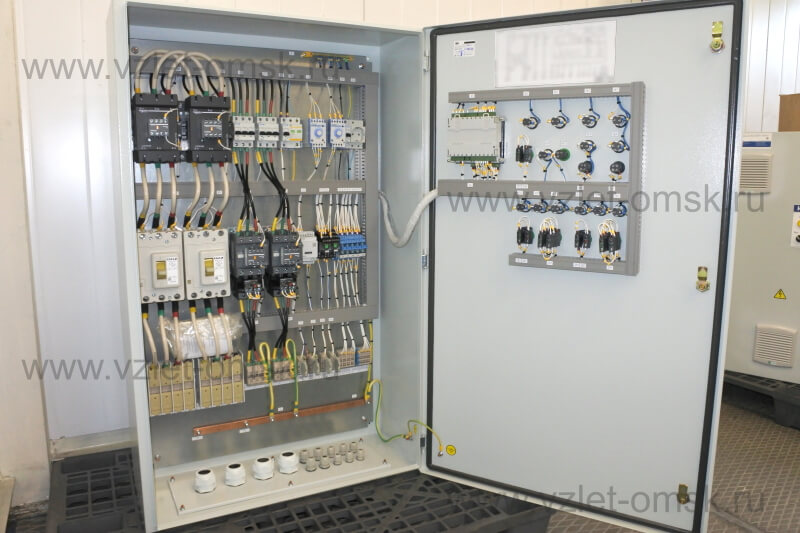

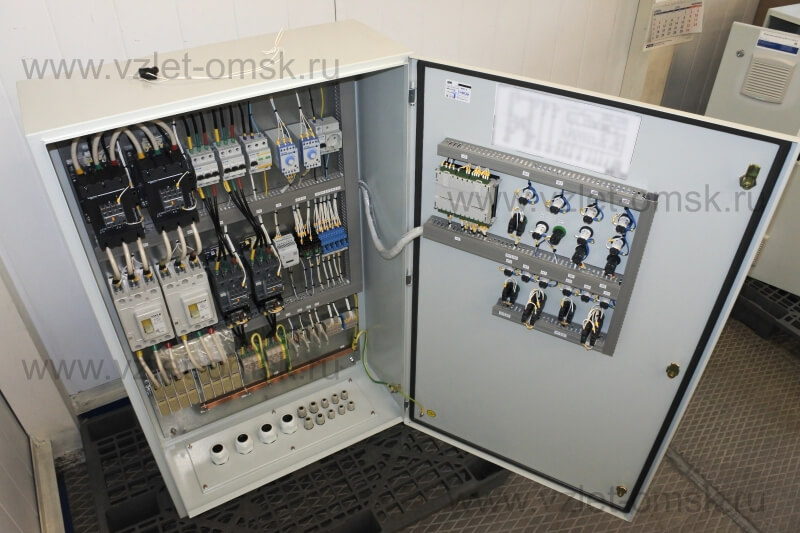

Шкафы управления пожарными насосами серии ШУП производятся в надежных металлических корпусах с закрытой дверцей. Такое исполнение повышает безопасность, защищает персонал от случайного контакта с токоведущими элементами и делает эксплуатацию оборудования более удобной на объектах с повышенными требованиями к пожарной безопасности.

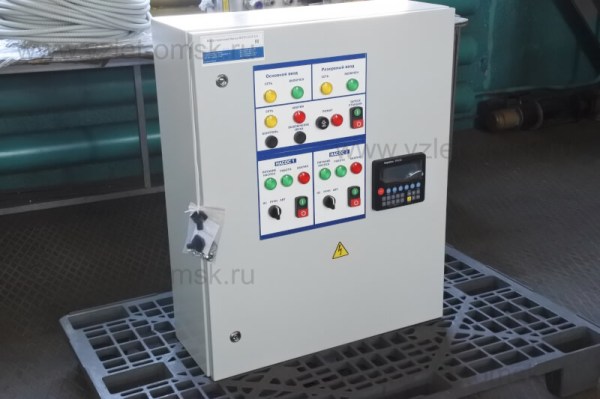

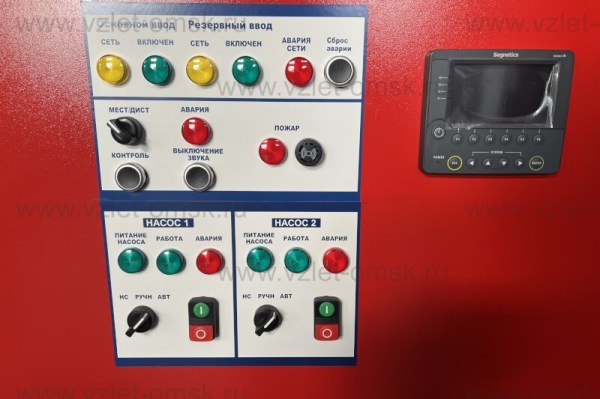

На передней панели предусмотрены световые индикаторы режима работы, тумблеры для включения насосов и панельный программируемый логический контроллер «Segnetics». Благодаря контроллеру алгоритм работы можно изменять. Выбор режима работы щитов управления в составе насосных станций описан ниже.
Алгоритмы работы шкафов управления насосами пожаротушения
Спринклерная система
Для работы насосной станции пожаротушения в спринклерных системах необходимо в меню «Режим» установить параметр «Режим работы» — «Сплин.». При нажатии на кнопку «ПУСК» происходит анализ текущего давления в системе. На экране контроллера появляется надпись «Станция запущена». Если текущее давление ниже уставки «Р зад», включается первый насос согласно очереди включения и через время «Т пожар» выдается сигнал «Пожар». На дверце шкафа управления пожарными насосами загорается индикатор и звонок «Пожар» и выдается сигнал на открытие задвижки.
Дренчерная система
Необходимо в меню «Режим» установить параметр «Режим работы» — «Дренч.». При работе в данном режиме запуск электродвигателя основного насоса осуществляется после замыкания контактов «ПУСК» клеммника дистанционной кнопки или нажатия кнопки «ПУСК» станции на лицевой панели шкафа. Через время «Т пожар» выдается сигнал «Пожар», на дверце шкафа управления загорается индикатор, подается звук пожарной сигнализации и выдается сигнал на открытие задвижки. Далее станция работает так же, как и в режиме спринклерной системы. Остановка насосов системы пожаротушения производится нажатием кнопки «СТОП» на дверце щита управления.
Как заказать шкаф управления пожарными насосами
Чтобы купить оборудование, добавьте нужную модель в заявку. Позвоните нам, если вам нужна помощь специалистов в подборе исполнения шкафа. Для изготовления ШУ по вашим техническим характеристикам заполните опросный лист на сайте. Мы пришлём вам технико-коммерческое предложение.
Все шкафы управления поставляются с комплектом документации, сертификатами. Осуществляем техническую поддержку на этапе монтажа и ввода в эксплуатацию.
