Воздушные завесы ТЗ
Тепловые завесы ТЗ Иртыш – электроприборы, создающие в проёмах зданий и помещений барьер из нагретого или ненагретого воздушного потока.
Тепловые завесы ТЗ – устройство
Тепловые завесы серии ТЗ представляют собой конструкцию, состоящую из:
- вентилятора тангенциального типа марки EBMPAPST (Германия);
- нагревательных элементов с оребрённой поверхностью, выполненных из нержавеющей стали;
- узла терморегулирования, автоматически поддерживающего заданную температуру в помещении;
- металлического корпуса.
Тепловые завесы ТЗ управляются дистанционно – посредством терморегулятора EBERLE. Соединение пульта управления с прибором – проводное. Установки ТЗ могут работать также в режиме без нагрева воздуха.
Приборы защищены от возможного перегрева термоограничителем. При достижении температуры 90°С они отключаются. Повторно тепловые завесы включаются автоматически.
Корпус электроприбора имеет износостойкое порошковое покрытие. Оно наносится методом напыления при температуре 220°С, что обеспечивает очень высокую степень адгезии. Тепловые завесы серии ТЗ в стандартном исполнении имеют белый (RAL 9016) цвет корпуса. Потребителю предоставляется возможность оговорить при спецзаказе любой иной цвет из каталога RAL.
Тепловые завесы ТЗ устанавливаются горизонтально и вертикально.

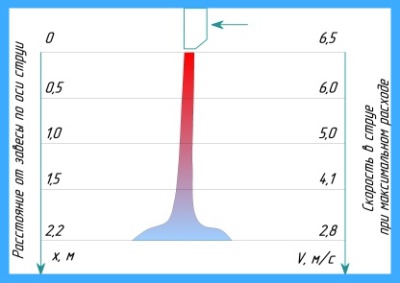

Тепловые завесы «Иртыш» мощностью 3 кВт и 4,5 кВт рекомендуются для защиты дверных проемов высотой до 2,2 метров.

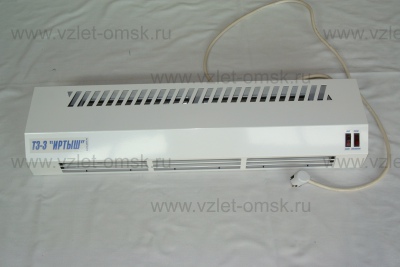

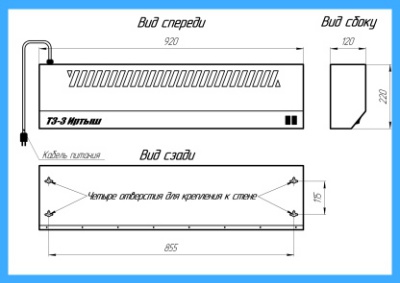

ТЗ-3 «Иртыш»

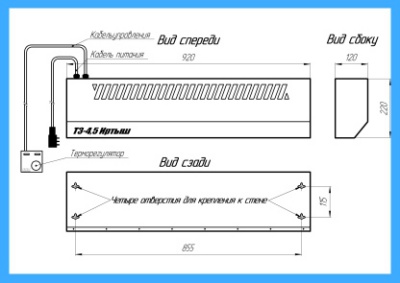

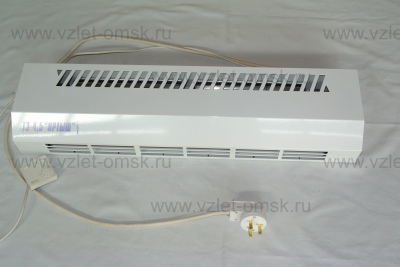

ТЗ-4,5 «Иртыш»
Технические характеристики тепловых завес
|
Модель |
ТЗ-3 «Иртыш» |
ТЗ-4,5 «Иртыш» |
|---|---|---|
|
Мощность нагрева, кВт |
0-3 |
0-4,5 |
|
Напряжение, В |
230-I |
230-I |
|
Увеличение температуры, °С |
25 |
35 |
|
Максимальный ток, А |
13,0 |
20,0 |
|
Расход воздуха, м³/ч |
500 |
500 |
|
Уровень шума, дБ |
35 |
35 |
|
Длина потока, м |
2,2 |
2,2 |
|
Габаритные размеры, мм |
920×120×220 |
920×120×220 |
|
Масса,кг |
12 |
12,5 |

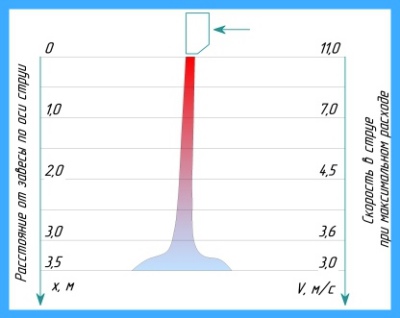

Тепловые завесы «Иртыш» мощностью 9 кВт и 12 кВт рекомендуются для защиты дверных проемов высотой до 3,5 метров.

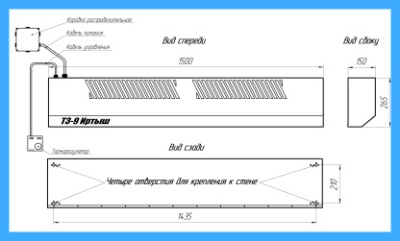

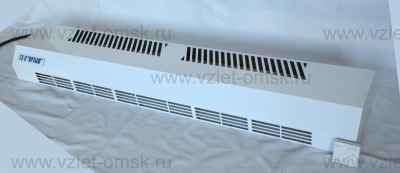

ТЗ-9 «Иртыш»

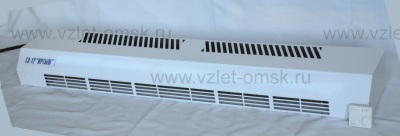

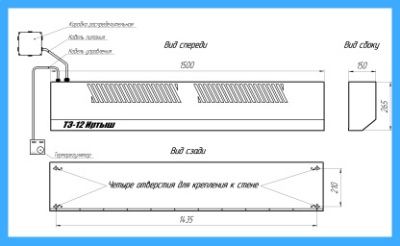

ТЗ-12 «Иртыш»
Технические характеристики
|
Модель |
ТЗ-9 «Иртыш» |
ТЗ-12 «Иртыш» |
|---|---|---|
|
Мощность, кВт |
0-9 |
0-12 |
|
Напряжение, В |
400-III |
400-III |
|
Перепад температуры |
25 |
35 |
|
Максимальный ток, А |
14,5 |
20,0 |
|
Производительность, м³/ч |
1800 |
1800 |
|
Уровень шума, дБ |
50 |
50 |
|
Длина потока, м |
3,5 |
3,5 |
|
Габаритные размеры, мм |
1500×150×265 |
1500×150×265 |
|
Масса,кг |
35 |
37 |

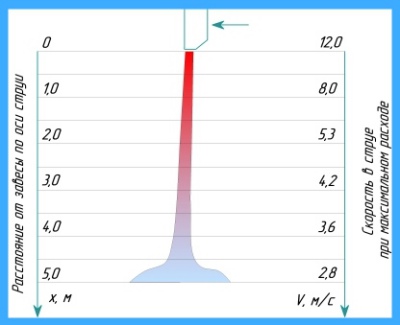

Тепловые завесы «Иртыш» мощностью 15 кВт и 18 кВт рекомендуются для защиты дверных проемов высотой до 5 метров.

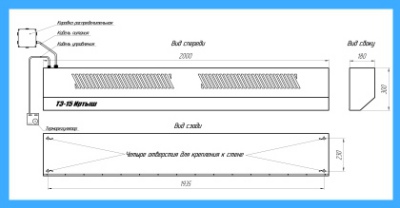

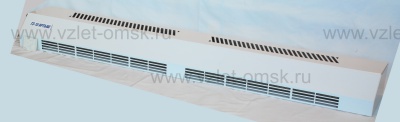

ТЗ-15 «Иртыш»

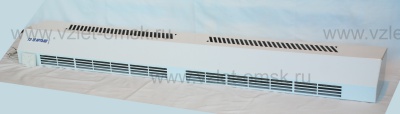

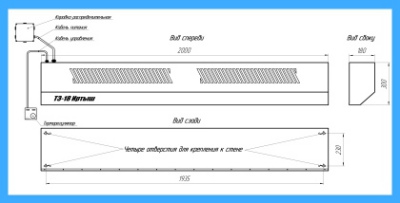

ТЗ-18 «Иртыш»
Технические характеристики
|
Модель |
ТЗ-15 «Иртыш» |
ТЗ-18 «Иртыш» |
|---|---|---|
|
Мощность, кВт |
15 |
18 |
|
Напряжение, В |
400-III |
400-III |
|
Перепад температуры на выходе, °С |
25 |
35 |
|
Максимальный ток, А |
24,0 |
30,0 |
|
Производительность, м³/ч |
3000 |
3000 |
|
Уровень шума, дБ |
52 |
52 |
|
Длина потока, м |
5,0 |
5,0 |
|
Габаритные размеры, мм |
2000×180×300 |
2000х180х300 |
|
Масса,кг |
50 |
52 |
