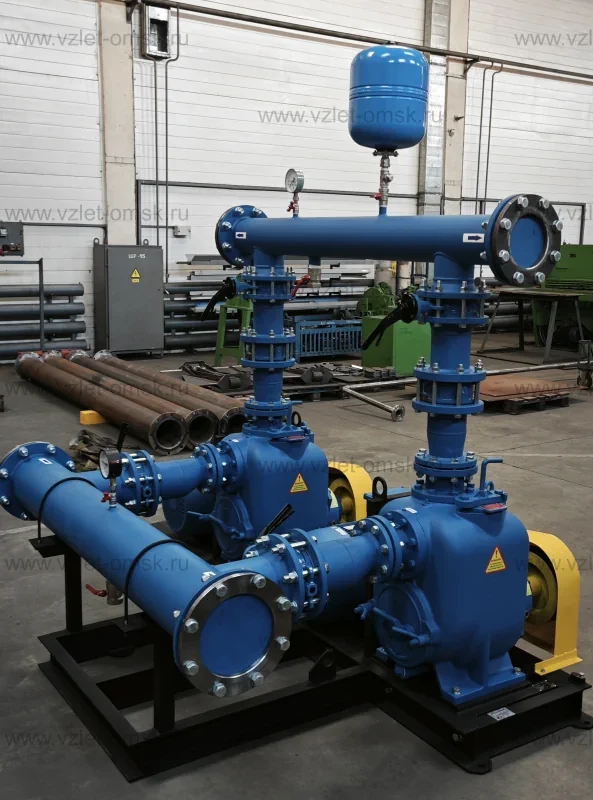

Установка повышения давления «Иртыш-Комфорт» 2-НС2 100/255.255-22/2-600-22562 предназначена для понижения уровня грунтовых вод в приямке и подачи воды в систему водоснабжения.
Рабочие характеристики насосной установки повышения давления
Шкаф управления Иртыш ШУ1-2.22.П2.0-31-05 установкой ПД
Заказчик – ПАО «ММК». Объект: г. Магнитогорск. Дата отгрузки: февраль 2024 г.
Перекачиваемая среда: Вода, чистая.
Температура перекачиваемой среды: +1 °C … +70 °C.
Диапазон температур окружающей среды: от +1 до +40 °C.
Относительная влажность окружающей среды: 80% без конденсата.
Количество насосов: 2 (1 раб. + 1 рез.).
Номинальная производительность установки: 120 м³/ч.
Номинальный напор установки, не менее: 20 м.
Уровень Вкл./Выкл: определяется при настройке.
Макс. рабочее давление на выходе установки: 6,0 bar.
Номинальная мощность электродвигателя: 22 кВт.
Номинальное число оборотов двигателя: 2945 об/мин.
Число оборотов насоса: 1762 об/мин.
Электропитание: ~380 В / 50 Гц.
Степень защиты электродвигателя: IP54.
Трубная обвязка: Стальная.
Масса: 1600 кг.
В комплектацию станции также входит шкаф управления Иртыш ШУ1-2.22.П2.0-31-05.
Условное обозначение шкафа управления:
|
Иртыш |
ШУ1 |
2 |
22 |
П2 |
0 |
3 |
1 |
05 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню) ;
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«0» – без защиты;
7 - Питающее напряжение:
«3» – 380В;
8 - Количество вводов;
9 - Возможность подключения выносного пульта управления для дистанционного запуска и контроля работы шкафа.
- Установка предназначена для откачки грунтовых вод из приямков и поддержания заданного уровня воды.
- Оснащена двумя самовсасывающими насосами НС2 100/255.255-22/2-600 - один рабочий и один резервный, что обеспечивает высокую надежность.
- Автоматический режим работы с возможностью настройки уровней включения/выключения.
- Конструкция адаптирована для эксплуатации в промышленных условиях при повышенной влажности.
- Трубная обвязка выполнена из стали, что обеспечивает долговечность и устойчивость к гидравлическим ударам.
Вывод:
Установка повышения давления «Иртыш-Комфорт» 2-НС2 100/255.255-22/2-600-22562 полностью соответствует требованиям для эффективного понижения уровня грунтовых вод в приямке и надежной подачи воды в систему. Наличие резервного насоса гарантирует бесперебойную работу даже при выходе из строя основного агрегата. Для оформления технико-коммерческого предложения на изготовление установки повышения давления заполните опросный лист на странице УПД, так как часть параметров (уровни включения/выключения, особенности монтажа, требования к автоматике) требует уточнения у заказчика. Рекомендуется согласовать сроки поставки и особенности доставки с учетом габаритов и массы установки.
