Описание оборудования

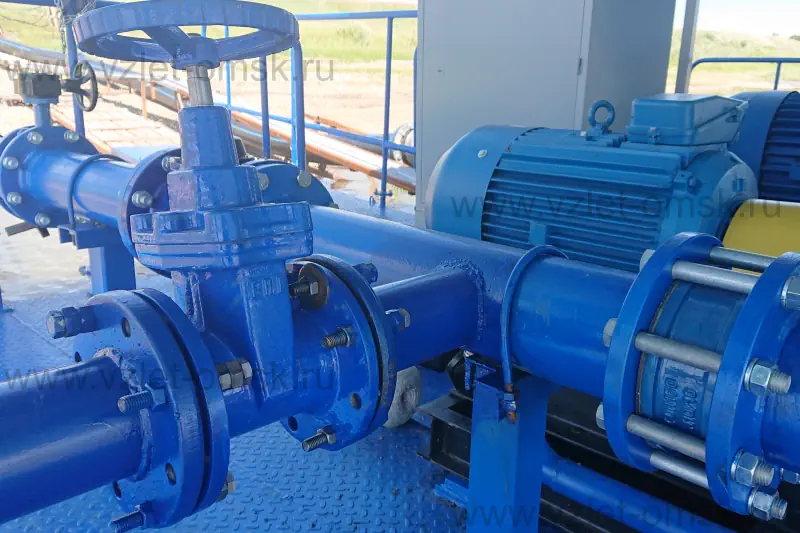

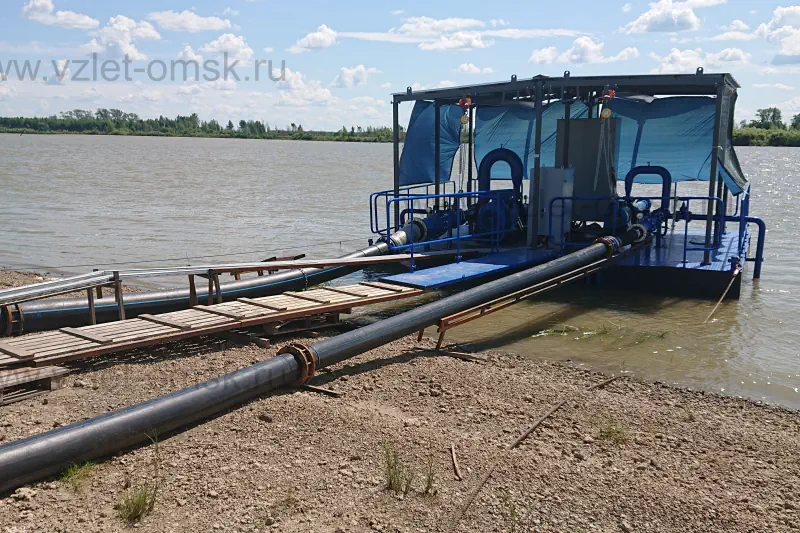

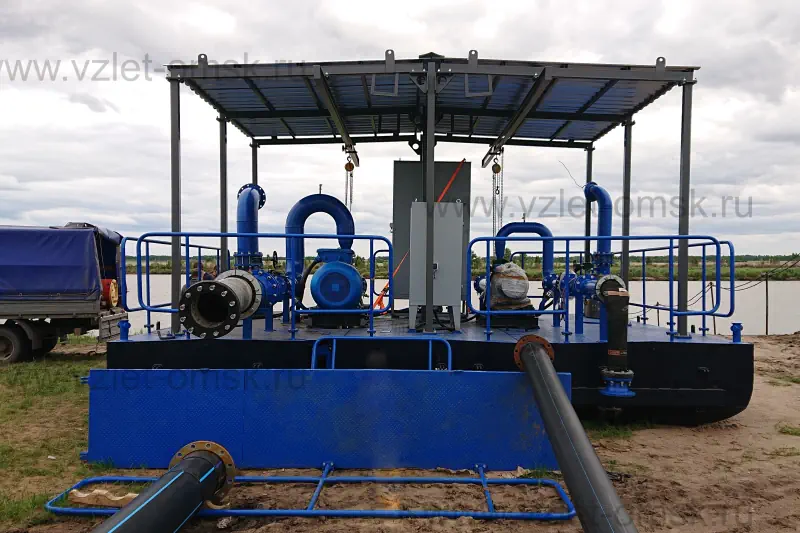

Плавучая насосная станция (ПНС) предназначена для повышения давления воды в трубопроводе. Станция выполнена на основе стальных поплавков и оснащена насосами сухого исполнения.
Технические характеристики
| Производительность ПНС |
386 / 160 м³/ч |
|---|
| Напор насосов |
95 / 75 м.вод.ст. |
|---|
| Количество насосов |
2 (1 рабочая схема + 1 рабочий) |
|---|
| Номинальная мощность |
160 / 55 кВт |
|---|
| Напряжение питания |
Трехфазное, 50 Гц, 380/220 В |
|---|
| Габаритные размеры (ДхШхВ) |
6,6 × 5,2 × 4,1 м |
|---|
| Масса (ориентировочно) |
12 000 кг |
|---|
| Режим эксплуатации |
Летний |
|---|
| Режим работы |
Ручной |
|---|
Комплектность поставки
| Наименование изделия | Ед. изм. | Кол-во |
|---|
| Понтон стальной площадью 34,32 м² с АКЗ |
комплект |
1 |
| Насосный агрегат 1КТ 125/330.291-160/2 |
шт. |
1 |
| Насосный агрегат КТ 80/250.244-55/2-400 |
шт. |
1 |
| Шкаф управления Иртыш ШУ2-1.160.П.0-31-02 УХЛ2 |
шт. |
1 |
| Шкаф управления Иртыш ШУ2-1.55.П.0-31-02 УХЛ2 |
шт. |
1 |
| Устройство защиты от мусора Иртыш-РЗУ Ду300 |
комплект |
1 |
| Устройство защиты от мусора Иртыш-РЗУ Ду200 |
комплект |
1 |
| Комплект трубной обвязки (трубопроводы, запорная арматура, клапаны обратные, водосчетчик) |
комплект |
2 |
| Навес над майной понтона 4×5,5×3,1 м с г/п оборудованием (г/п 1,0 т) |
шт. |
1 |
| Трубопровод напорный ТН-Ф-300-16-В-У, L=1,0 м |
шт. |
1 |
| Трубопровод напорный ТН-Ф-152-16-В-У, L=1,0 м |
шт. |
1 |
| Система заполнения основного насоса |
комплект |
1 |
| Трап съемный (длина 4,5 м, ширина 0,8 м) |
шт. |
1 |
