Описание и назначение
Плавучая насосная станция (ПНС) на базе стальных поплавков предназначена для подачи воды из открытого водоема в систему водоснабжения. Станция оснащена погружными насосами высокого КПД и защищена специализированным эпоксидным антикоррозийным покрытием Interzone 954 толщиной 400 мкм, что обеспечивает длительный срок службы в агрессивных средах и при естественных подвижках льда.
Состав комплекса

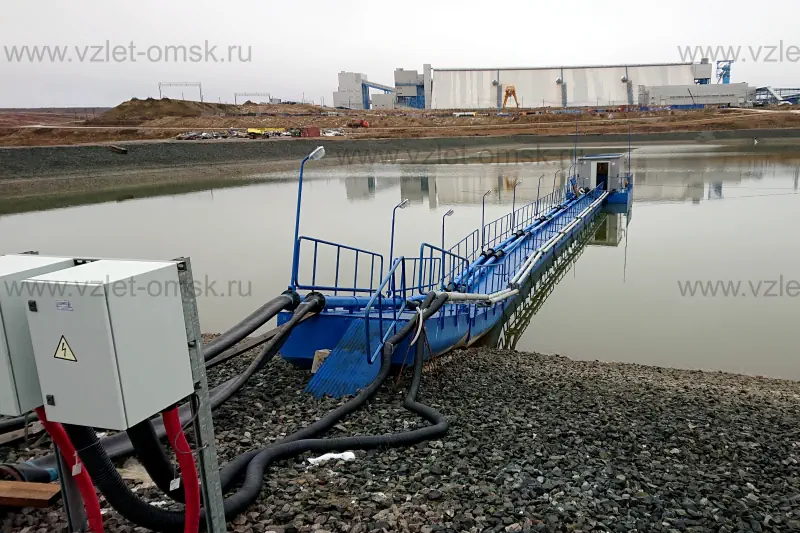

- Плавучая насосная станция: «Иртыш-Комфорт-П-2 К 8.100 (EMU)-ПЛ 6,0 х 4,7» — 1 шт.

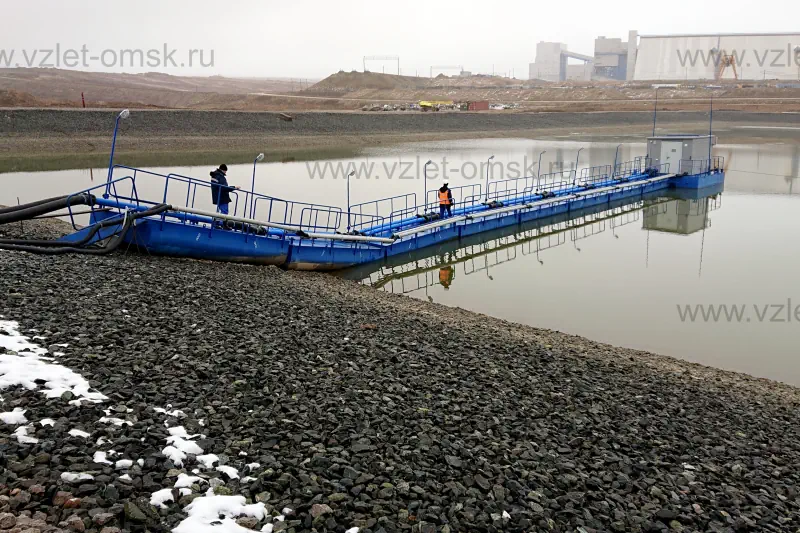

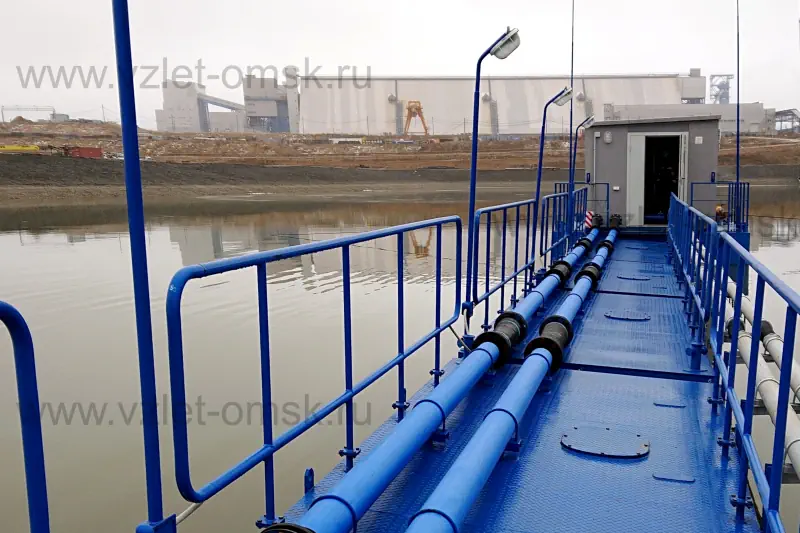

- Плавучая эстакада: Переходные понтоны (5,0 × 2,0 м) с трубопроводом, сходнями, гибкими вставками, якорным устройством, металлоконструкциями и антикоррозийным покрытием — 8 шт.
Основные технические данные
| Производительность ПНС |
100 м³/ч |
|---|
| Напор насосов |
80 м.вод.ст. |
|---|
| Конфигурация насосов |
2 шт. (1 рабочий + 1 резервный) |
|---|
| Номинальная мощность насоса |
37 кВт |
|---|
| Габаритные размеры ПНС (Д×Ш×В) |
6,0 × 4,7 × 3,9 м |
|---|
| Масса ПНС (ориентировочно) |
14 000 кг |
|---|
| Антикоррозийное покрытие |
Interzone 954 (400 мкм) |
|---|
Комплектность поставки
| № | Наименование изделия | Ед. изм. | Кол-во |
|---|
| 1 |
Понтон стальной площадью 28 м² |
комплект |
1 |
| 2 |
Насос погружной K 8.100 (EMU) |
шт. |
2 |
| 3 |
Шкаф управления с ЧРП + УПП |
шт. |
1 |
| 4 |
Щит АВР 250А |
шт. |
1 |
| 5 |
Устройство защиты от мусора Иртыш-РЗУ |
комплект |
1 |
| 6 |
Кожух охлаждения насосов с опорами и кронштейнами |
комплект |
2 |
| 7 |
Комплект трубной обвязки (трубопроводы, запорная арматура, КиПА, датчики) |
комплект |
1 |
| 8 |
Павильон над майной понтона с монорельсом и грузоподъемным оборудованием (г/п 1 т) |
шт. |
1 |
| 9 |
Система молниезащиты |
комплект |
1 |
| 10 |
Якорное устройство |
комплект |
1 |
| 11 |
Кабель силовой (КГхл 3×95+1×35 - 380В), L=45 м.п. |
комплект |
2 |
| 12 |
Гибкий трубопровод с фланцами и крепежом Ду150 Ру10, L=5,0 м |
комплект |
2 |
