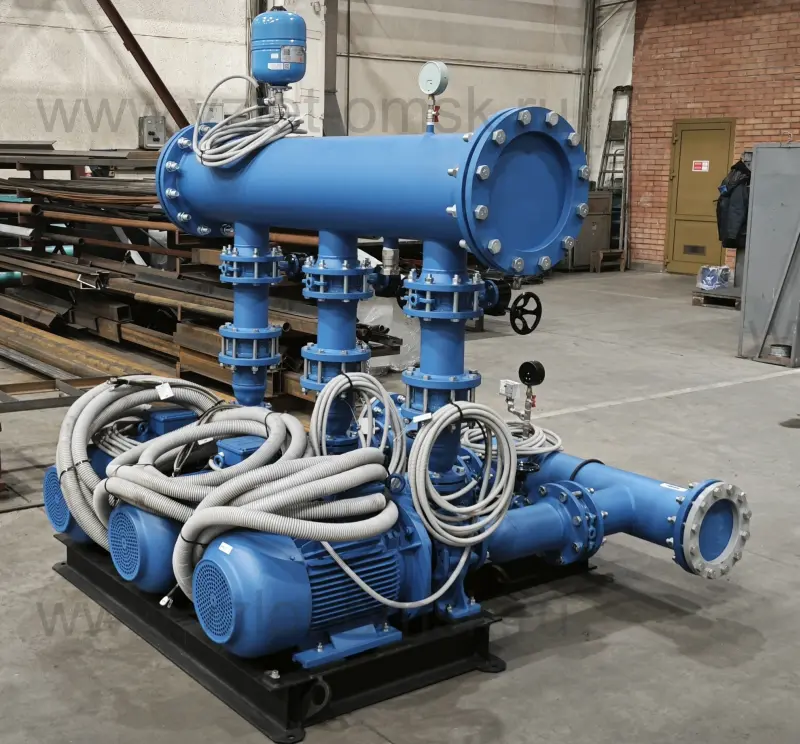

Насосная установка повышения давления «Иртыш-Комфорт» -3ч-КМТ 65/200.200.Ч-30/2-20350 предназначена для повышения давления воды в системе водоснабжения (хозяйственно-питьевого, производственного, противопожарного и пр.) и поддержания его в заданном диапазоне.
Технические характеристики:
Перекачиваемая среда: вода, чистая.
Температура перекачиваемой среды: +5°C … +90°C.
Диапазон температур окружающей среды: от +1 до +40°C.
Относительная влажность окружающей среды: 80% без конденсата.
Оснащена тремя насосами Иртыш КМТ 65/200.200.Ч-30/2 - два рабочих и один резервный.
Номинальная производительность установки: 200 м³/ч.
Номинальный напор установки, не менее: 50 м.
Минимальное входное давление: 0,01 bar.
Допустимое входное давление: 5 bar.
Давление Вкл./Выкл: определяется при настройке.
Макс. рабочее давление на выходе установки: 10,0 bar.
Номинальная мощность электродвигателя: 30 кВт.
Номинальное число оборотов: 2850 об/мин.
Электропитание: ~380 В / 50 Гц.
Степень защиты электродвигателя: IP54.
Трубная обвязка: стальная.
Масса: 1250 кг.

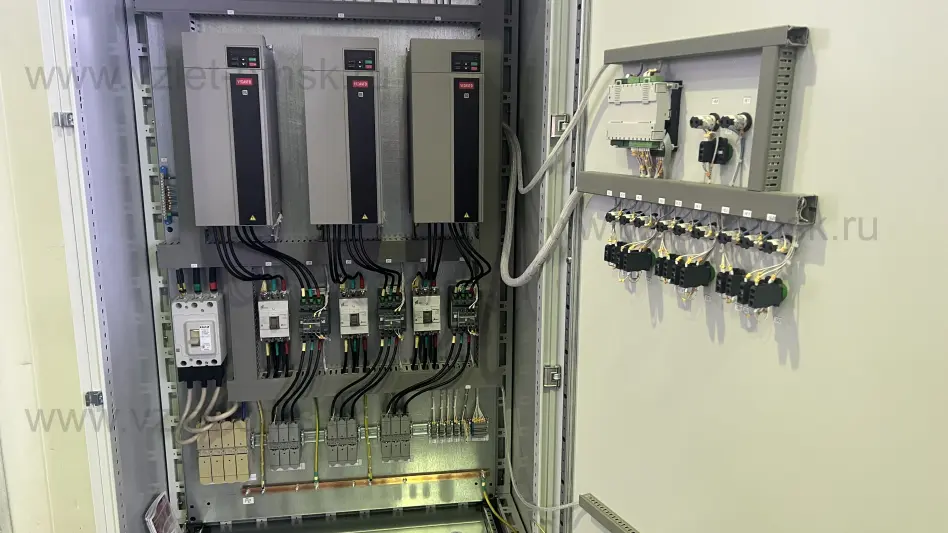

В комплектацию станции также входит Шкаф управления Иртыш ШУ2-3.30.Ч3.1-31
Условное обозначение шкафов управления:
| 1 | 2 | 4 | 4 | 5 | 6 | 7 | 8 | ||||||
| Шкаф управления |
Иртыш | ШУ2 | - | 3 | . | 30 | . | Ч3 | . | 1 | - | 3 | 1 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ2» – шкаф управления установкой повышения давления (регулирование по давлению).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты
6 – Тип защиты электродвигателя:
«1» – термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.
Заказчик – АО «Водоканал», г. Ишим. Дата отгрузки: январь 2024 г.
Рабочие характеристики насосной установки повышения давления
Вывод:
Насосная установка повышения давления «Иртыш-Комфорт» -3ч-КМТ 65/200.200.Ч-30/2-20350 полностью соответствует требованиям для обеспечения стабильного водоснабжения на объекте в г. Ишиме. Установка оснащена тремя насосами (2 рабочих + 1 резервный), что гарантирует надежную и бесперебойную работу. Номинальная производительность 200 м³/ч и напор не менее 50 м позволяют эффективно решать задачи как хозяйственно-питьевого, так и противопожарного водоснабжения. Для оформления технико-коммерческого предложения на изготовление насосной станции заполните опросный лист на странице УПД, так как часть параметров (давление включения/выключения, требования к автоматике и компоновке) требует уточнения у заказчика. Рекомендуется согласовать детали поставки и монтажа с учетом массы и габаритов установки.
