Условное обозначение

Иртыш	ШУ1	2	1,1	6	3	1	75
1	2	3	4	5	6	7	8

1 - Наименование серии шкафа управления;
2 - Назначение шкафа управления: «ШУ1» - шкаф управления канализационной насосной станции (регулирование по уровню);
3 - Количество управляемых электродвигателей, шт.;
4 - Мощность электродвигателя, кВт;
5 - Тип защиты электродвигателя: «6» - влаго-термозащита;
6 - Питающее напряжение: «3» - 380В;
7 - Количество вводов;
8 - Дополнительные сигналы ТС (сухие контакты).

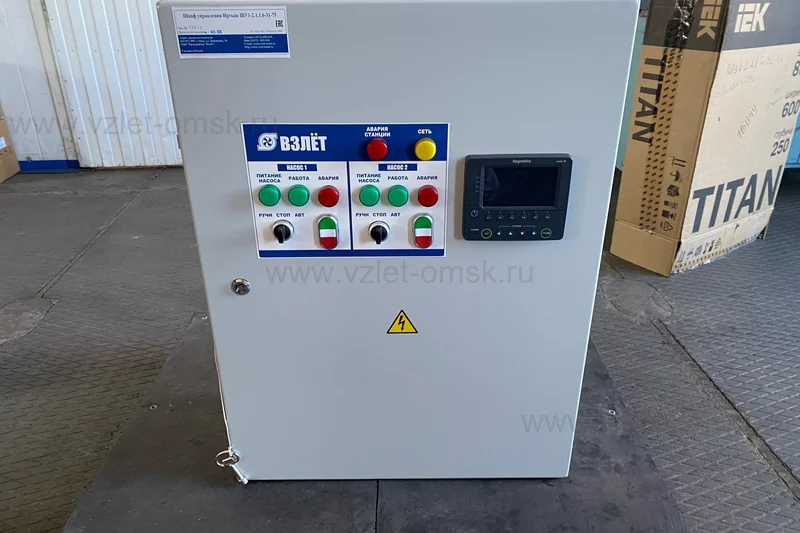

Состав изделия

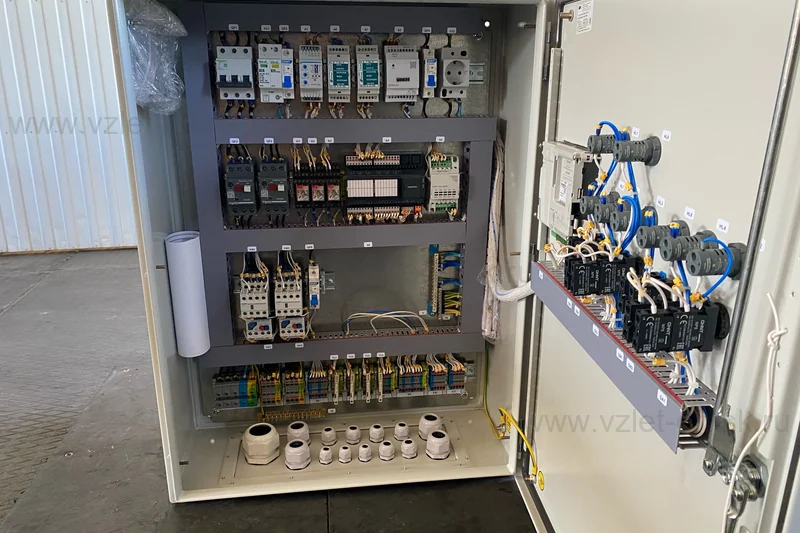

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера SMH 4;
3. реле напряжения РНПП-311М;
4. автоматических выключателей;
5. магнитных пускателей;
6. промежуточных реле;
7. устройств УЗД-8Р;
8. блока питания 24 В;
9. тепловых реле;
10. светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.

Сертификат соответствия

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение	380 В
3	Номинальное напряжение изоляции	660 В
4	Номинальное напряжение цепей управления	220 В
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи	4 А
7	Номинальная мощность подключаемых электродвигателей	1,1 кВт
8	Предельный отключаемый ток	50 кА
9	Предельный коэффициент мощности (cosφ)	0,9
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06
12	Тип датчика уровня бака	поплавковый выключатель аналоговый датчик уровня (сигнал 4..20 мА)
13	Окружающая температура при работе	(-5…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000 м
17	Габариты шкафа управления	см. Приложение 4
18	Степень защиты	IP54
19	Меры защиты обслуживающего персонала	защита от прямого прикосновения к токоведущим частям
20	Степень загрязнения	по соглашению с потребителем
