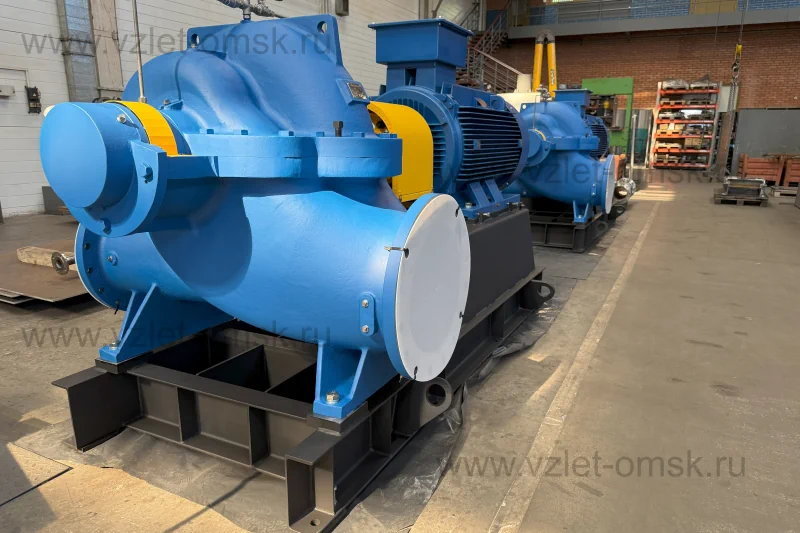

Центробежные насосы двустороннего входа

Это важный и распространенный тип конструкций центробежных насосов. Центробежный насос двустороннего входа — это тип центробежного насоса, у которого рабочее колесо имеет два входа (два глаза колеса), расположенных симметрично с обеих сторон. Поток жидкости разделяется и поступает на колесо с двух сторон, а затем объединяется в едином спиральном отводе (улитке).

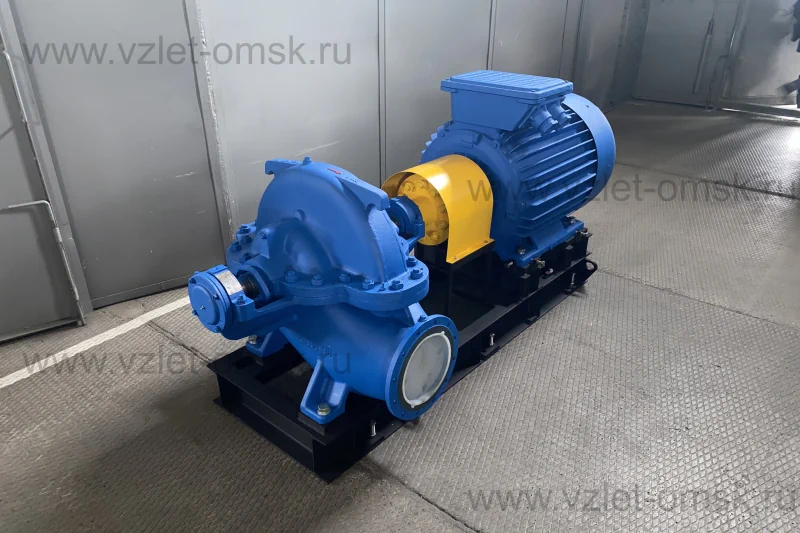

Конструкция и принцип работы

1. Рабочее колесо: Ключевой элемент. Оно представляет собой два одинарных колеса, соединенных спинами друг к другу. Геометрия лопаток симметрична.

2. Двойной подвод жидкости: Корпус насоса имеет два канала, подводящих жидкость к каждому из входов колеса. Часто эти каналы имеют форму "улитки" (спиральный отвод), но уже на входе.

3. Принцип действия: Жидкость поступает в насос через всасывающий патрубок, который разделяется на два канала. Поток равномерно распределяется и попадает на рабочее колесо с двух сторон. Под действием центробежной силы жидкость отбрасывается от центров колеса к периферии, где потоки объединяются и попадают в общий спиральный отвод и нагнетательный патрубок.

                          ▲
                          │
       Нагнетательный     │
          патрубок
              │
      ┌───────┴───────┐
      │   Спиральный  │
      │     отвод     │
      │               │
      └───┐       ┌───┘
          │       │
          ├───┼───┤
          │   │   │
          │   │   │  <-- Рабочее колесо двустороннего входа
          │   │   │
          ├───┼───┤
          │       │
      ┌───┘       └───┐
      │   Подводы     │
      │    жидкости   │
      └───────┬───────┘
              │
       Всасывающий ▲
         патрубок  │
                   │


Основные преимущества

1. Балансировка осевых усилий: Это главное преимущество. В насосе двустороннего входа потоки и давления с обеих сторон колеса симметричны. Осевые усилия взаимно уравновешиваются, что drastically снижает нагрузку на подшипники и увеличивает их срок службы.
2. Меньшее значение кавитационного запаса (NPSHr): Поскольку площадь входа удваивается, а подача (расход) делится пополам на каждый вход, скорость потока на входе в каждую из сторон колеса значительно снижается. Низкая скорость входа уменьшает риск кавитации.
3. Возможность создания высокопроизводительных насосов: Для перекачивания больших объемов жидкости при относительно низких напорах насосы двустороннего входа эффективно решают эту задачу, обеспечивая высокую подачу.

Недостатки

1. Более сложная конструкция: Насос сложнее в изготовлении и сборке.
2. Ремонт и обслуживание: Как правило, требуют больше времени и усилий для разборки и сборки по сравнению с консольными насосами.
3. Стоимость: Обычно дороже насосов одностороннего входа аналогичной производительности.

Области применения

Насосы двустороннего входа используются там, где важны надежность, балансировка и большая производительность:

• Системы водоснабжения городов (основные магистральные насосы на водозаборных станциях и станциях перекачки).
• Ирригационные системы.
• Пожаротушение.
• Промышленное водоснабжение и охлаждение (например, на ТЭЦ и АЭС).
• Химическая и нефтеперерабатывающая промышленность (для перекачки больших объемов жидкостей).

Сравнение с другими типами

Вывод

Насосы двустороннего входа являются мощным и надежным решением для задач, требующих перекачивания больших объемов жидкости, где критически важны низкая склонность к кавитации и высокая надежность за счет сбалансированной работы. Их применение оправдано в ответственных и высоконагруженных системах.
