Условное обозначение

Иртыш	ШУ1	2	3	6	3	1		RS-485	GSM		УХЛ1
1	2	3	4	5	6	7		8	9		10

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
6 – Питающее напряжение
«3» – 380В;
7 – Количество вводов.
8 – Элементная база
(RS-485) – передача данных
9 – Элементная база
(GSM) – модем дистанционного управления или передача данных
10 – Климатическое исполнение
УХЛ1 – установка под открытым небом.

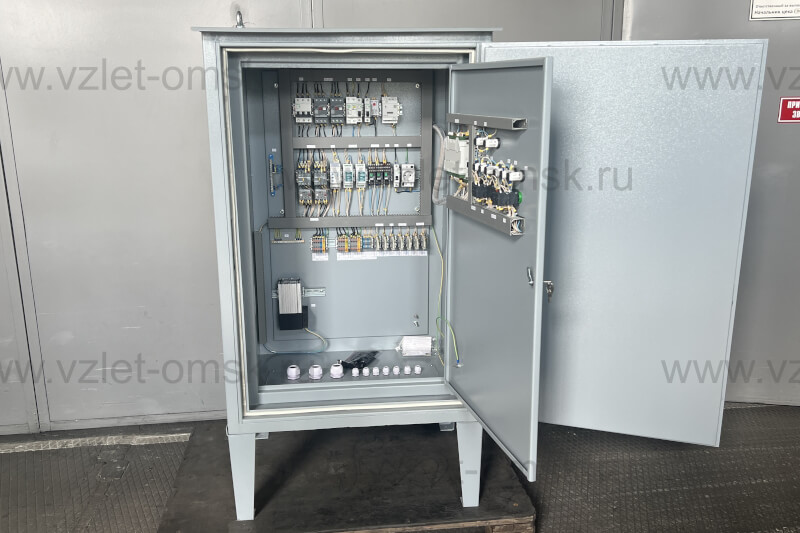

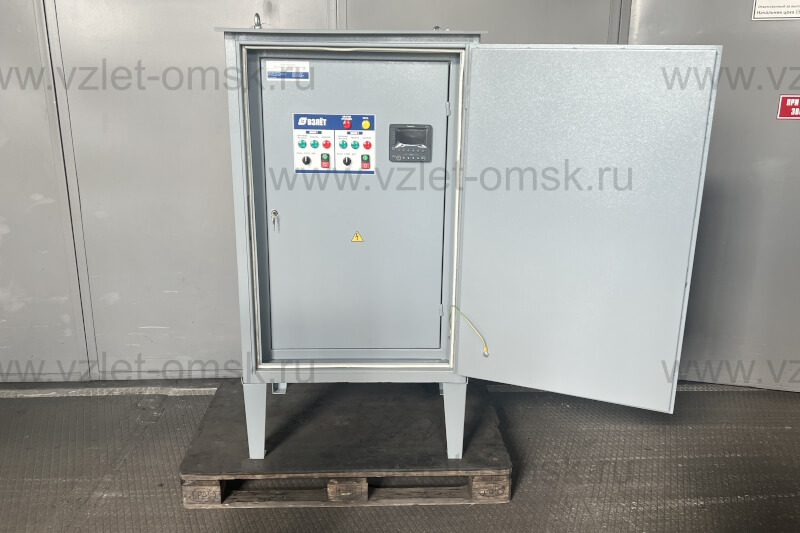

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера Matrix;
3. модуля FMR
4. реле напряжения РНПП;
5. автоматических выключателей;
6. магнитных пускателей;
7. промежуточных реле;
8. блока питания 24 В;
9. тепловых реле;
10 .светосигнальной арматуры;
11. клеммных колодок;
12. системы проводов.
13. обогревателя

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	10
7	Номинальная мощность подключаемого электродвигателя, кВт	3
8	Предельный отключаемый ток, кА	100
9	Предельный коэффициент мощности (cosφ)	0,87
10	Тип датчика уровня бака	поплавковый выключатель
10	Тип датчика уровня бака	аналоговый датчик уровня (выход 4…20 мА)
11	Окружающая температура при работе	(-5…+40) °С
12	Окружающая температура при хранении	(-25…+55) °С
13	Относительная влажность воздуха	80% без конденсата
14	Максимальная высота над уровнем моря	1000м
15	Габариты шкафа управления	см. Приложение 4
16	Степень защиты	IP54
17	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
18	Степень загрязнения	по соглашению с потребителем
19	Вид системы заземления	TN-S
20	Вид внутреннего разделения	1
21	Типы электрических соединений функциональных блоков	FFF
22	Условия окружающей среды	В
23	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А

Использование двухуровневых и одноуровневых поплавковых выключате-лей

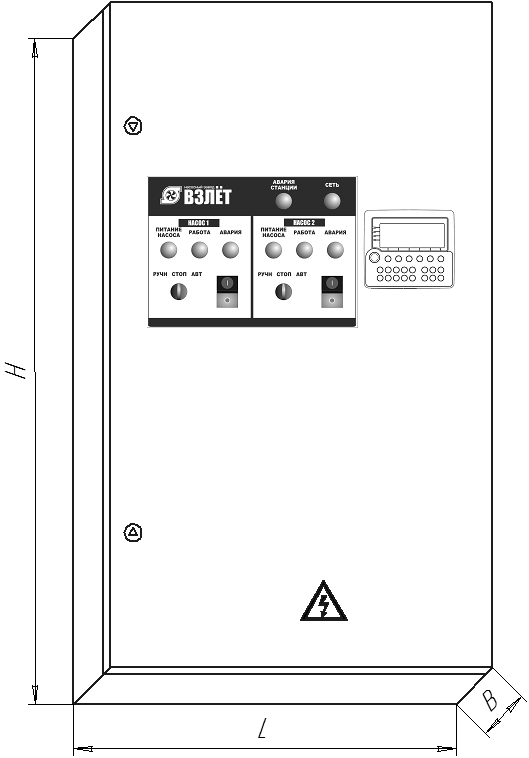

Общий вид шкафа управления и габаритные размеры

1 – Одноуровневые поплавковые выключатели;
2 – Насосный агрегат;
3 – Двухуровневый поплавковый выключатель.
