Условное обозначение

Иртыш	ШУ1	2	30	П2	6	3	1	115	RS-485	УХЛ1
1	2	3	4	5	6	7	8	9	10	11

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ1» – шкаф управления канализационной насосной станции (регули-рование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя: «П» – устройство плавного пуска;
6 – Тип защиты электродвигателя: «6» – влаго-термозащита.
7 – Питающее напряжение «3» – 380В;
8 – Количество вводов;
9 – Светозвуковая сигнализация;
10 – Интерфейс сигнала диспетчеризации RS-485, протокол Modbus RTU;
11 – Климатическое исполнение УХЛ1 – установка под открытым небом.

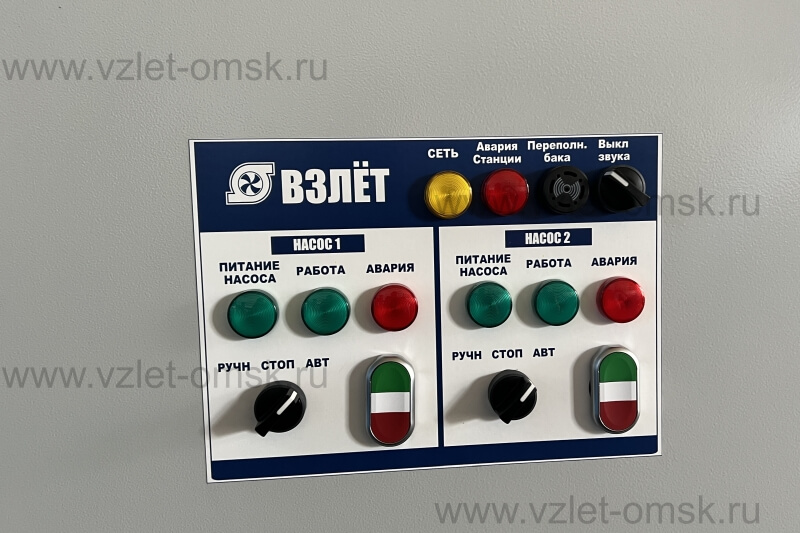

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH 4;
3. модуль MC;
4. устройство плавного пуска MCD5;
5. амперметр;
6. вольтметр;
7. устройства защиты двигателя УЗД-8Р;
8. автоматических выключателей;
9. магнитных пускателей;
10. промежуточных реле;
11. вентилятора охлаждения шкафа;
12. светосигнальной арматуры;
13. клеммных колодок;
14. системы проводов;
15. электрообогревателя;
16. термостата;

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	80
7	Номинальная мощность подключаемого электродвигателя, кВт	30
8	Предельный отключаемый ток, кА	10
9	Предельный коэффициент мощности (cosφ)	0,89
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06
12	Тип датчика уровня бака	поплавковый выключатель
13	Окружающая температура при работе	(-40…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000м

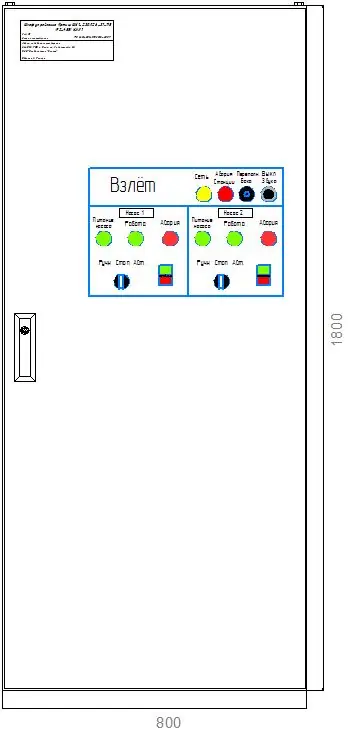

17	Габариты шкафа управления	см. Приложение 4
18 19	Степень защиты Климатическое исполнение	IP54 УХЛ1
20	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
21	Степень загрязнения	по соглашению с потребителем
22	Вид системы заземления	TN-S
23	Вид внутреннего разделения	1
24	Типы электрических соединений функциональных блоков	FFF
25	Условия окружающей среды	В
26	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А

Рекомендации по установке поплавковых выключателей

Поплавковый выключатель 1 (Уровень 1) должен располагаться таким обра-зом, чтобы при отключении насоса уровень жидкости в емкости КНС находился у верхней кромки двигателя.
Поплавковый выключатель 2 (Уровень 2) отрегулировать на уровень (момент включения первого насоса) на 250 мм ниже верхней обвязки корзины. В том случае, если корзина не предусмотрена в конструкции КНС, уровень выставляется по нижней точке сливного коллектора.
Поплавковый выключатель 3 (Уровень 3) отрегулировать на уровень вклю-чения второго насоса. Второй насос включается, когда первый насос не успевает откачивать прибывающий объем стоков.
Поплавковый выключатель 4 (Уровень 4) отрегулировать уровень включе-ния сигнала авария-переполнение.
