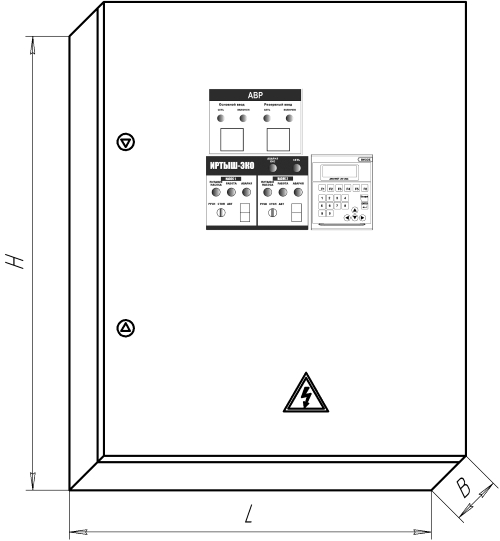

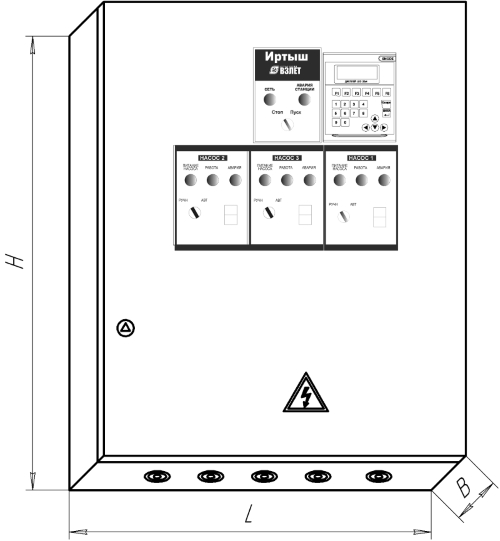

Фотография шкафа управления Иртыш ШУ1-3.11.П3.6-31(К)

Шкаф управления Иртыш ШУ1-3.11.П3.6-31(К)

Цена по запросу

Добавить в заявку

Описание
Характеристики

Условное обозначение

Иртыш	ШУ1	3	11	П3	.	6	-	3	1	.	(К)
1	2	3	4	5		6		7	8			9

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
«6» – влаго-термозащита.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.
9 – Элементная база
(К)- на базе САУ-М6 по электродам

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH2G;
3. релейных терминалов RPS2014;
4. устройств плавного пуска;
5. устройств САУ-М6;
6. устройств защиты двигателя УЗД-8;
7. автоматических выключателей;
8. магнитных пускателей;
9. светосигнальной арматуры;
10. клеммных колодок;
11. системы проводов.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	21
7	Номинальная мощность подключаемого электродвигателя, кВт	11
8	Предельный отключаемый ток, кА	15
9	Предельный коэффициент мощности (cosφ)	0,89
10	Тип датчика температуры	сопротивление
11	Тип датчика влажности	Датчик влажности СС06
12	Тип датчика уровня бака	электроды
13	Окружающая температура при работе	(-5…+40) °С
14	Окружающая температура при хранении	(-25…+55) °С
15	Относительная влажность воздуха	80% без конденсата
16	Максимальная высота над уровнем моря	1000м

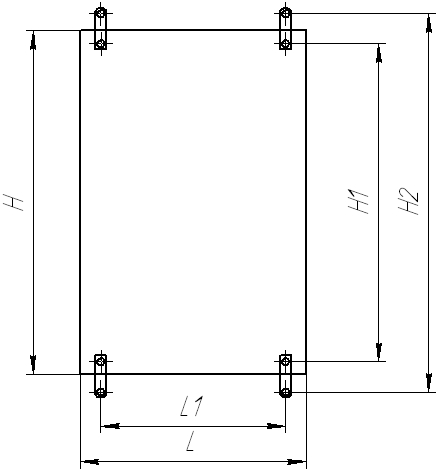

17	Габариты шкафа управления	см. Приложение 4
18	Степень защиты	IP54
19	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
20	Степень загрязнения	по соглашению с потребителем
21	Вид системы заземления	TN-S
22	Вид внутреннего разделения	1
23	Типы электрических соединений функциональных блоков	FFF
24	Условия окружающей среды	В
25	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
