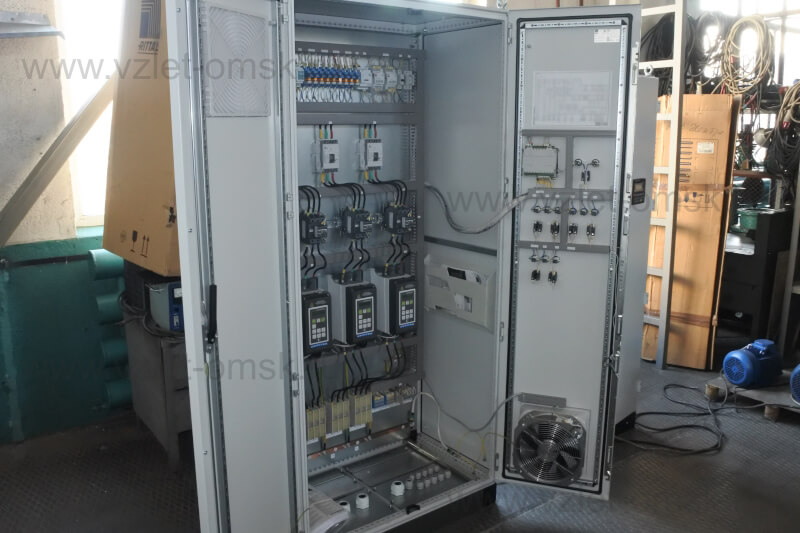

Фото шкафа управления Иртыш ШУ1-3.45.П3.0-31Шкаф управления Иртыш ШУ1-3.45.П3.0-31

Шкаф управления Иртыш ШУ1-3.45.П3.0-31

Цена по запросу
  • Описание
  • Характеристики

Условное обозначение

Иртыш

ШУ1

-

3

.

45

.

П3

.

0

-

3

1

1

2



3



4



5



6



7

8


1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню).
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«П» – устройство плавного пуска;
6 – Тип защиты электродвигателя:
 «0» – без защиты.
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

Состав изделия

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. контроллера панельного SMH2G;
3. модулей ввода-вывода аналоговых и дискретных сигналов;
4. устройств защиты двигателя УЗД-8Р;
5. автоматических выключателей;
6. магнитных пускателей;
7. светосигнальной арматуры;
8. клеммных колодок;
9. системы проводов.

Сертификат соответствия

Технические характеристики

Наименование

Значение

1

Род тока

переменный, 50Гц

2

Номинальное рабочее напряжение, В

380

3

Номинальное напряжение изоляции, В

660

4

Номинальное напряжение цепей управления, В

220

5

Допустимое отклонение напряжения питания от номинала

+10%…-15%

6

Номинальный ток каждой цепи, А

100

7

Номинальная мощность подключаемого электродвигателя, кВт

45

8

Предельный отключаемый ток, кА

10

9

Предельный коэффициент мощности (cosφ)

0,89

10

Тип датчика уровня бака

поплавковый

выключатель

11

Окружающая температура при работе

(-5…+40) °С

12

Окружающая температура при хранении

(-25…+55) °С

13

Относительная влажность воздуха

80% без конденсата

14

Максимальная высота над уровнем моря

1000м

15

Габариты шкафа управления

см. Приложение 4

16

Степень защиты

IP54

17

Меры защиты обслуживающего персонала

Защита от прямого
прикосновения
к токоведущим частям.

18

Степень загрязнения

по соглашению
с потребителем

19

Вид системы заземления

TN-S

20

Вид внутреннего разделения

1

21

Типы электрических соединений функциональных блоков

FFF

22

Условия окружающей среды

В

23

Максимальная нагрузочная способность выходных реле (сигнал ТС)

220В, 2А

Использование двухуровневых и одноуровневых поплавковых выключателей

Общий вид шкафа управления и габаритные размеры

1 – Одноуровневые поплавковые выключатели;
2 – Насосный агрегат;
3 – Двухуровневый поплавковый выключатель.

Общий вид шкафа управления и габаритные размеры

Общий вид шкафа управления и габаритные размеры

Наименование
Шкафа управления

H, мм

L, мм

B, мм

ШУ1-3.45.П3.0-31

1800

800

400

Назначение
управление по уровню (КНС)
Количество управляемых двигателей
3 шт
Тип запуска двигателя
устройство плавного пуска
Тип защиты двигателя
без защиты
Питающее напряжение
380 В
Количество вводов электропитания
1 ввод
