Условное обозначение

Иртыш	ШУ1	45	.
1	2	3

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ1» – шкаф управления канализационной насосной станции (регулирование по уровню);
3 – Мощность электродвигателя, кВт.

Состав изделия

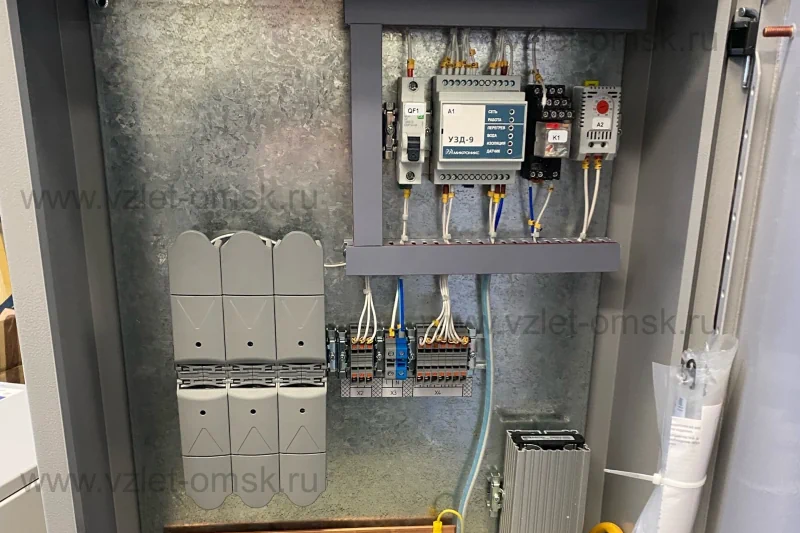

Шкаф управления состоит из:

1. корпуса, монтажной платы, крепёжных деталей;
2. устройств защиты двигателя;
3. автоматических выключателей;
4. клеммных колодок;
5. системы проводов;
6. обогреватель.

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	400
3	Номинальное напряжение изоляции, В	690
4	Номинальное напряжение цепей управления, В	230
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	6
7	Номинальная мощность подключаемого электродвигателя, кВт	45
8	Предельный отключаемый ток, кА	10
9	Предельный коэффициент мощности (cosφ)	0,9
10	Тип датчика температуры	РТС-термистор
11	Тип датчика влажности	Датчик влажности СС06
12	Окружающая температура при работе	(-60…+40) °С
13	кружающая температура при хранении	(-25…+55) °С
14	Относительная влажность воздуха	80% без конденсата
15	Максимальная высота над уровнем моря	1000м

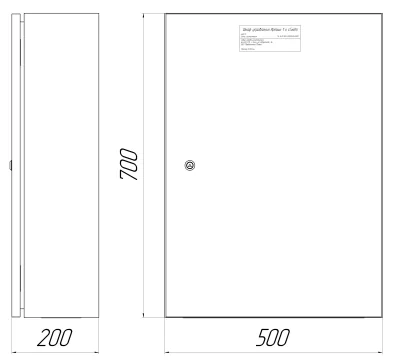

16	Габариты шкафа управления	см. Приложение 3
17	Степень защиты	IP66
18	Климатическое исполнение	УХЛ11
19	Вид системы заземления	TN-S
20	Вид внутреннего разделения	1
21	Типы электрических соединений функциональных блоков	FFF
22	Условия окружающей среды	B
23	Окрас шкафа управления	RAL7004
