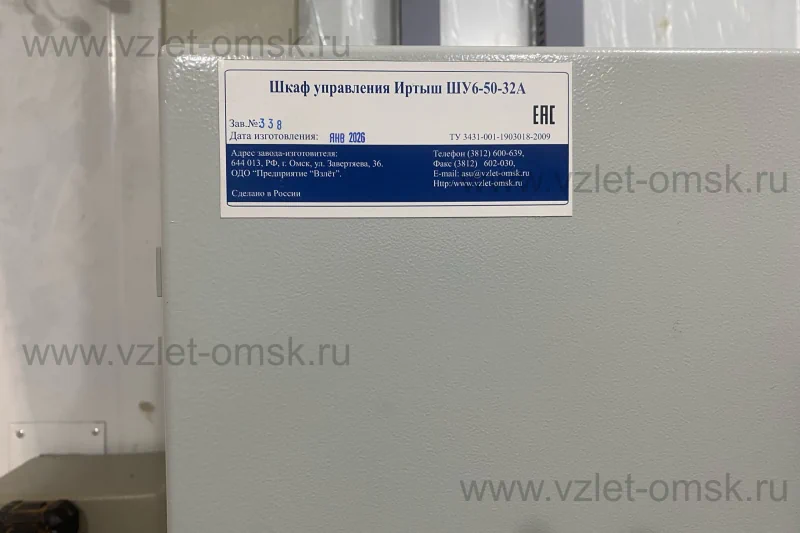

Шкаф управления Иртыш ШУ6-50-32Ам
- Описание
- Характеристики
Условное обозначение
|
Иртыш |
ШУ6 |
50 |
3 |
2А |
М |
|
1 |
2 |
3 |
4 |
5 |
6 |
1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления: «ШУ6» – шкаф управления предназначен для приема и распределения электроэнергии;
3 – Максимальная сила тока, А;
4 – Питающее напряжение «3» – 380В;
5 – Количество вводов («А» – с АВР);
6 – М - моторный привод.
Состав изделия
Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. автоматических выключателей;
3. устройства AVR-02;
4. промежуточных реле;
5. светосигнальной арматуры;
6. клеммных колодок;
7. системы проводов.
Сертификат соответствия
№ ТС RU C-RU.AУ05.B.06848
Технические характеристики
|
№ |
Наименование |
Значение |
|
|
1 |
Напряжение питания щита / частота тока |
~380В/50Гц |
|
|
2 |
Номинальный ток |
50А |
|
|
3 |
Допустимое отклонение напряжения питания от номинала |
+10%…минус 15% |
|
|
4 |
Окружающая температура при работе |
(-5…+40) °С |
|
|
5 |
Окружающая температура при хранении |
(-25…+70) °С |
|
|
6 |
Относительная влажность воздуха |
80% без конденсата |
|
|
7 |
Максимальная высота над уровнем моря |
1000м |
|
|
8 |
Габариты щита управления |
ШУ6-50-32А М |
1000х800х300мм |
|
9 |
Степень защиты |
IP54 |
|
|
10 |
Вид системы заземления |
TN-S |
|
|
11 |
Исполнение шкафа управления |
Навесной |
|

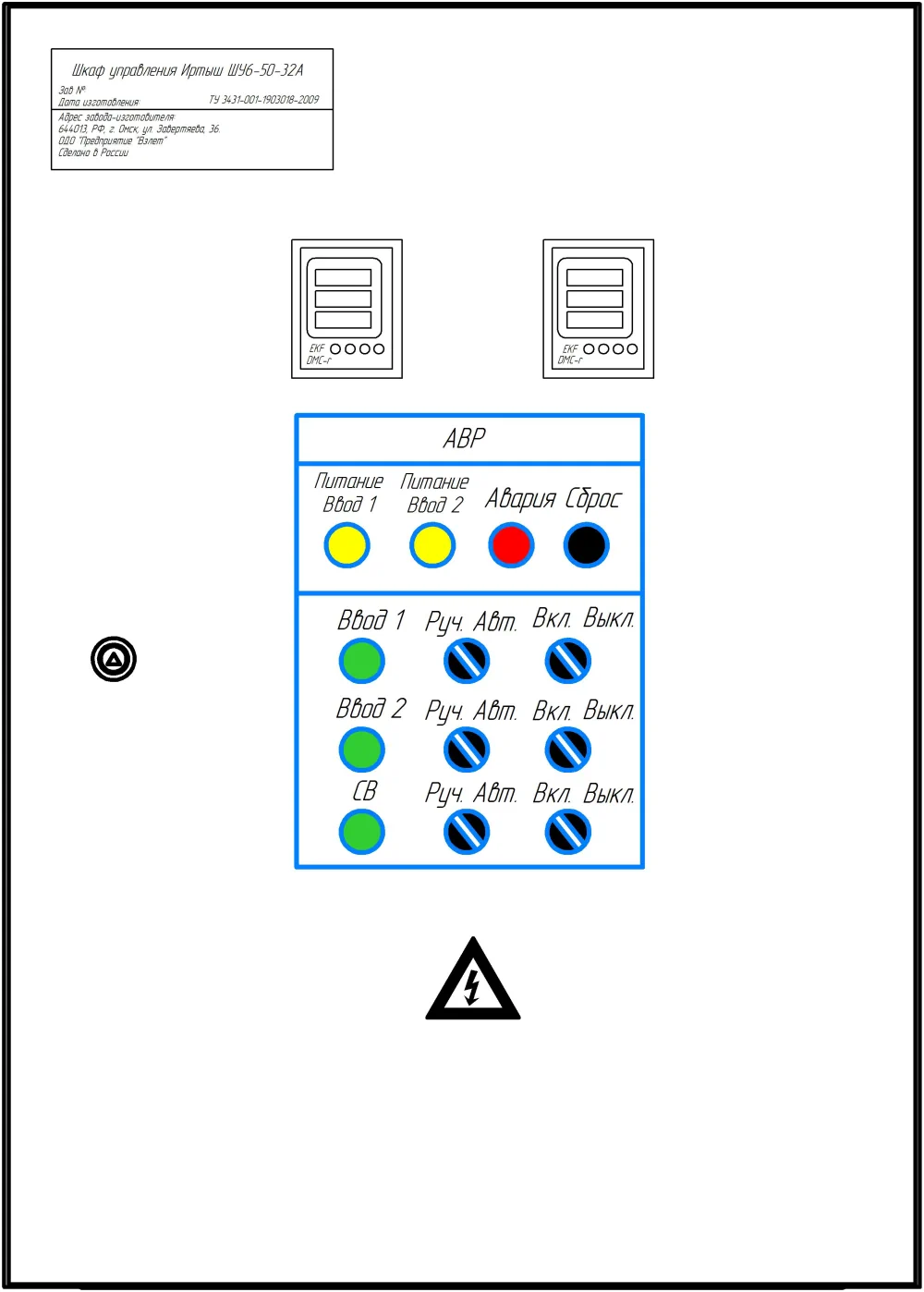

Общий вид шкафа управления и габаритные размеры

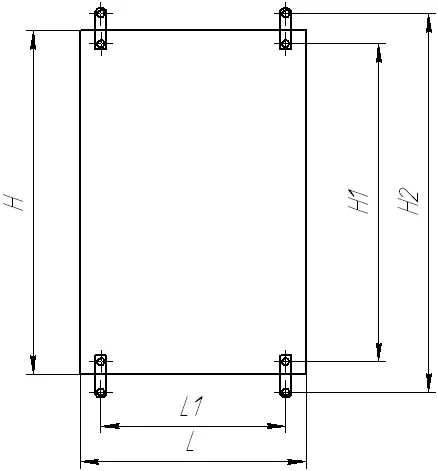

Габаритные размеры шкафа управления
|
Наименование Шкафа управления |
H, мм |
L, мм |
B, мм |
|
ШУ6-50-32А М |
1000 |
800 |
300 |
Скачать руководство по эксплуатации на шкаф управления Иртыш ШУ6-50-32А .pdf
