Условное обозначение

Иртыш	ШУ3	1	2,2	Ч	0	3	1
1	2	3	4	5	6	7	8

1 – Наименование серии шкафа управления;
2 – Назначение шкафа управления:
«ШУ3» – шкаф управления вентиляционными агрегатами.
3 – Количество управляемых электродвигателей, шт.;
4 – Мощность электродвигателя, кВт;
5 – Тип запуска электродвигателя:
«Ч» – преобразователь частоты;
6 – Тип защиты электродвигателя:
«0» – без защиты;
7 – Питающее напряжение
«3» – 380В;
8 – Количество вводов.

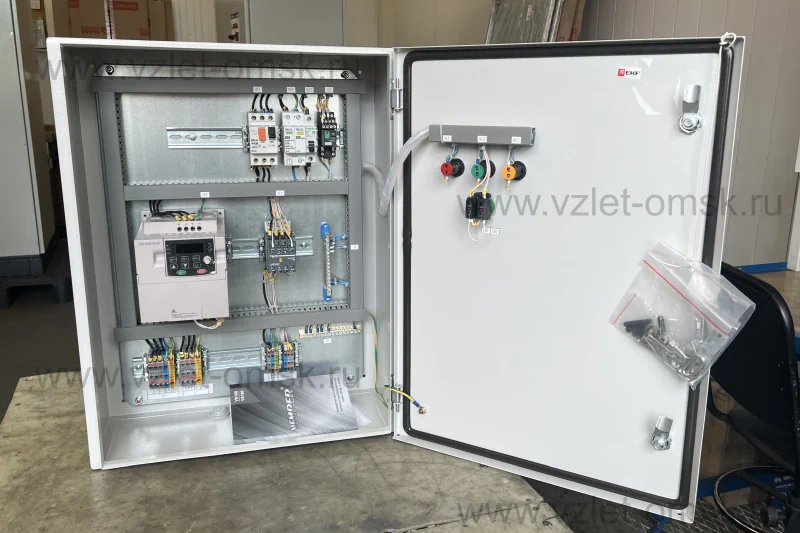

Состав изделия

Шкаф управления состоит из:
1. корпуса, монтажной платы, крепёжных деталей;
2. частотного преобразователя;
3. автоматических выключателей;
4. магнитных пускателей;
5. светосигнальной арматуры;
6. клеммных колодок;
7. системы проводов;

Сертификат соответствия

№ ТС RU C-RU.AУ05.B.06848

Технические характеристики

№	Наименование	Значение
1	Род тока	переменный, 50Гц
2	Номинальное рабочее напряжение, В	380
3	Номинальное напряжение изоляции, В	660
4	Номинальное напряжение цепей управления, В	220
5	Допустимое отклонение напряжения питания от номинала	+10%…-15%
6	Номинальный ток каждой цепи, А	6,3
7	Номинальная мощность подключаемого электродвигателя, кВт	2,2
8	Предельный отключаемый ток, кА	50
9	Предельный коэффициент мощности (cosφ)	0,89
10	Окружающая температура при работе	(-5…+40) °С
11	Окружающая температура при хранении	(-25…+55) °С
12	Относительная влажность воздуха	80% без конденсата
13	Максимальная высота над уровнем моря	1000м

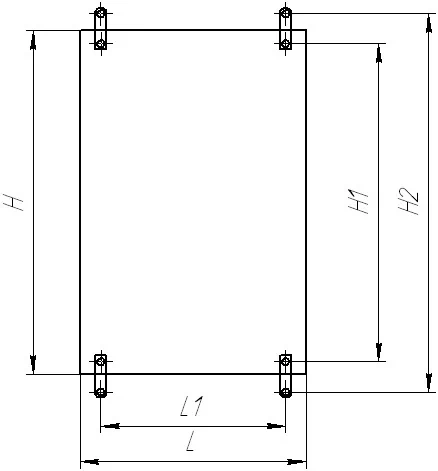

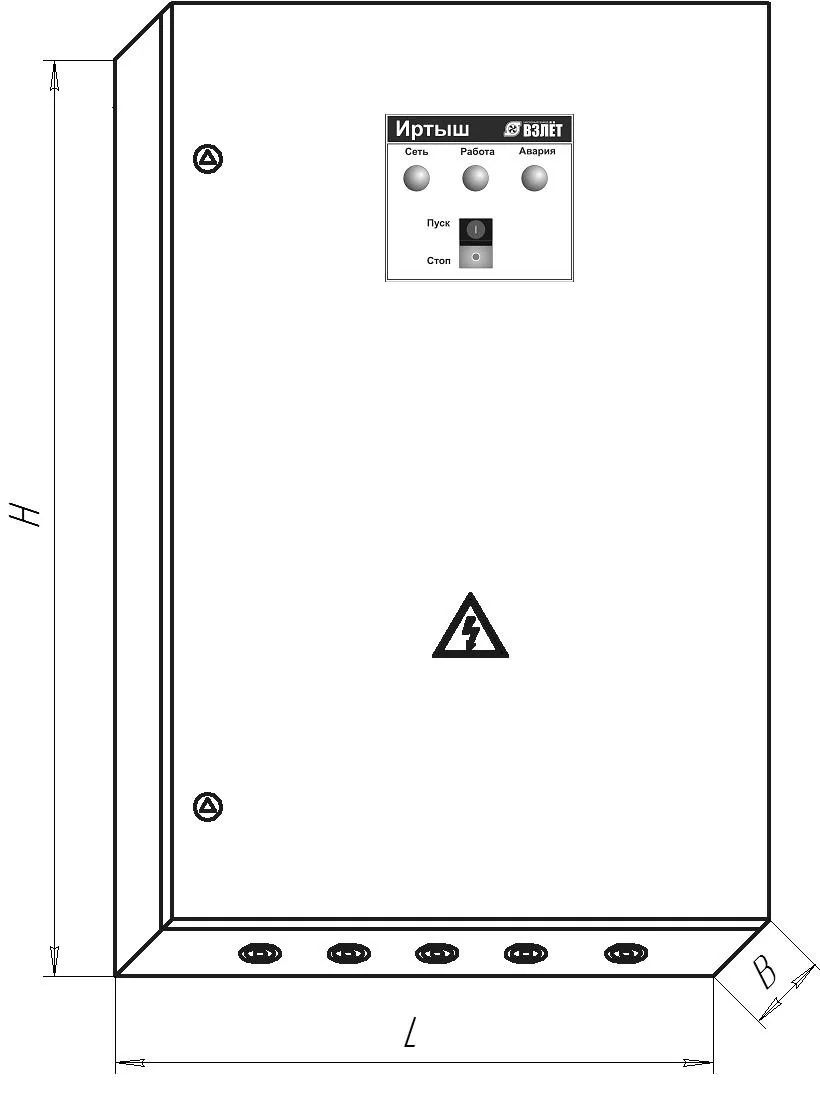

14	Габариты шкафа управления	см. Приложение 4
15	Степень защиты	IP31
16	Меры защиты обслуживающего персонала	Защита от прямого прикосновения к токоведущим частям.
17	Степень загрязнения	по соглашению с потребителем
18	Вид системы заземления	TN-S
19	Вид внутреннего разделения	1
20	Типы электрических соединений функциональных блоков	FFF
21	Условия окружающей среды	В
22	Максимальная нагрузочная способность выходных реле (сигнал ТС)	220В, 2А
